Schienenführung
Anhängekupplungen
Mit Schienenführung im Lagerbock des Schleppers
Anhängekupplungen und Zugmäuler richtig zuordnen:
Ermitteln Sie zuächst die innere Schienenbreite am Anhängebock Ihres Schleppers. Im nächst Schritt sollte die Nutbreite gemessen werden. Anhängeböcke mit 330 mm und 390 mm verfügen oft über eine Nutbreite von 32 mm mit einem Rastbolzen von 25 mm im Durchmesser. Bei Fendt-Traktoren finden sich sehr häufig Anhängeböcke mit einer Schienenbreite von 311 bzw. 312mm, 30 mm Nutbreite und 22 mm Durchmesser der Rastbolzen.
Hinweis hinsichtlich der Stützlasten.
Ob die angegebene Stützlastlast voll genutzt werden kann, ist grundsätzlich abhängig von der zulässigen Stützlast des am Schlepper montierten Anhängebockes. Die zulässige Stützlast des Anhängebockes ist somit maßgebend für die maximale Stützlast-Verwendung der Anhängekupplung die hier verwendet wird.
Automatische Anhängekupplungen - Welche Bolzenstärke:
Bei automatischen Anhängekupplungen ist - aktuell üblich - ein Bolzen mit 38 mm (ballig) verbaut. Bitte prüfen Sie im Vorfeld ob ihre Anhänger und gezogenen Maschinen für diese Bolzengröße geeignet sind. Zugmäuler mit einem zylindrischen Bolzen von 31/32 mm Durchmesser sind als solche gekennzeichnet.
Scharmüller Zugmaul Standard mit Adapterplatte 03.3145.01-A02
| Artikelnummer: | P151735 |
| Hersteller-Nr.: | 03.3145.01-A02 |
| Schlittenweite (mm): | 314 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 20 |
| Lieferzeit: | 2-3 Tage |
473,00 €
Scharmüller Zugmaul Standard mit Adapterplatte 03.2411.221-A11
| Artikelnummer: | P151681 |
| Hersteller-Nr.: | 03.2411.221-A11 |
| Schlittenweite (mm): | 241 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
907,00 €
Anhängekupplung Walterscheid/Cramer 8004342 329 mm KU 2000/329 NBFBF
| Artikelnummer: | P145614 |
| Hersteller-Nr.: | IN2000/329NBFBF |
| Vergleichsnummer: | (Anzeigen) IN2000/329NBFBF, KU2000/329NBFBF, 8004342 |
| Schlittenweite (mm): | 330 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
1.230,00 €
Rockinger Zugmaul Standard mit Adapterplatte RO810D9200C
| Artikelnummer: | P153441 |
| Hersteller-Nr.: | RO810D9200C |
| Schlittenweite (mm): | 390 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
570,00 €
Scharmüller Zugmaul Standard mit Adapterplatte 03.3105.07-A02
| Artikelnummer: | P151725 |
| Hersteller-Nr.: | 03.3105.07-A02 |
| Schlittenweite (mm): | 310 |
| Nutbreite (mm): | 28 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
546,00 €
Scharmüller Zugmaul Standard mit Adapterplatte #05.2007.00
| Artikelnummer: | 05.2007.00 |
| Hersteller-Nr.: | 05.2007.00 |
| Schlittenweite (mm): | 200 |
| Nutbreite (mm): | 25 |
| Rastbolzen (mm): | 16 |
Scharmüller Zugmaul Standard mit Adapterplatte 03.6320.431-A02
| Artikelnummer: | P151610 |
| Hersteller-Nr.: | 03.6320.431-A02 |
| Schlittenweite (mm): | 320 |
| Nutbreite (mm): | 20 |
| Rastbolzen (mm): | 30 |
| Lieferzeit: | 2-3 Tage |
955,99 €
Rockinger Zugmaul Standard mit Adapterplatte RO855D23305
| Artikelnummer: | P153376 |
| Hersteller-Nr.: | RO855D23305 |
| Schlittenweite (mm): | 323 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
898,00 €
Anhängekupplung manuell Scharmüller 03.2415.01-A11 241 mm Fendt grau
| Artikelnummer: | P151683 |
| Hersteller-Nr.: | 03.2415.01-A11 |
| Schlittenweite (mm): | 241 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
495,00 €
Rockinger Zugmaul Standard mit Adapterplatte RO810D10506
| Artikelnummer: | P153422 |
| Hersteller-Nr.: | RO810D10506 |
| Schlittenweite (mm): | 310 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
596,00 €
Rockinger Zugmaul Standard mit Adapterplatte RO855D12D05
| Artikelnummer: | P153385 |
| Hersteller-Nr.: | RO855D12D05 |
| Schlittenweite (mm): | 311 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
1.132,00 €
Scharmüller Zugmaul Standard mit Adapterplatte #05.3305.06
| Artikelnummer: | 05.3305.06 |
| Hersteller-Nr.: | 05.3305.06 |
| Schlittenweite (mm): | 330 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
Scharmüller Zugmaul Standard mit Adapterplatte 03.3205.06-A02
| Artikelnummer: | P151745 |
| Hersteller-Nr.: | 03.3205.06-A02 |
| Schlittenweite (mm): | 320 |
| Nutbreite (mm): | 20 |
| Rastbolzen (mm): | 30 |
| Lieferzeit: | 2-3 Tage |
585,00 €
Rockinger Zugmaul Standard mit Adapterplatte RO865X2050C
| Artikelnummer: | P153420 |
| Hersteller-Nr.: | RO865X2050C |
| Schlittenweite (mm): | 320 |
| Nutbreite (mm): | 20 |
| Rastbolzen (mm): | 30 |
| Lieferzeit: | 2-3 Tage |
1.143,00 €
Scharmüller Zugmaul Standard mit Adapterplatte 03.2935.01-A02
| Artikelnummer: | P151703 |
| Hersteller-Nr.: | 03.2935.01-A02 |
| Schlittenweite (mm): | 293 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
473,00 €
Scharmüller Zugmaul Standard mit Adapterplatte #03.3301.121
| Artikelnummer: | 03.3301.121 |
| Hersteller-Nr.: | 03.3301.121 |
| Schlittenweite (mm): | 330 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
Rockinger Zugmaul Standard mit Adapterplatte RO855D4230C
| Artikelnummer: | P153448 |
| Hersteller-Nr.: | RO855D4230C |
| Schlittenweite (mm): | 242 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
959,00 €
Anhängekupplung Walterscheid/Cramer 8004191 322 mm KU2000
| Artikelnummer: | P150360 |
| Hersteller-Nr.: | IN2000/322NB |
| Vergleichsnummer: | (Anzeigen) IN2000/322NB, KU2000/322NB, 8004191, 299081A1, 428397A1 |
| Schlittenweite (mm): | 322 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
1.235,00 €
Scharmüller Zugmaul Standard mit Adapterplatte #05.1809.060
| Artikelnummer: | 05.1809.060 |
| Hersteller-Nr.: | 05.1809.060 |
| Schlittenweite (mm): | 180 |
| Nutbreite (mm): | 25 |
| Rastbolzen (mm): | 16 |
Scharmüller Zugmaul Standard mit Adapterplatte 03.3203.271-A02
| Artikelnummer: | P151741 |
| Hersteller-Nr.: | 03.3203.271-A02 |
| Schlittenweite (mm): | 320 |
| Nutbreite (mm): | 38 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
824,00 €
Scharmüller Zugmaul Standard mit Adapterplatte 03.3101.321-A02
| Artikelnummer: | P151718 |
| Hersteller-Nr.: | 03.3101.321-A02 |
| Schlittenweite (mm): | 310 |
| Nutbreite (mm): | 28 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
907,00 €
Rockinger Zugmaul Standard mit Adapterplatte RO810D9250C
| Artikelnummer: | P153429 |
| Hersteller-Nr.: | RO810D9250C |
| Schlittenweite (mm): | 390 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
596,00 €
Rockinger Zugmaul Standard mit Adapterplatte RO865D10D05
| Artikelnummer: | P153395 |
| Hersteller-Nr.: | RO865D10D05 |
| Schlittenweite (mm): | 310 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
1.132,00 €
Rockinger Zugmaul Standard mit Adapterplatte RO855D30395
| Artikelnummer: | P153378 |
| Hersteller-Nr.: | RO855D30395 |
| Schlittenweite (mm): | 330 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
875,00 €
Anhängekupplung Scharmüller 05.2953.321-A02 295mm CNH Claas
| Artikelnummer: | P145604 |
| Hersteller-Nr.: | 05.2953.321-A02 |
| Vergleichsnummer: | (Anzeigen) 05.2953.321-A02 |
| Schlittenweite (mm): | 295 |
| Nutbreite (mm): | 26 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
875,00 €
Scharmüller Zugmaul Standard mit Adapterplatte #07.3303.291
| Artikelnummer: | 07.3303.291 |
| Hersteller-Nr.: | 07.3303.291 |
| Schlittenweite (mm): | 330 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |

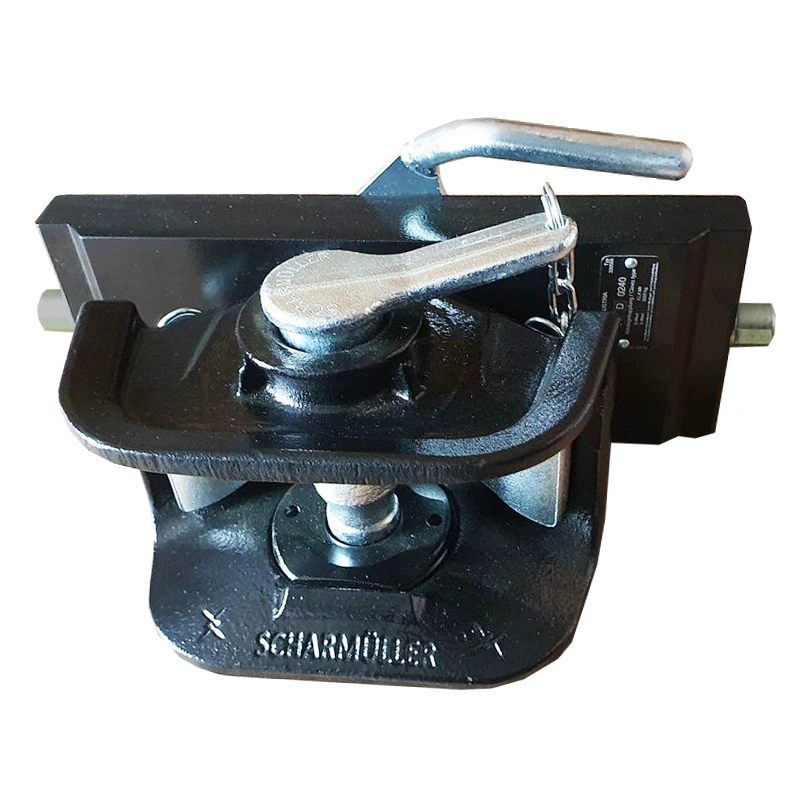

Scharmüller Zugmaul Standard mit Adapterplatte 03.3225.06-A02
| Artikelnummer: | P151749 |
| Hersteller-Nr.: | 03.3225.06-A02 |
| Schlittenweite (mm): | 322 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
546,00 €
Scharmüller Zugmaul Standard mit Adapterplatte #03.3103.321
| Artikelnummer: | 03.3103.321 |
| Hersteller-Nr.: | 03.3103.321 |
| Schlittenweite (mm): | 310 |
| Nutbreite (mm): | 28 |
| Rastbolzen (mm): | 22 |
Scharmüller Zugmaul Standard mit Adapterplatte #03.2015.02
| Artikelnummer: | 03.2015.02 |
| Hersteller-Nr.: | 03.2015.02 |
| Schlittenweite (mm): | 200 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
Scharmüller Zugmaul Standard mit Adapterplatte 03.1808.00-A02
| Artikelnummer: | P151596 |
| Hersteller-Nr.: | 03.1808.00-A02 |
| Schlittenweite (mm): | 180 |
| Nutbreite (mm): | 25 |
| Rastbolzen (mm): | 16 |
| Lieferzeit: | 2-3 Tage |
480,00 €
Scharmüller Zugmaul Standard mit Adapterplatte #05.1609.060
| Artikelnummer: | 05.1609.060 |
| Hersteller-Nr.: | 05.1609.060 |
| Schlittenweite (mm): | 160 |
| Nutbreite (mm): | 25 |
| Rastbolzen (mm): | 16 |
Rockinger Zugmaul Standard mit Adapterplatte RO855D10305
| Artikelnummer: | P153374 |
| Hersteller-Nr.: | RO855D10305 |
| Schlittenweite (mm): | 310 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
898,00 €
Scharmüller Zugmaul Standard mit Adapterplatte 03.2933.221-A02
| Artikelnummer: | P151702 |
| Hersteller-Nr.: | 03.2933.221-A02 |
| Schlittenweite (mm): | 293 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
907,00 €
Rockinger Zugmaul Standard mit Adapterplatte RO865D23D05
| Artikelnummer: | P153398 |
| Hersteller-Nr.: | RO865D23D05 |
| Schlittenweite (mm): | 323 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
1.132,00 €
Scharmüller Zugmaul Standard mit Adapterplatte 05.2559.060-A02
| Artikelnummer: | P151637 |
| Hersteller-Nr.: | 05.2559.060-A02 |
| Schlittenweite (mm): | 255 |
| Nutbreite (mm): | 25 |
| Rastbolzen (mm): | 16 |
| Lieferzeit: | 2-3 Tage |
460,00 €
Anhängekupplung Rockinger RO865D36375 335 mm Claas grau
| Artikelnummer: | P153414 |
| Hersteller-Nr.: | RO865D36375 |
| Schlittenweite (mm): | 335 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
899,00 €
