Anhängetechnik

Im Wesentlichen: Kugelkupplungen (K80/K50), Zugmaul-/Maulkupplungen mit Zugösen, Zapfenkupplungen (Piton-Fix), Pick-Up-Hitch sowie Zugpendel. Ergänzend Adapterplatten, Anhängböcke und Zwangslenkungen.

Kriterien: zul. Gesamtmassen T/R, D-Wert, Stützlast S, Geschwindigkeit (40/50/60 km/h), Einsatz (Straße/Feld/Baustelle), Montageschnittstelle (Anhängbock/Tragplatte/Schwenkwerk), Genehmigungen, Kompatibilität Kupplung ↔ Zugöse/Kalotte.

D-Wert [kN] = horizontale dynamische Belastbarkeit. Praxisformel (mit Tonnen): D = 9,81 × (T × R) / (T + R), T=Zugfahrzeug t, R=Anhänger t. Kupplung passend, wenn D ≥ Bedarf.

Für Straßenbetrieb grundsätzlich ECE-R55 (oder nationale Genehmigung) inkl. Markierung/Unterlagen. Auf Werksgelände ggf. intern – empfehlenswert sind dennoch geprüfte Systeme.

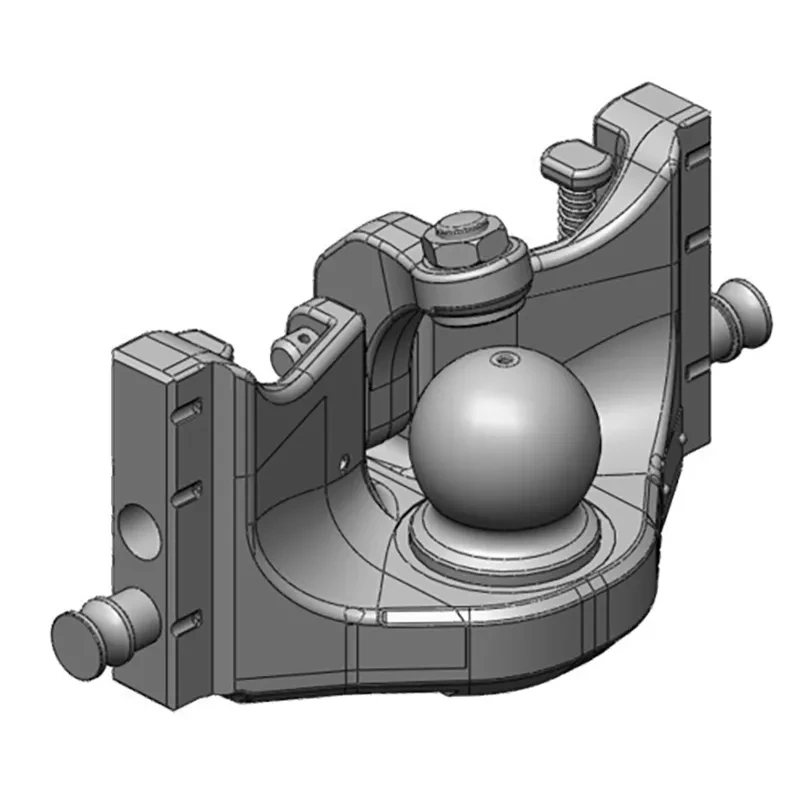

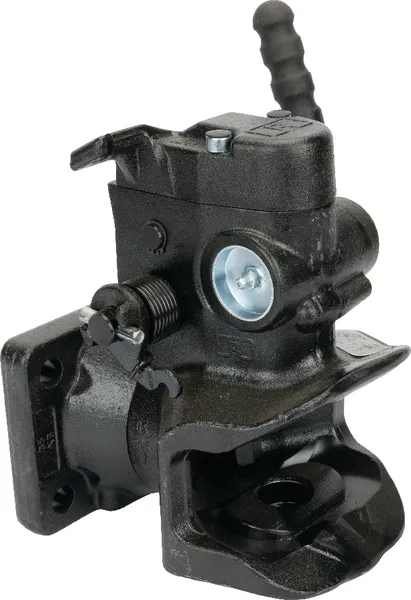

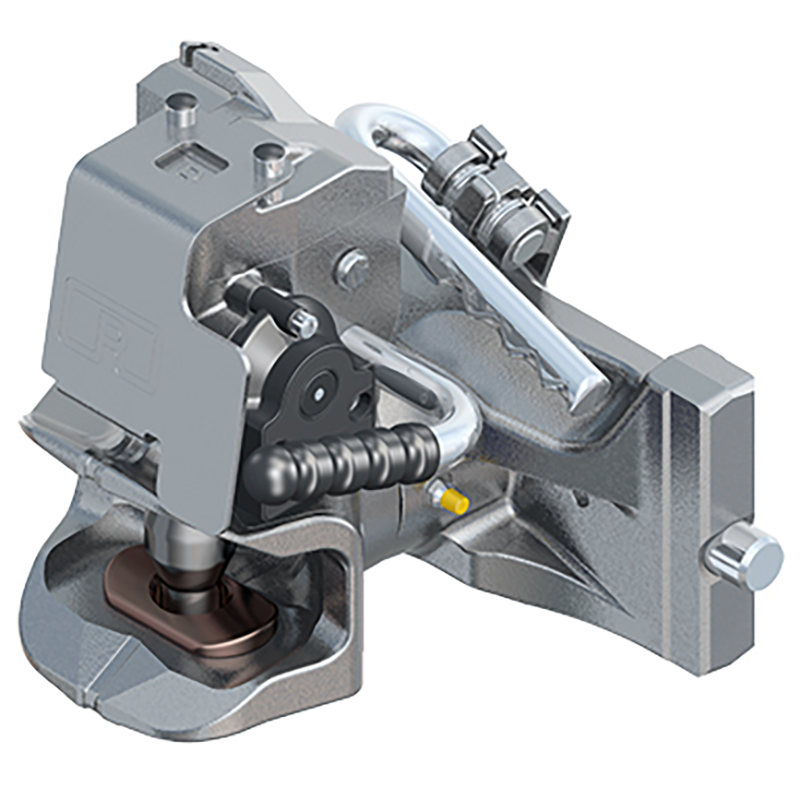

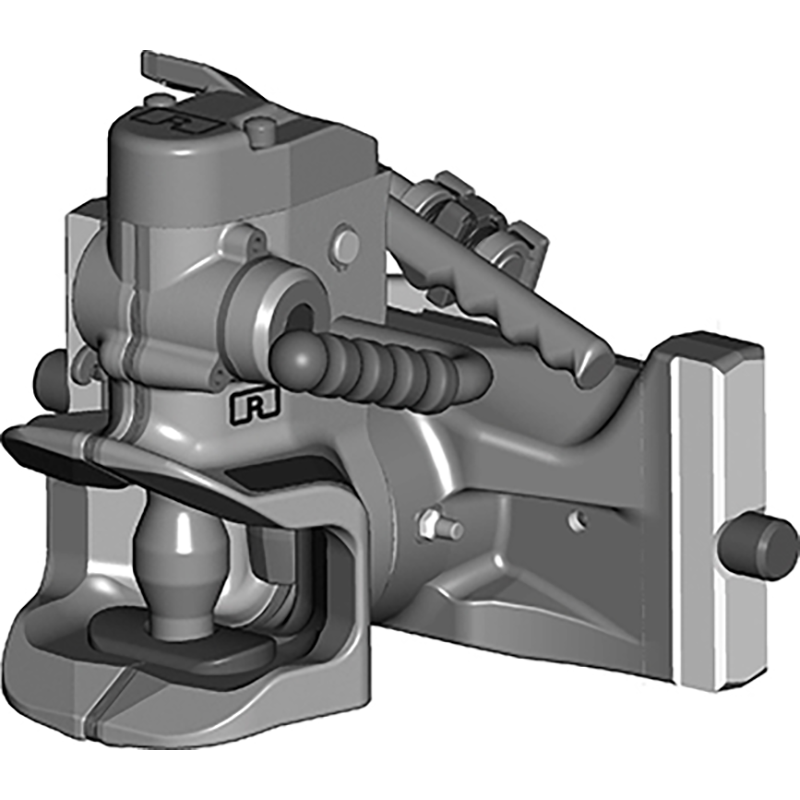

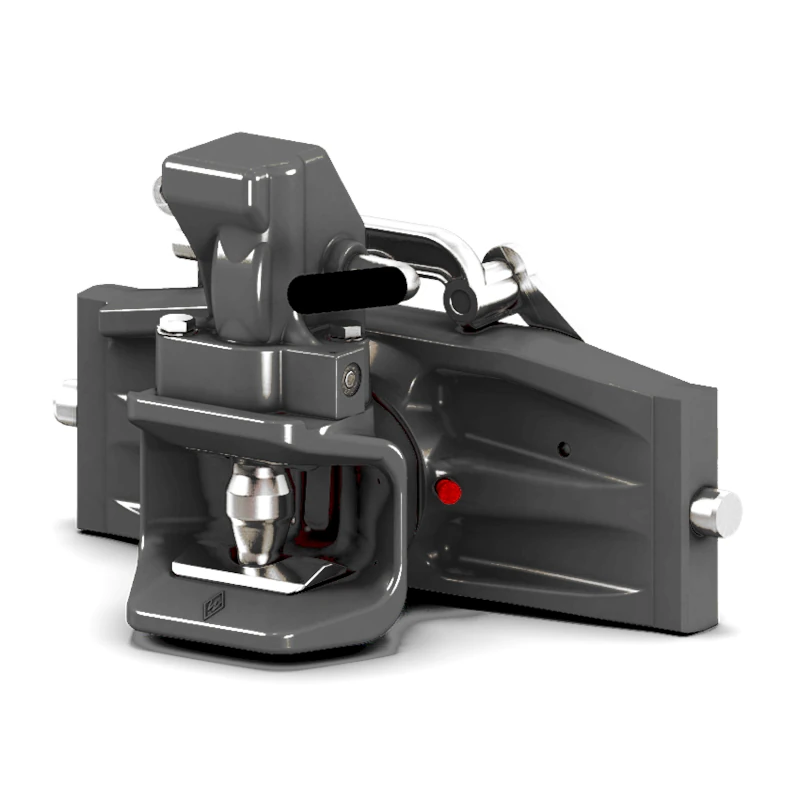

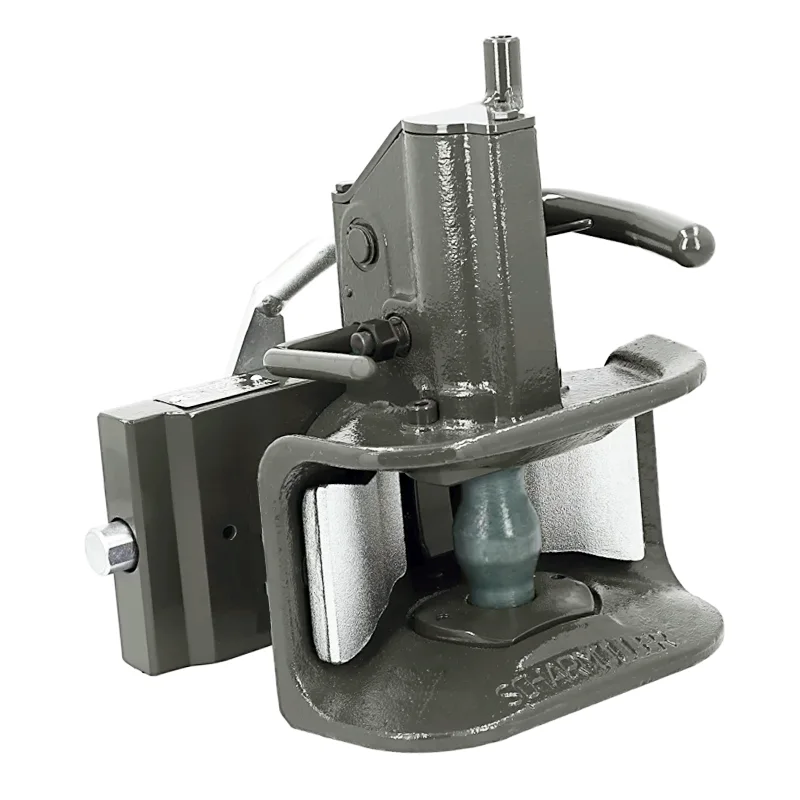

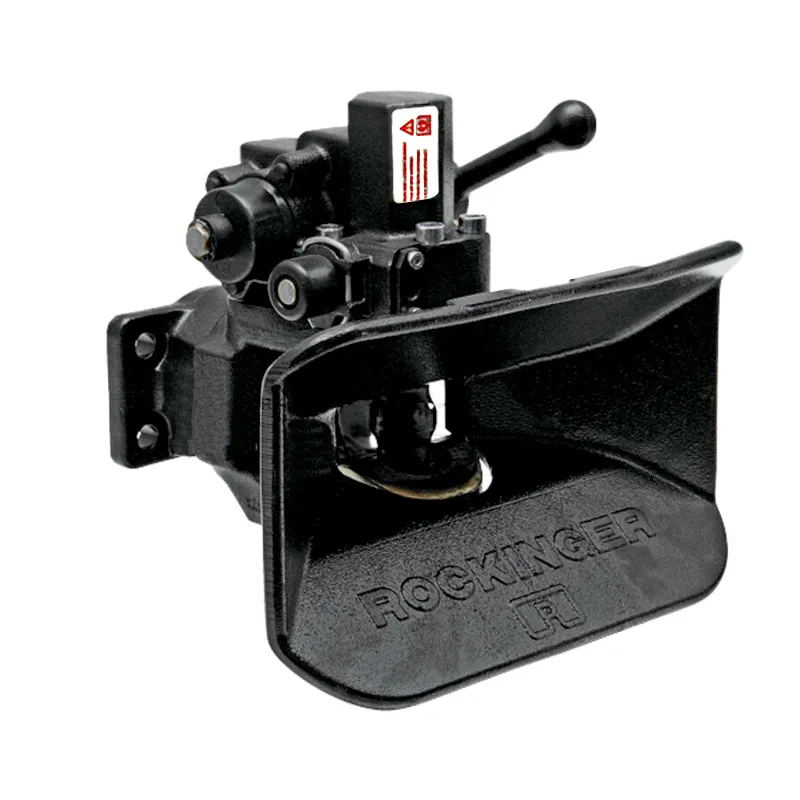

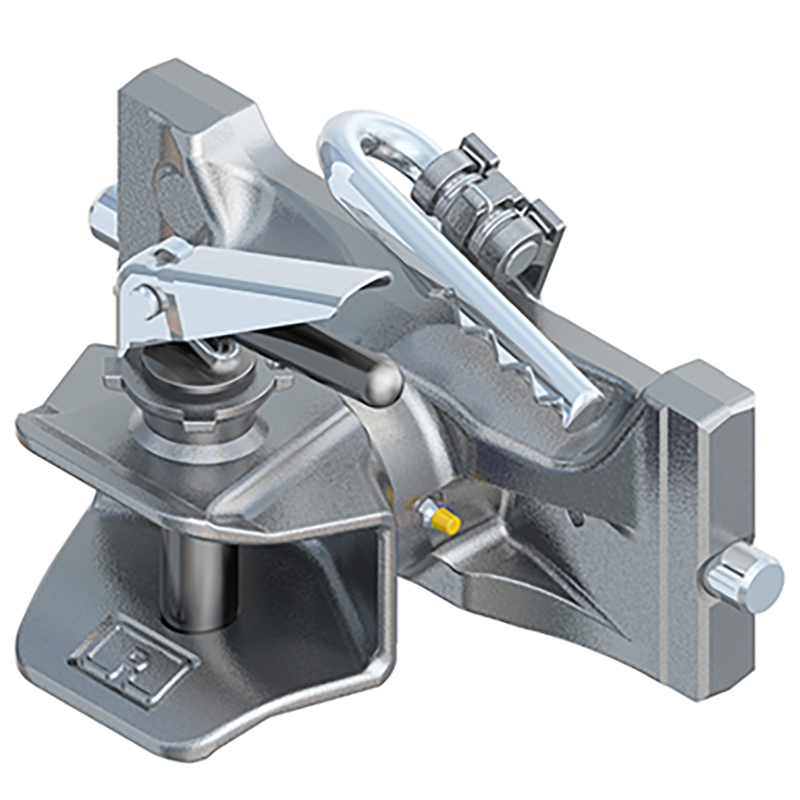

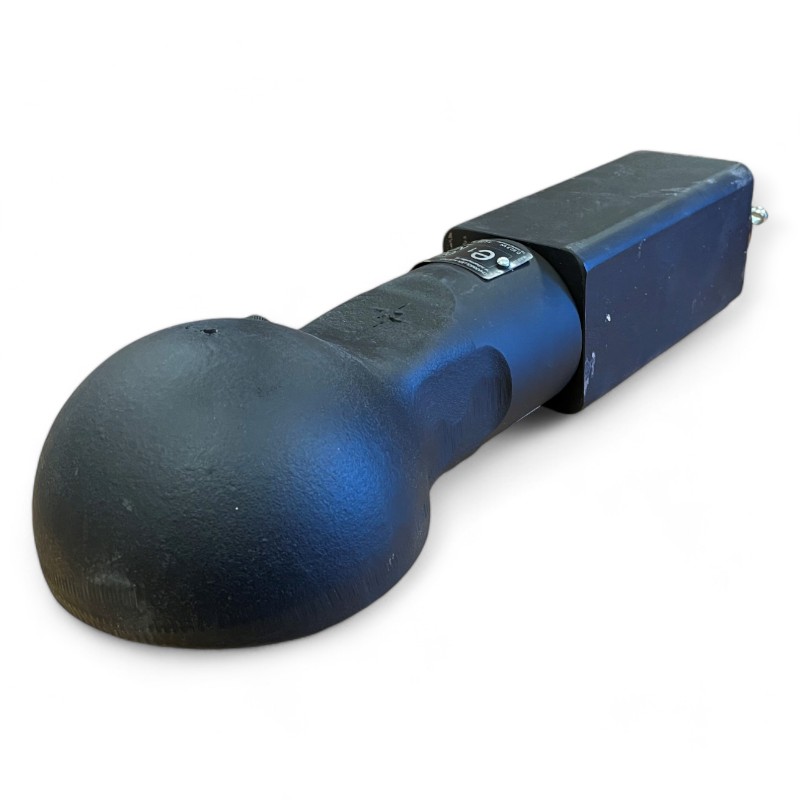

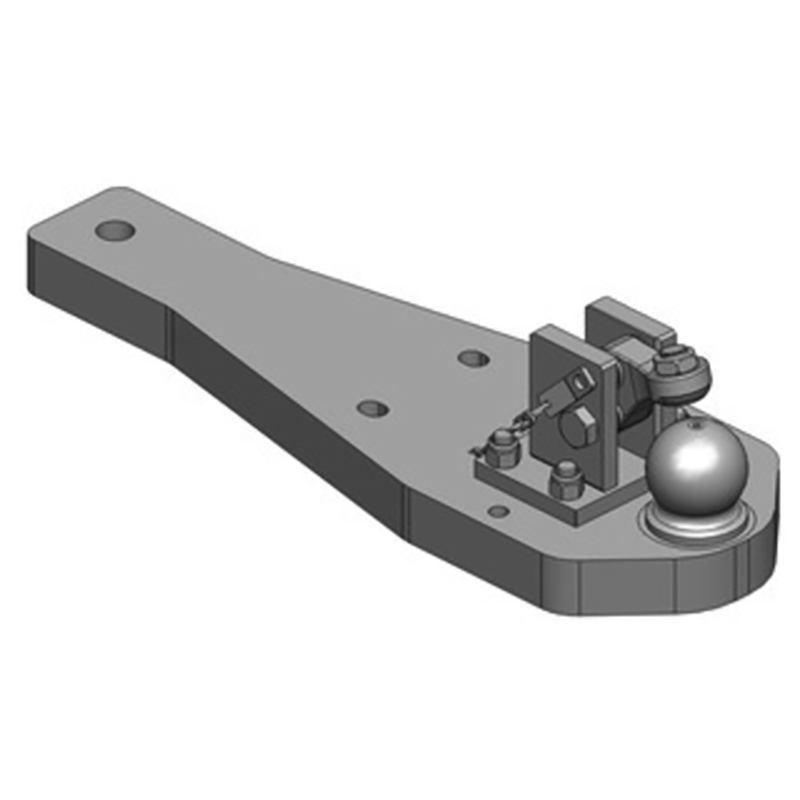

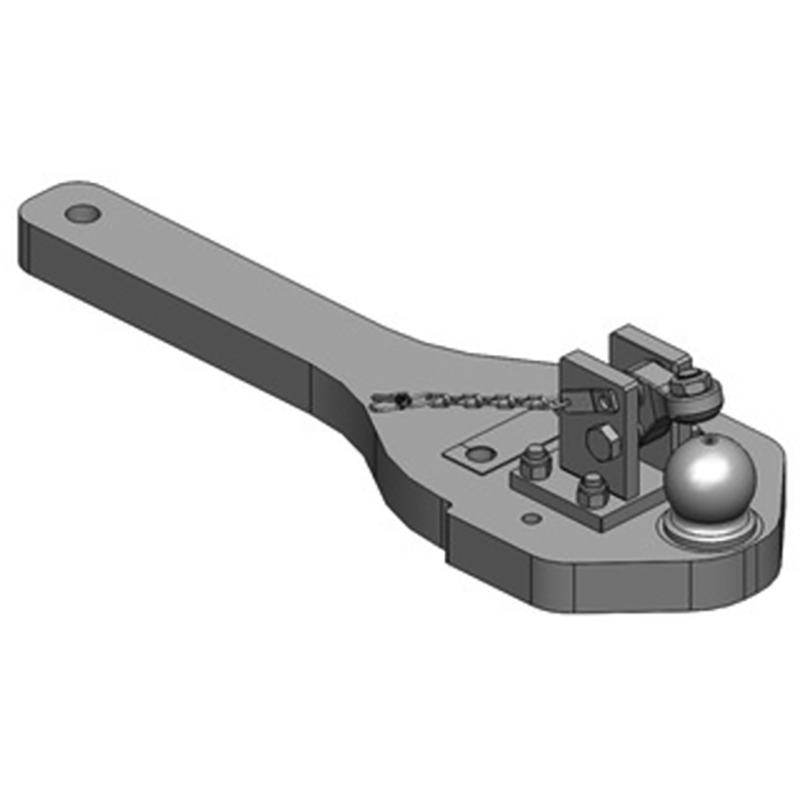

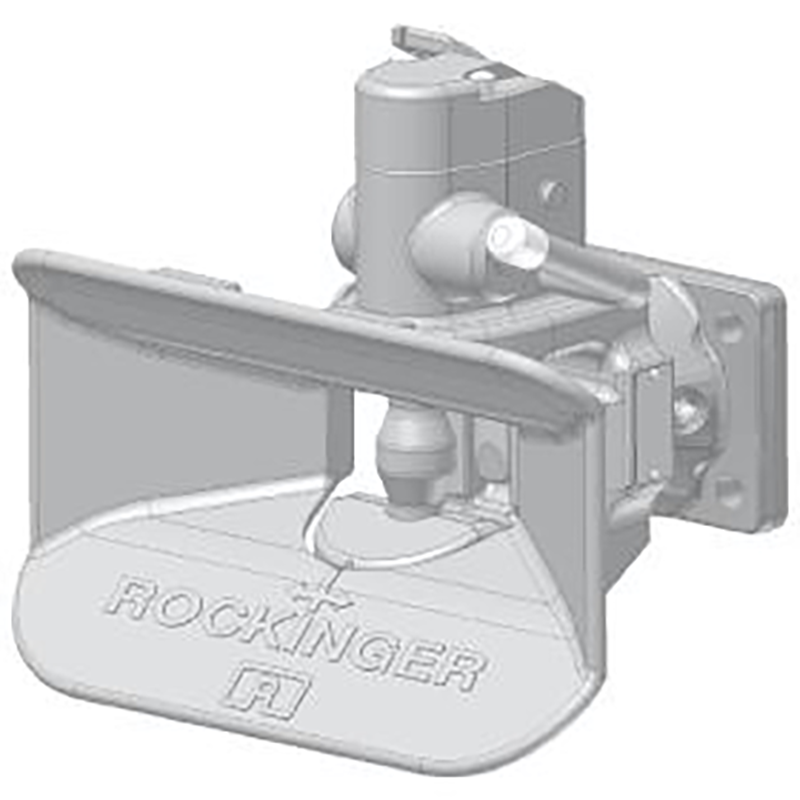

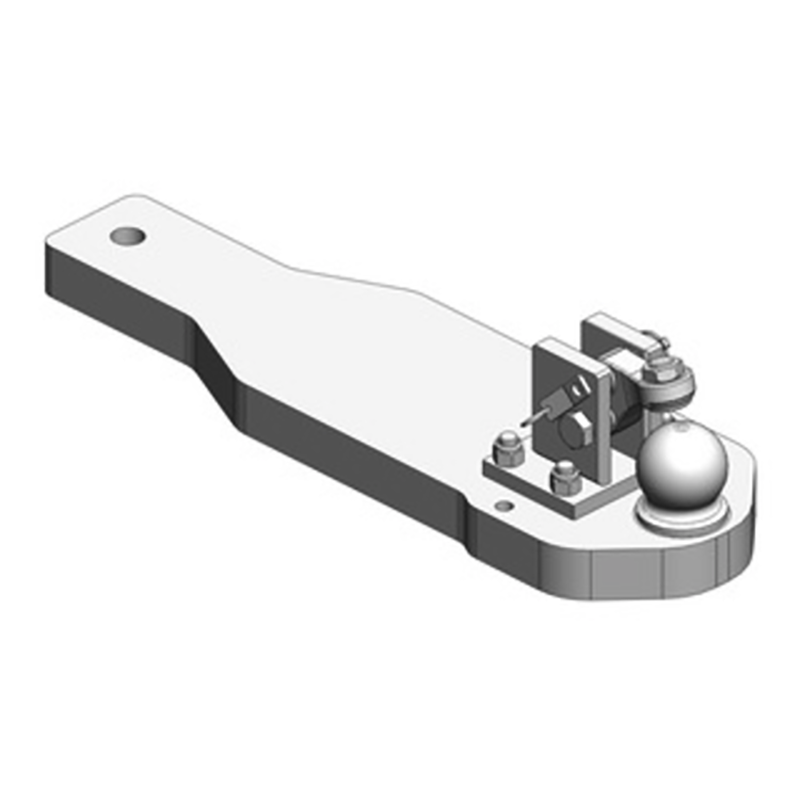

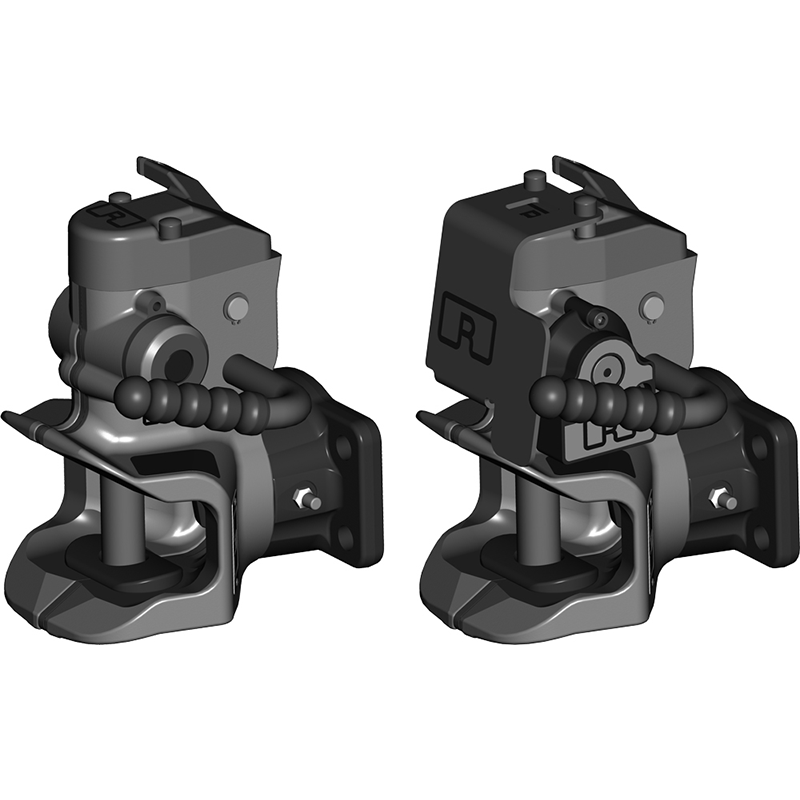

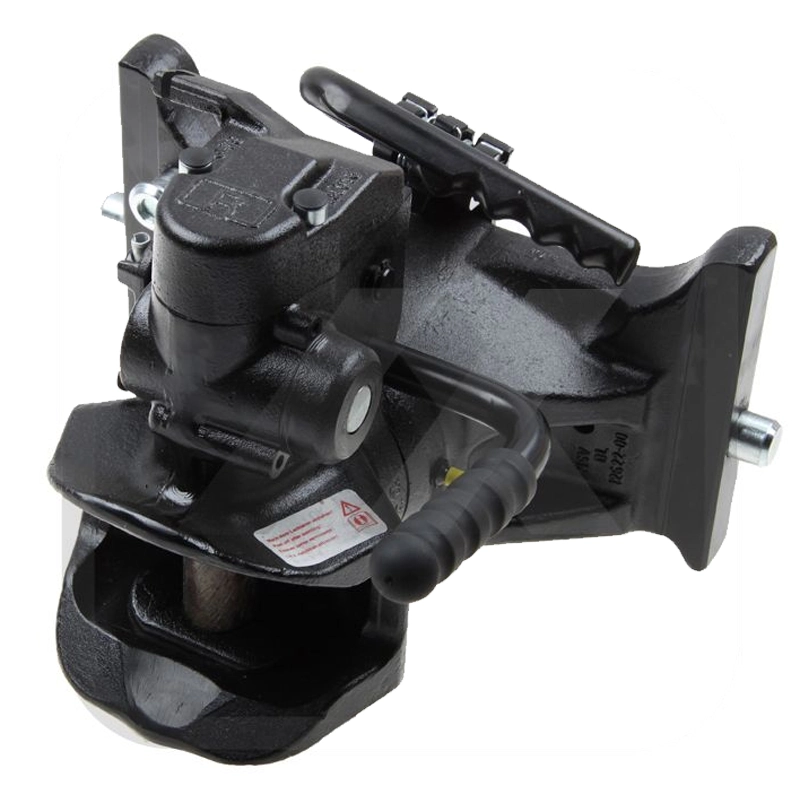

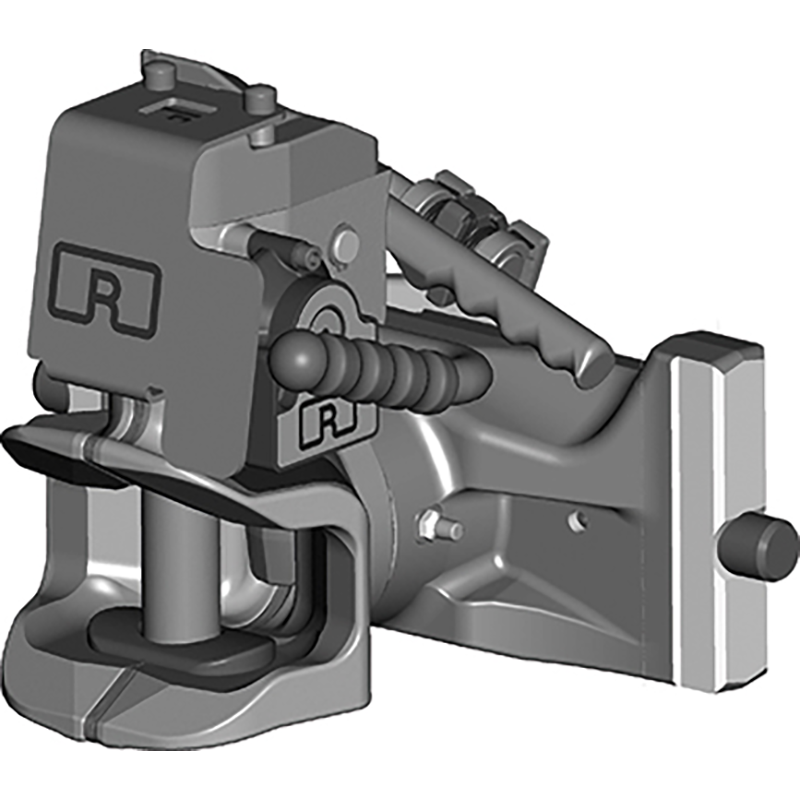

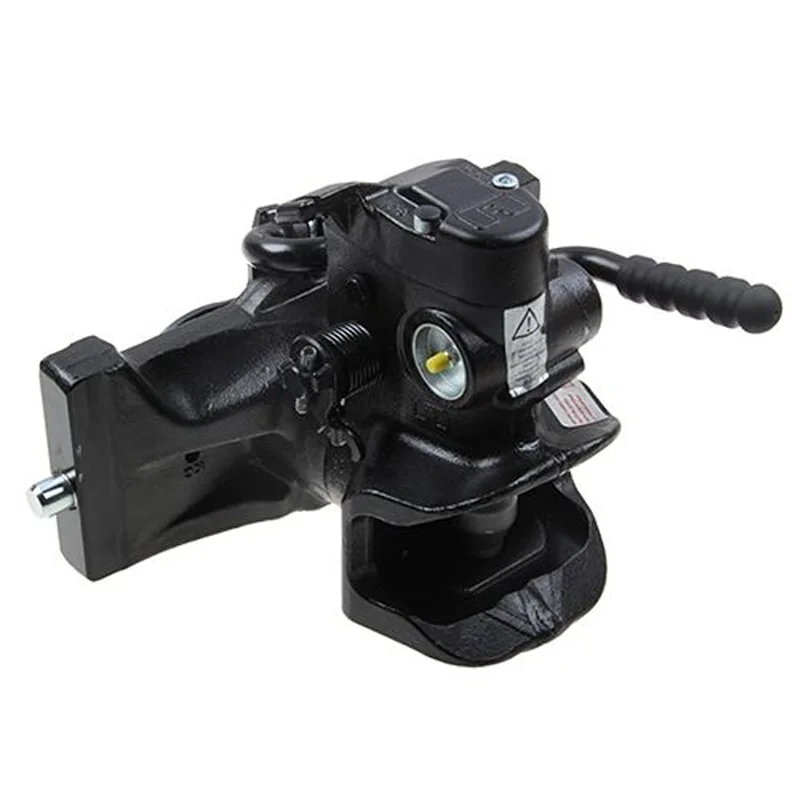

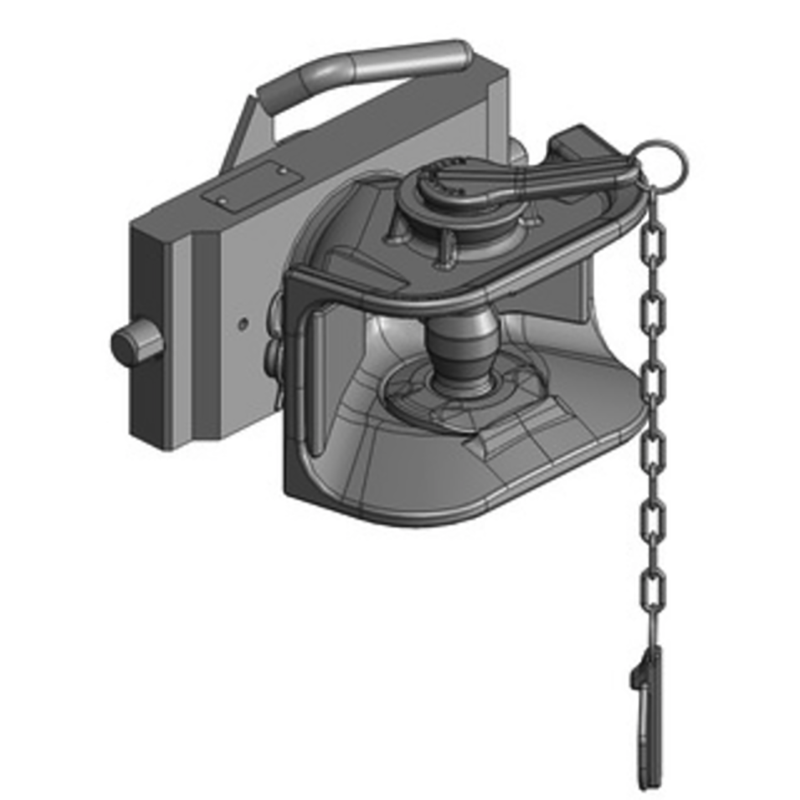

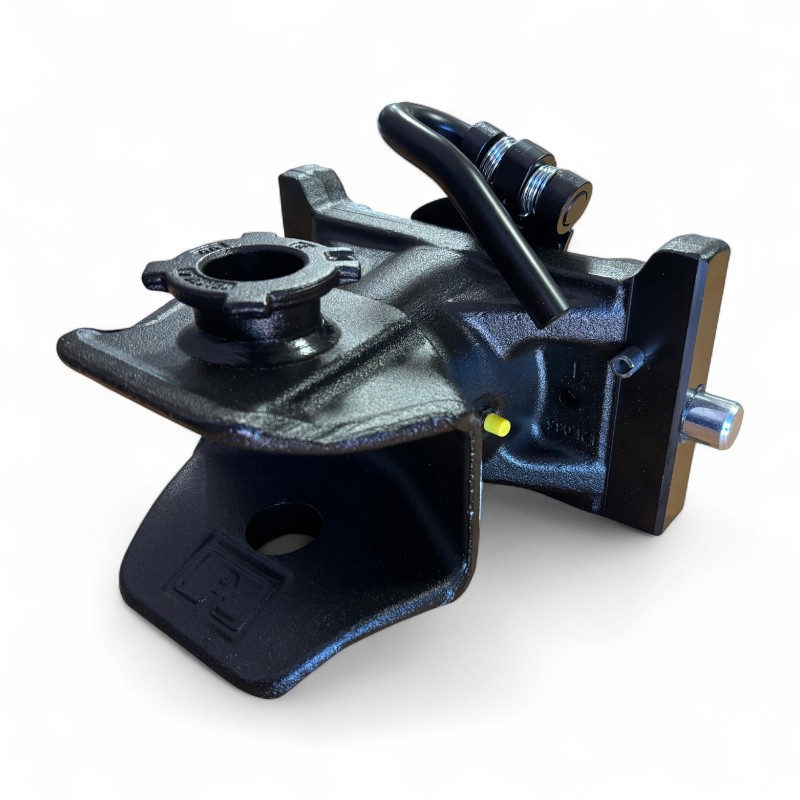

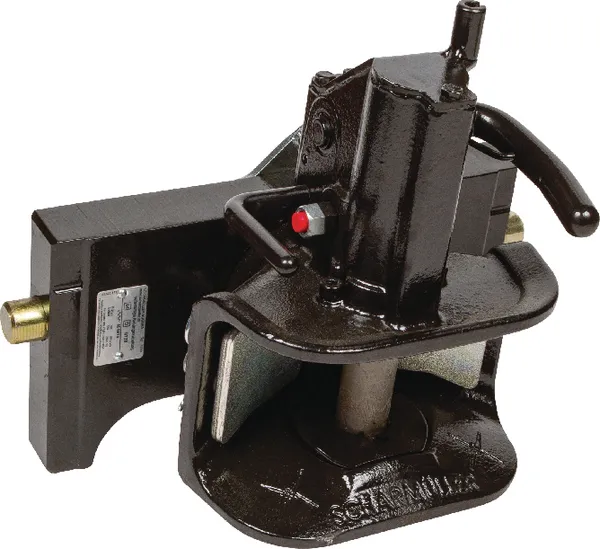

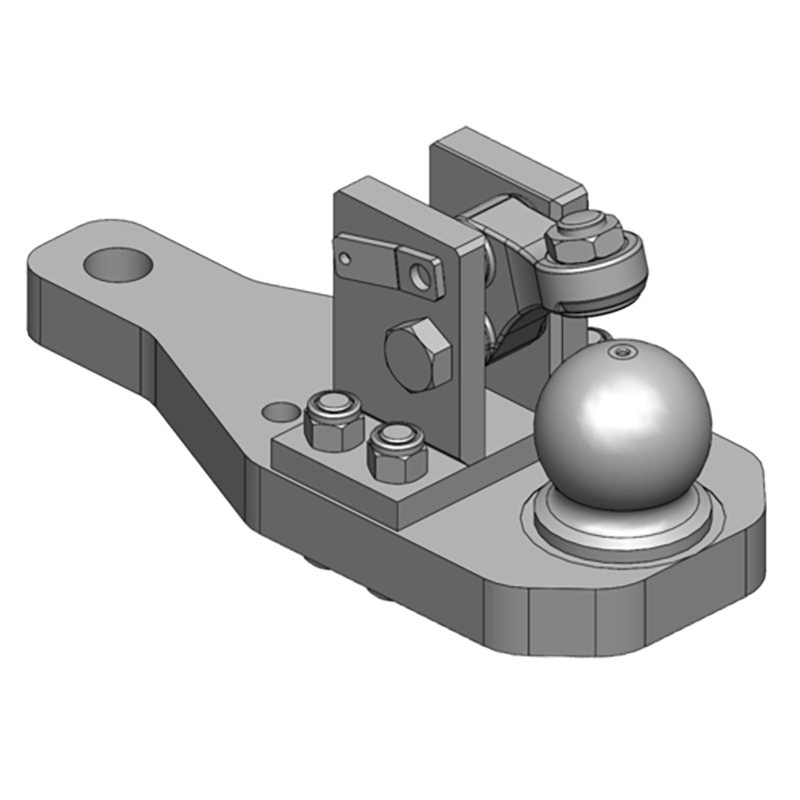

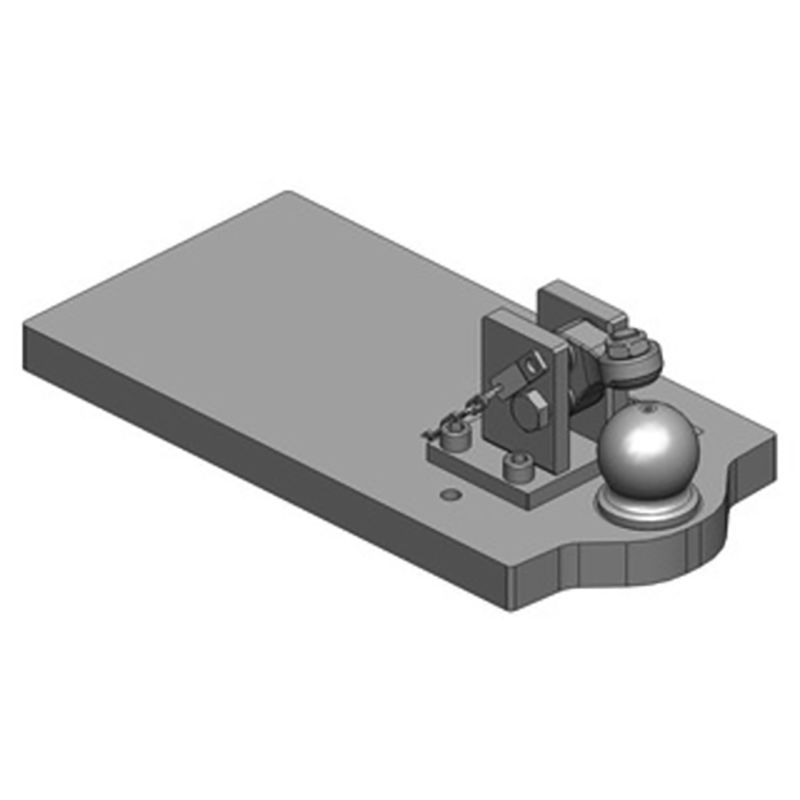

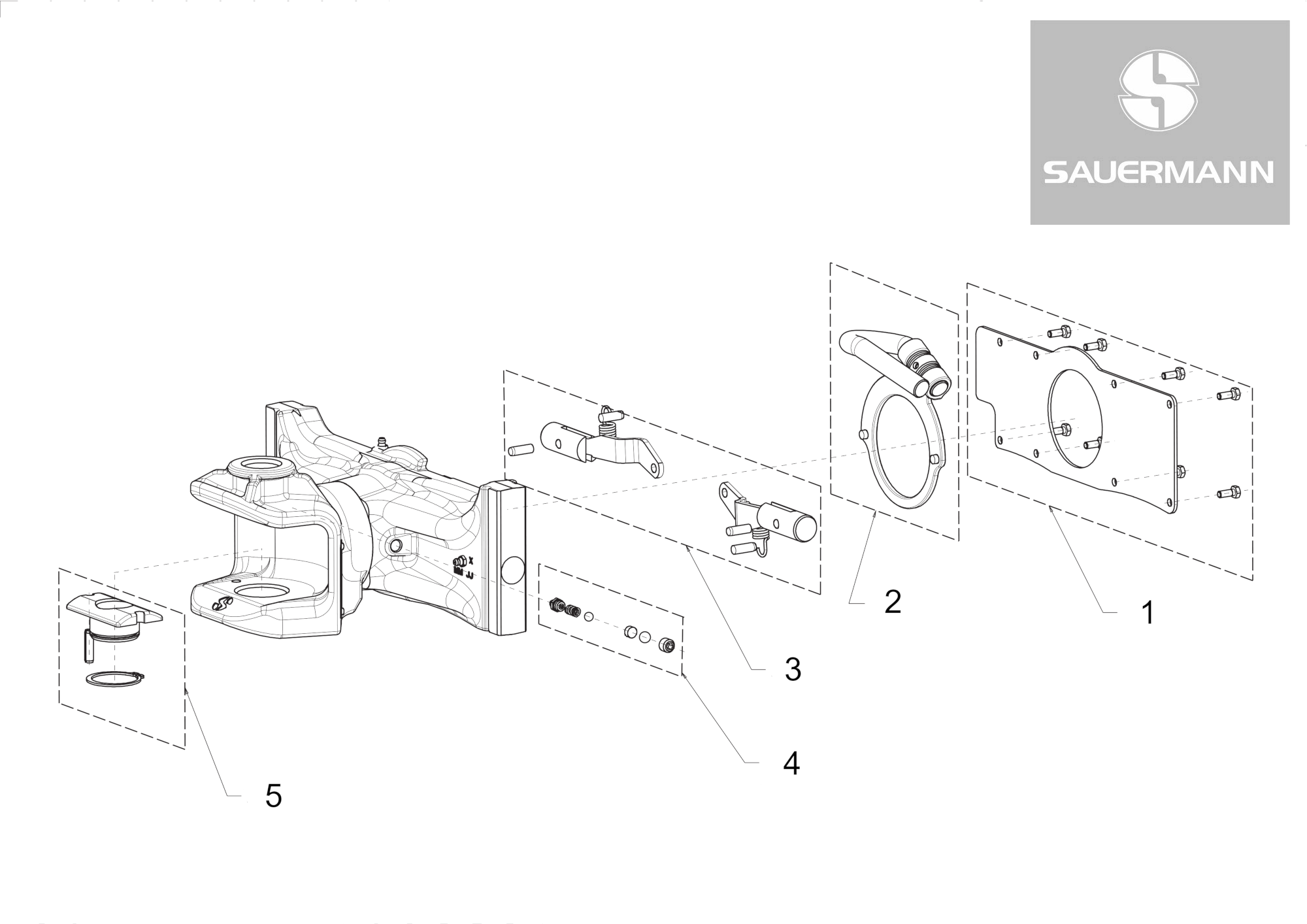

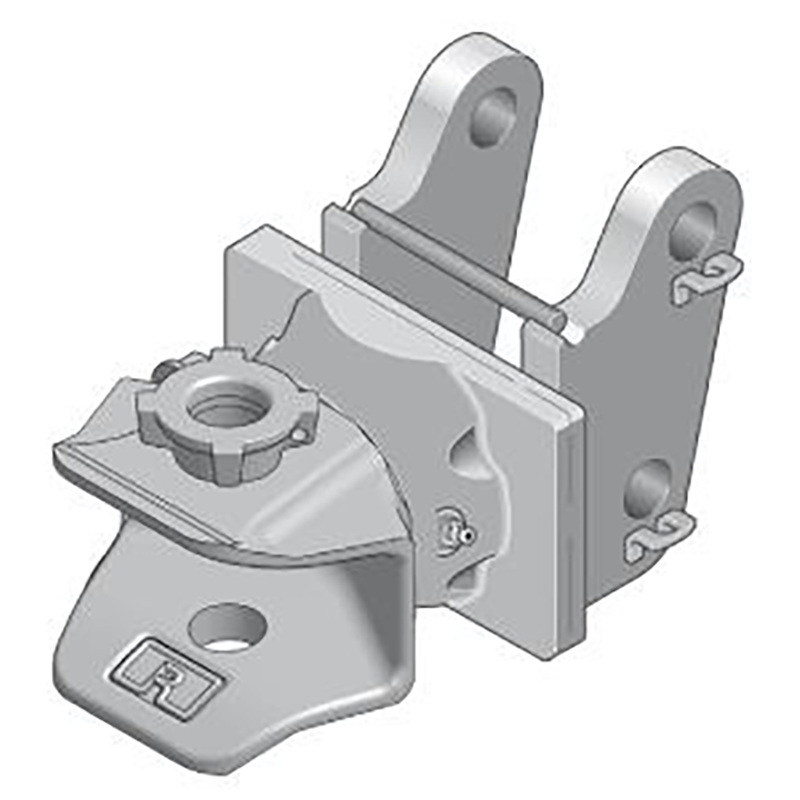

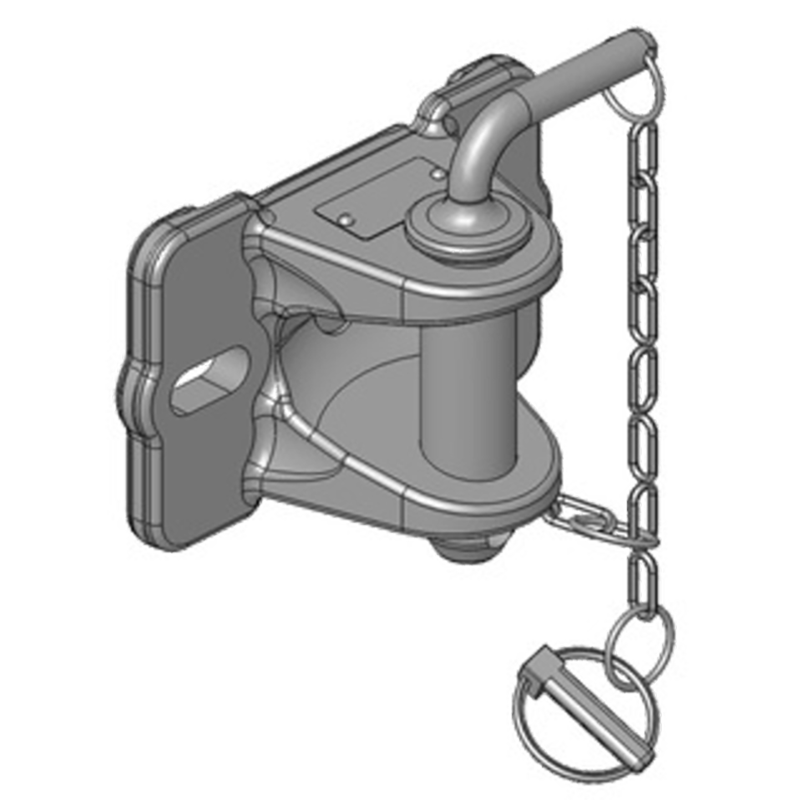

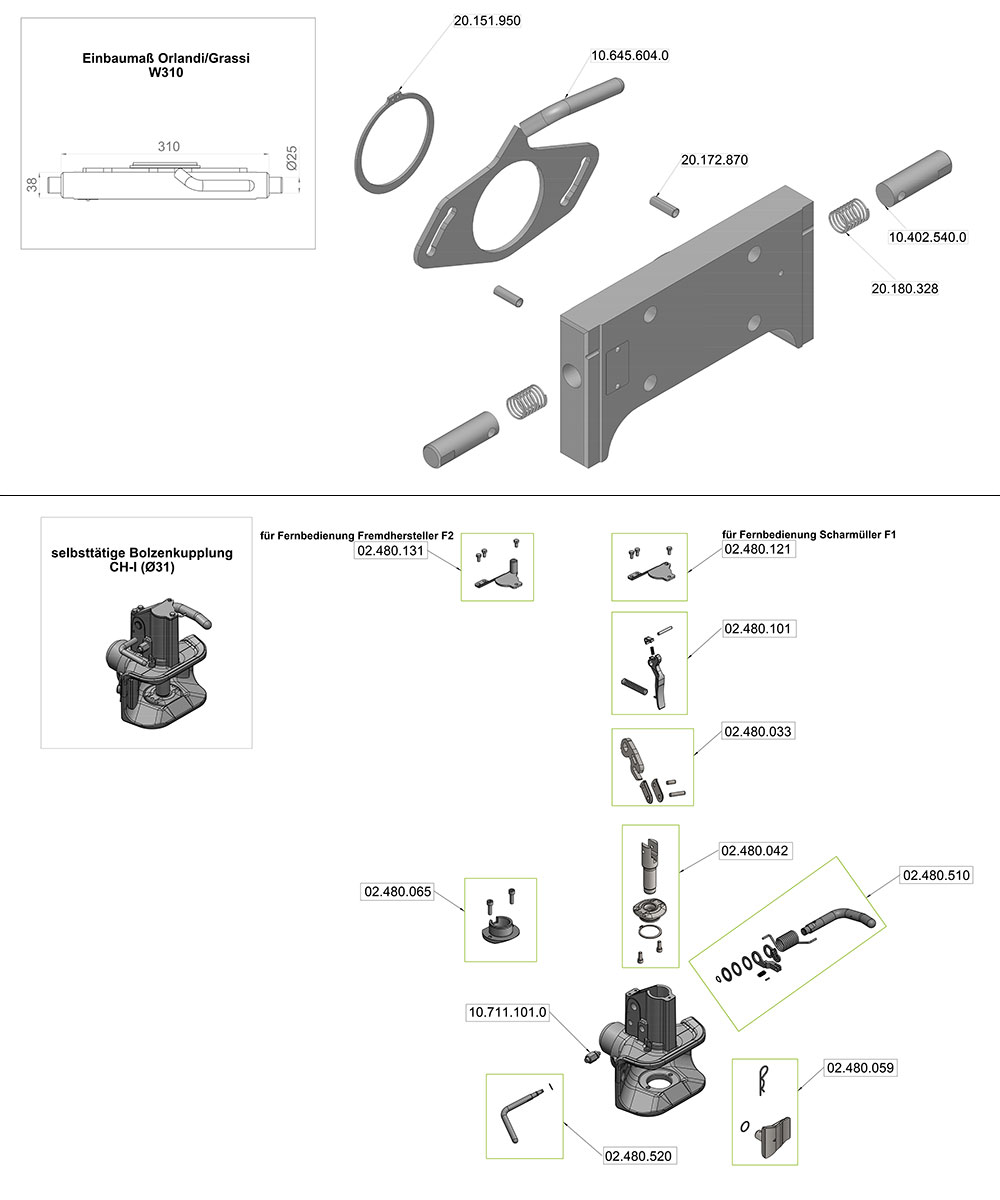

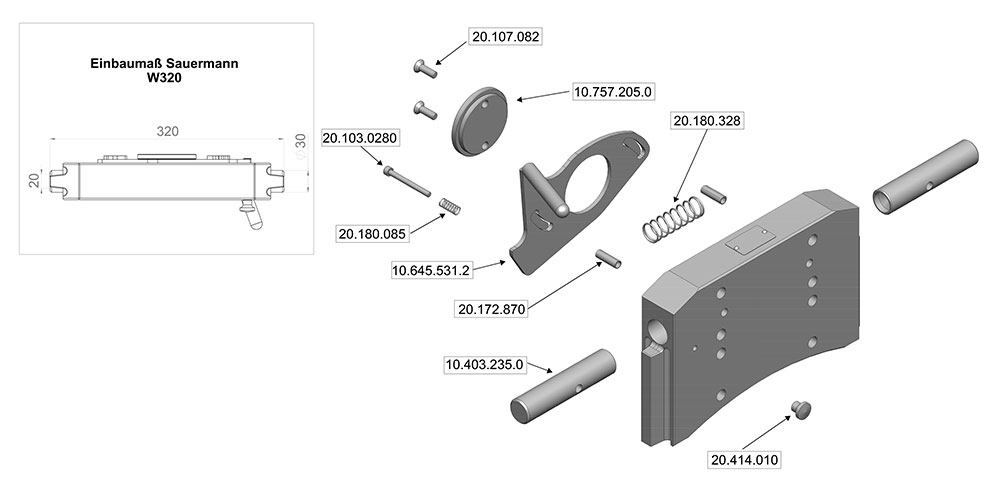

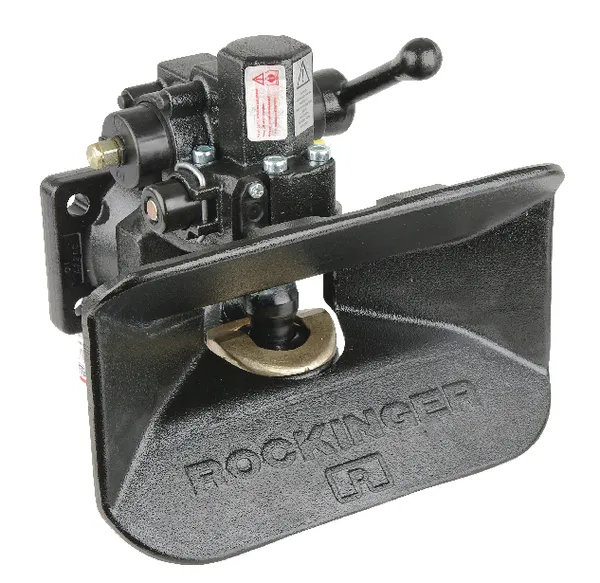

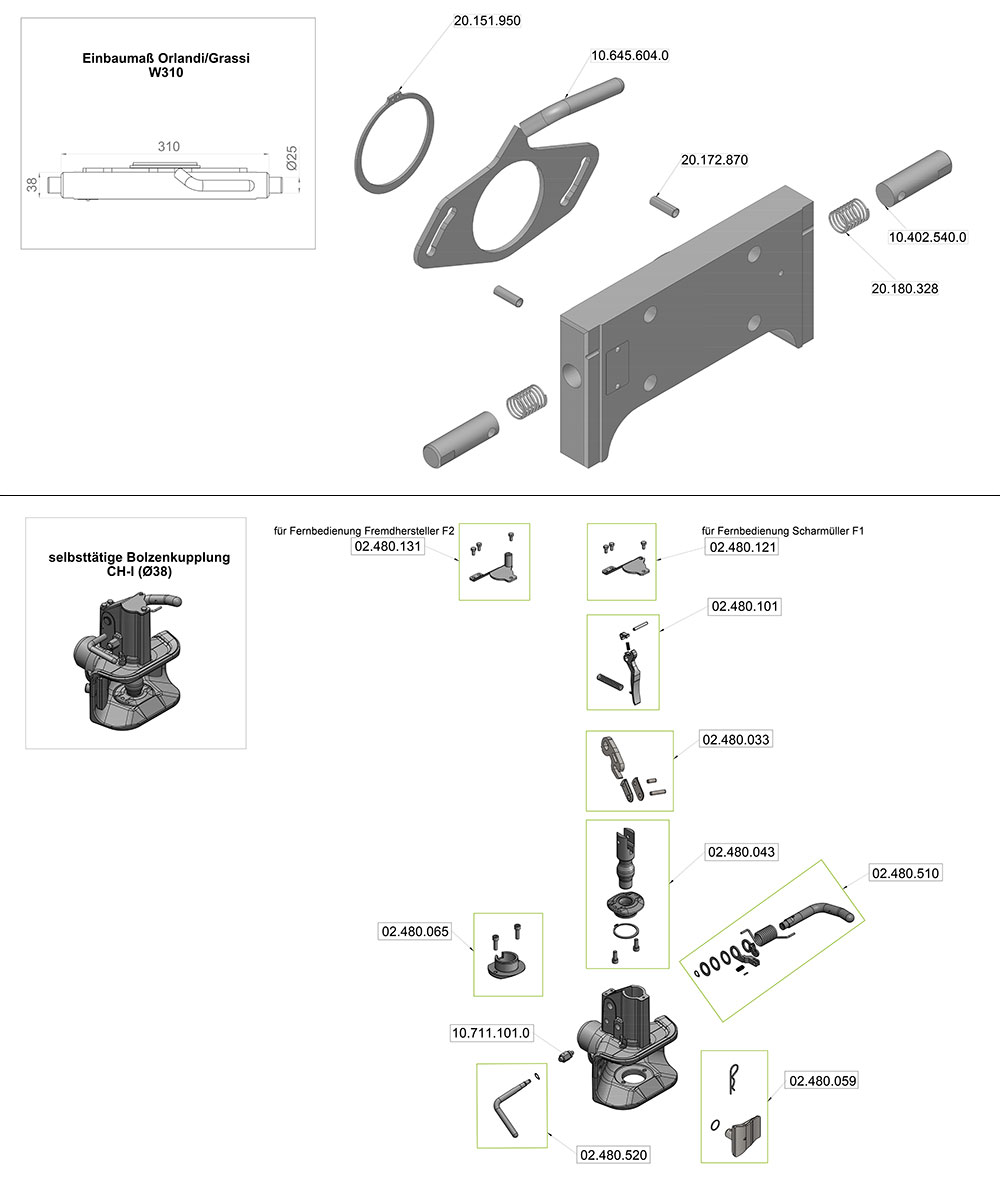

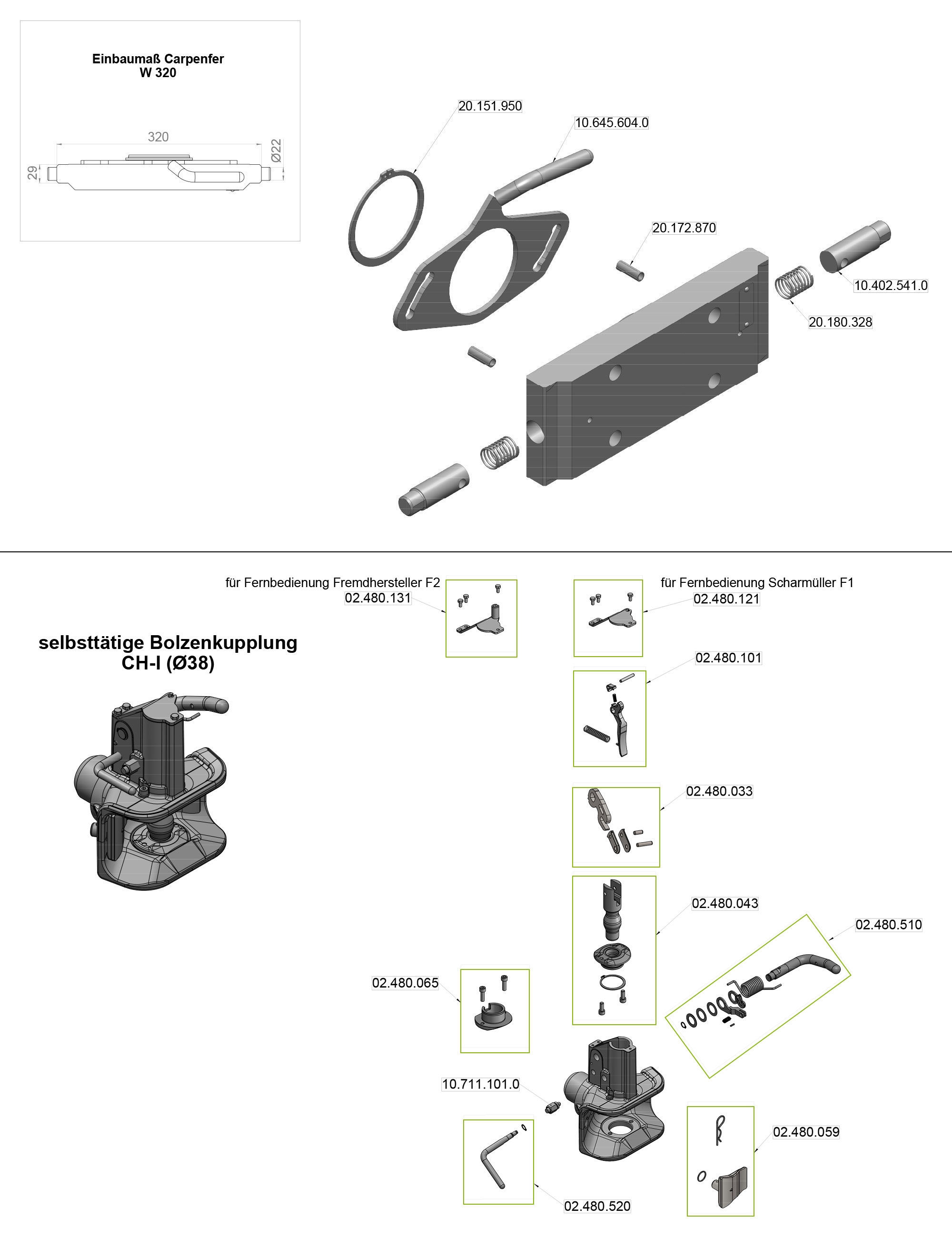

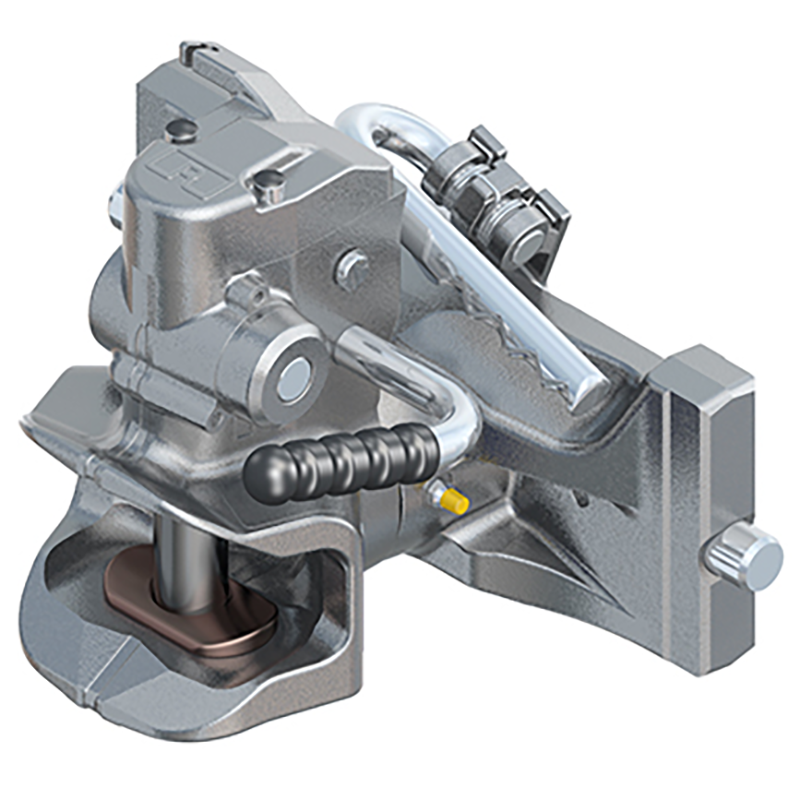

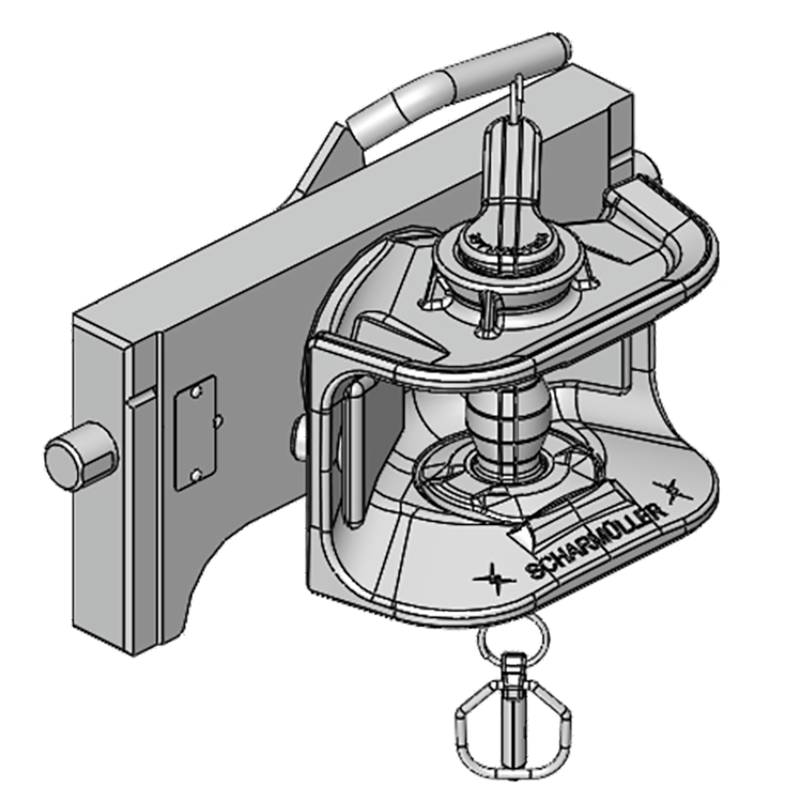

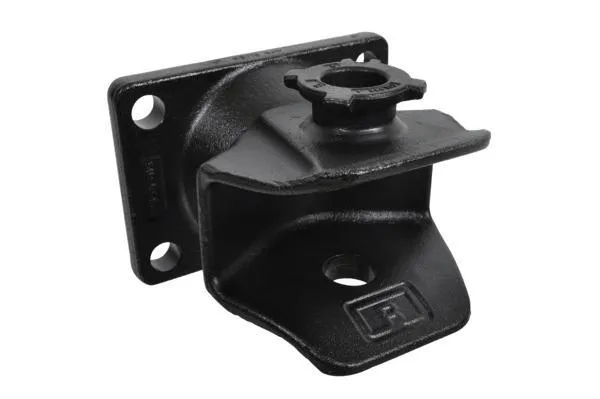

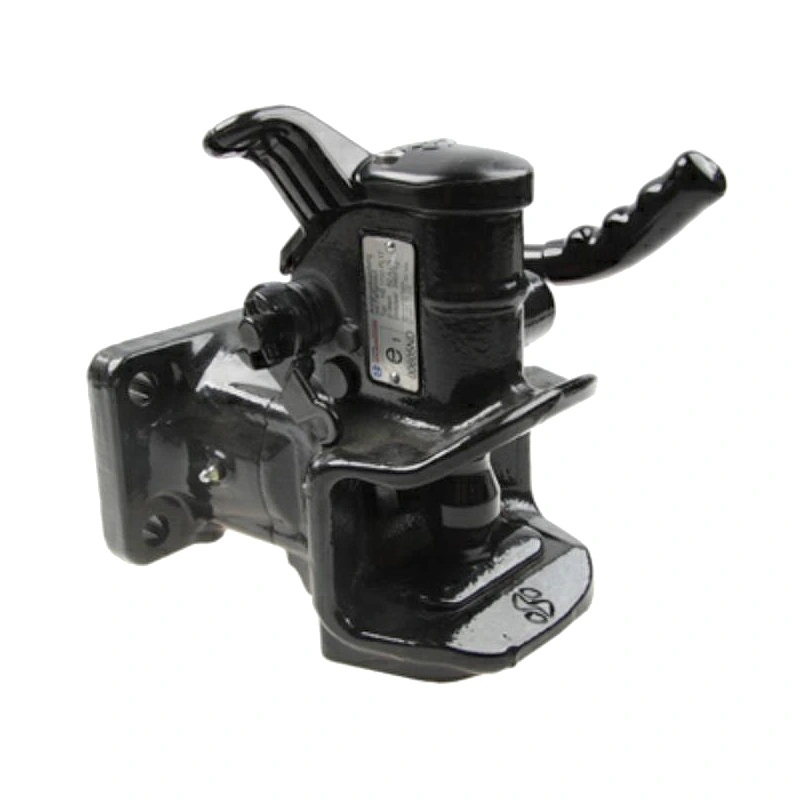

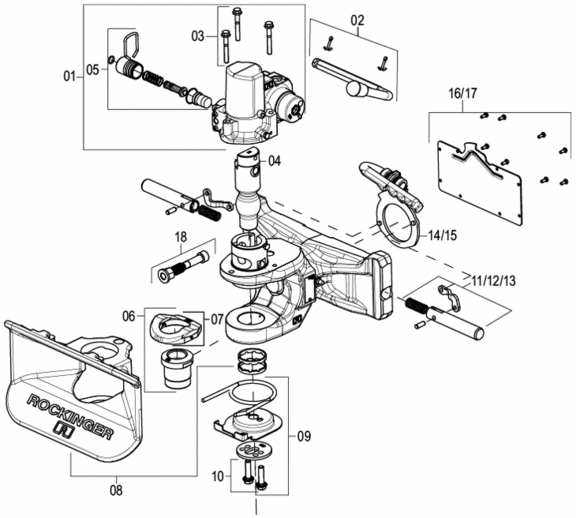

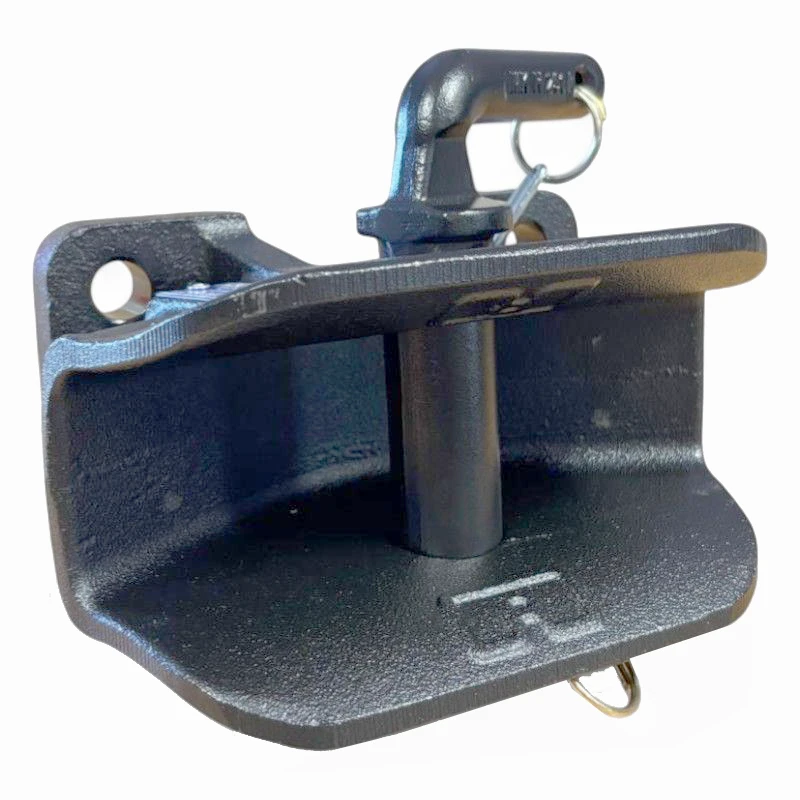

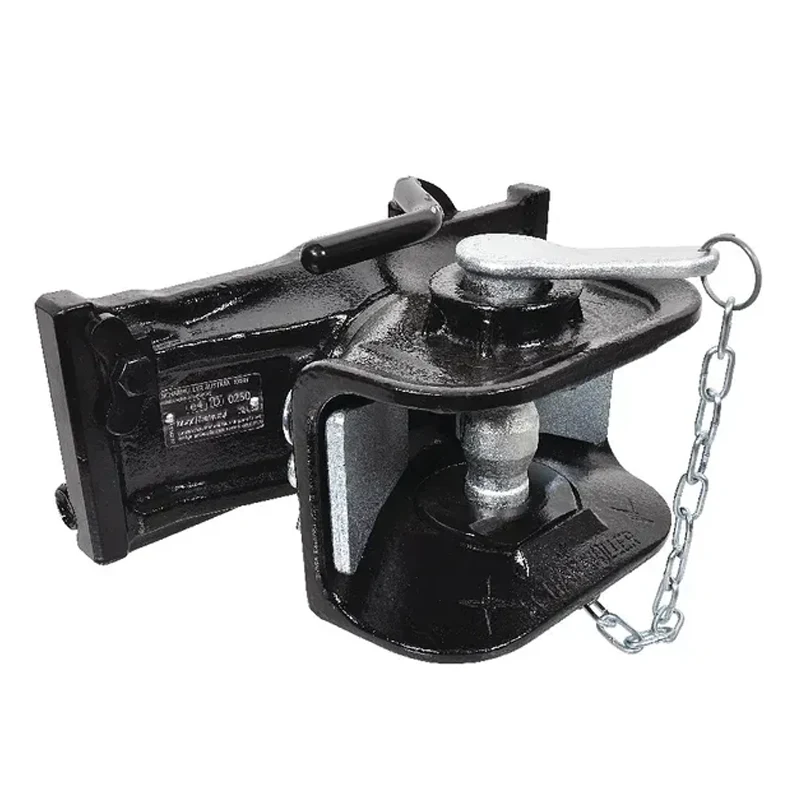

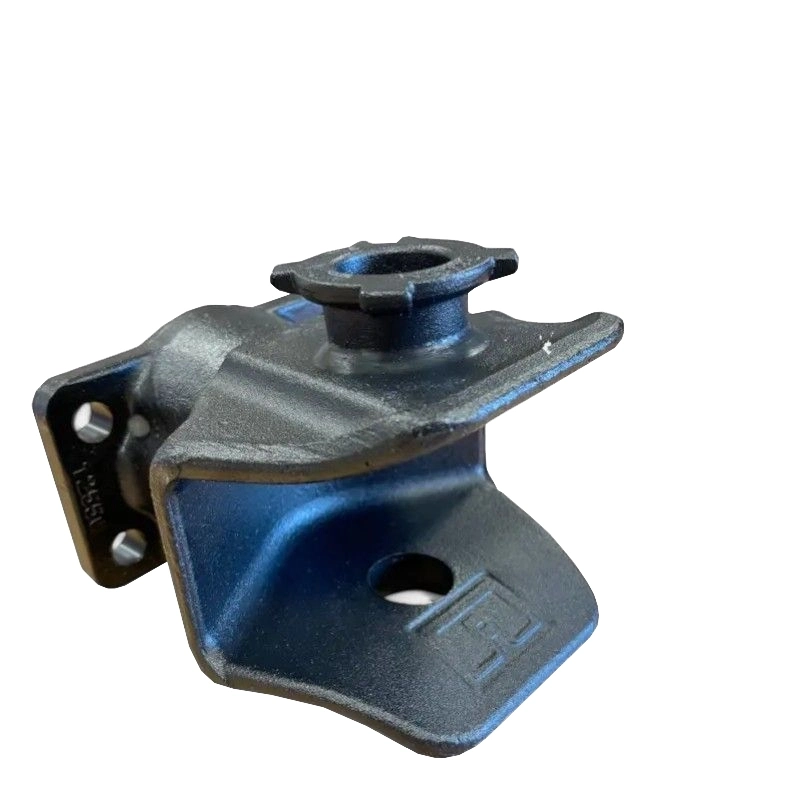

K80 (Ø 80 mm) fährt spielfreier und komfortabler, v. a. bei Tempo/Transport. Zugmaul+Öse ist sehr robust für rauen Feldeinsatz/ältere Anhänger.

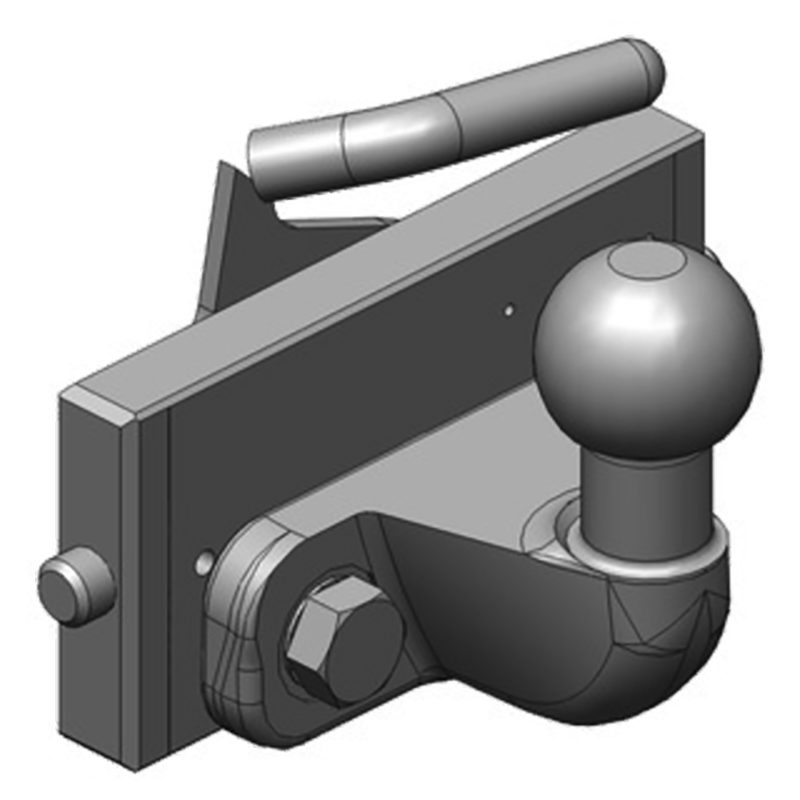

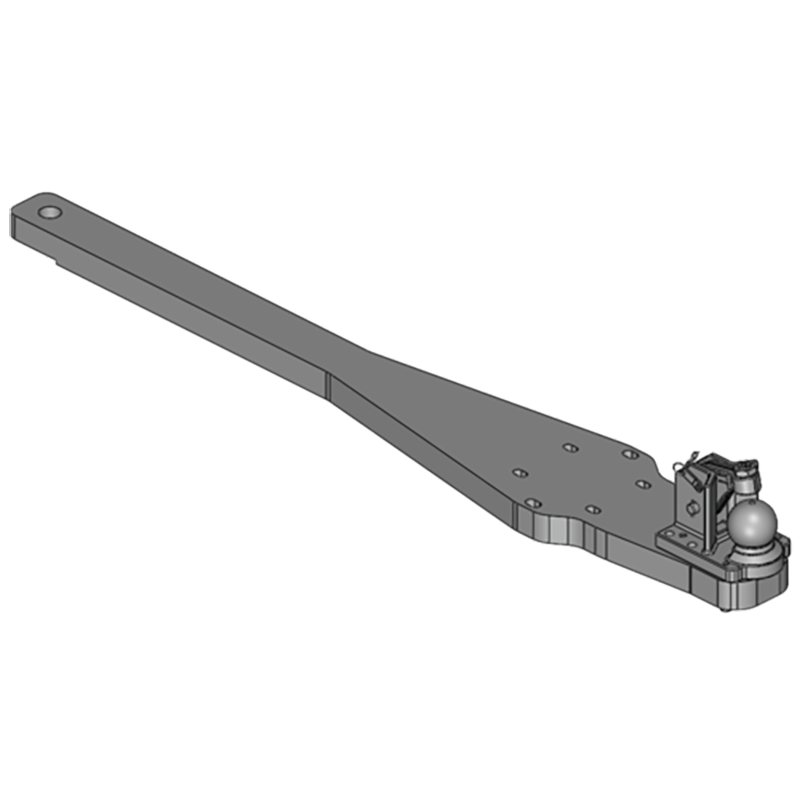

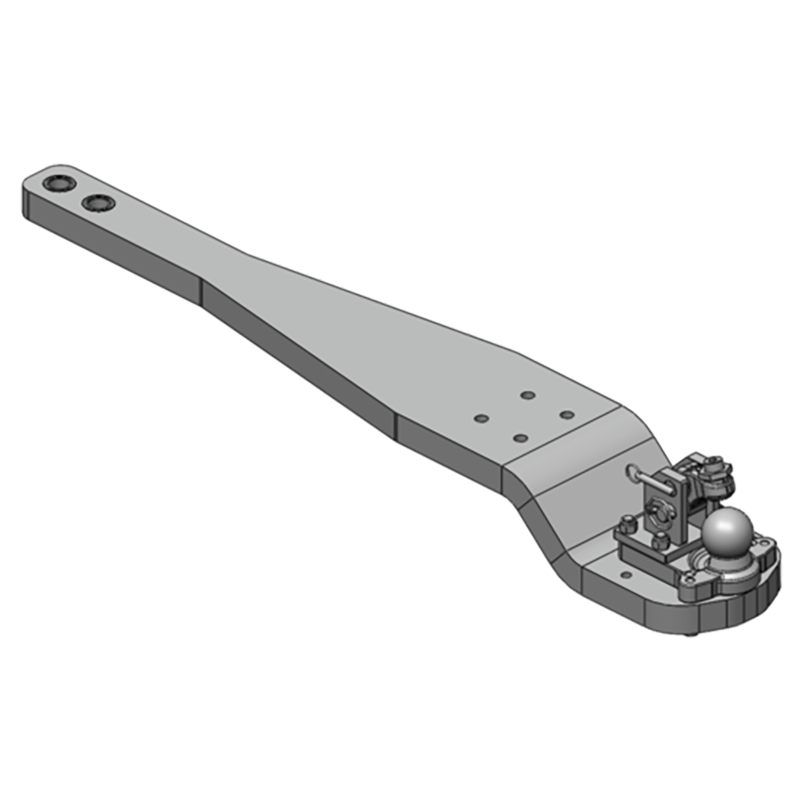

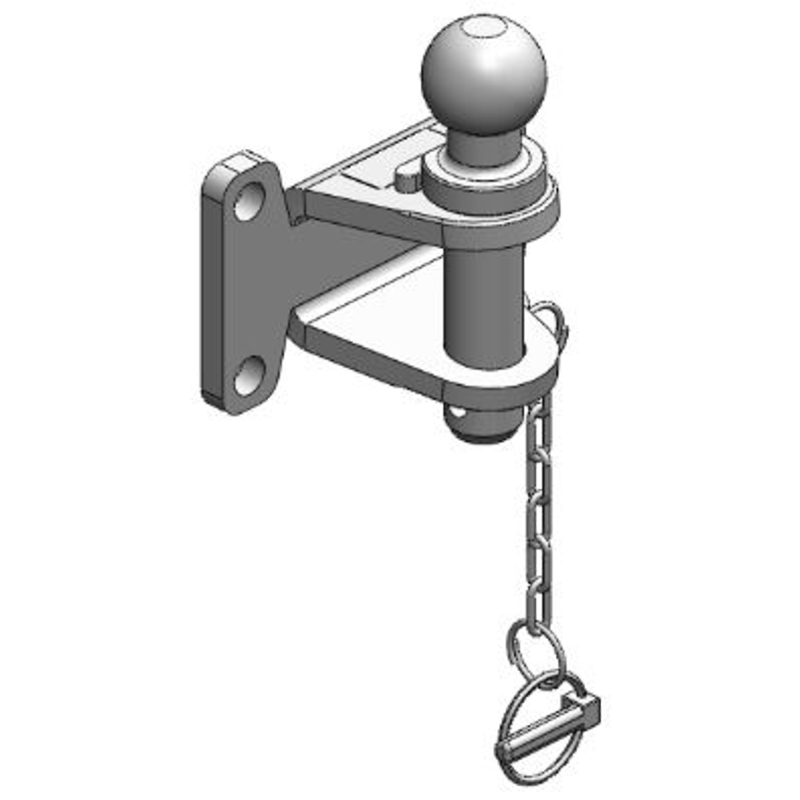

K50 (Ø 50 mm) eher Kommunal/leichter Einsatz. Tragfähigkeiten und D-Werte geringer als K80 – für schwere Züge und 40–60 km/h meist K80 wählen.

Mit Lehren/Prüfwerkzeugen nach Hersteller. Bei Überschreitung der Toleranzen (Spiel/Einlauf) sofort tauschen. Sauberkeit und Schmierung erhöhen Standzeit.

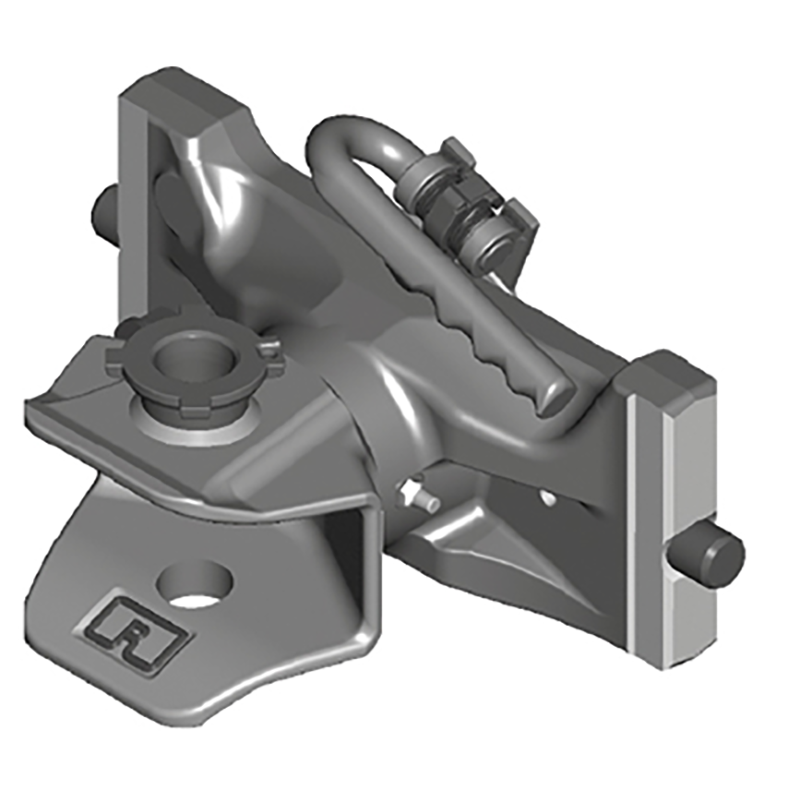

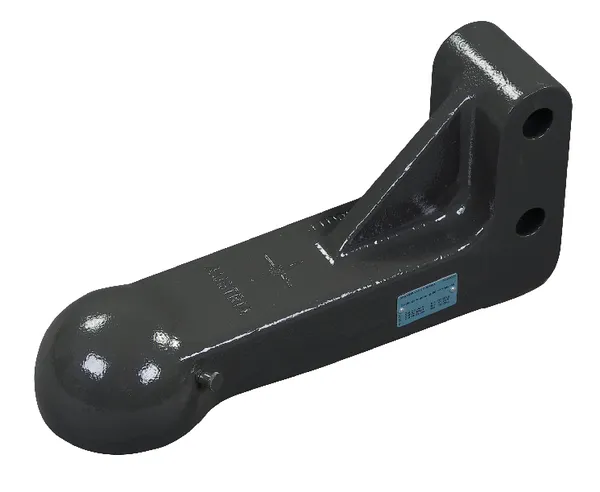

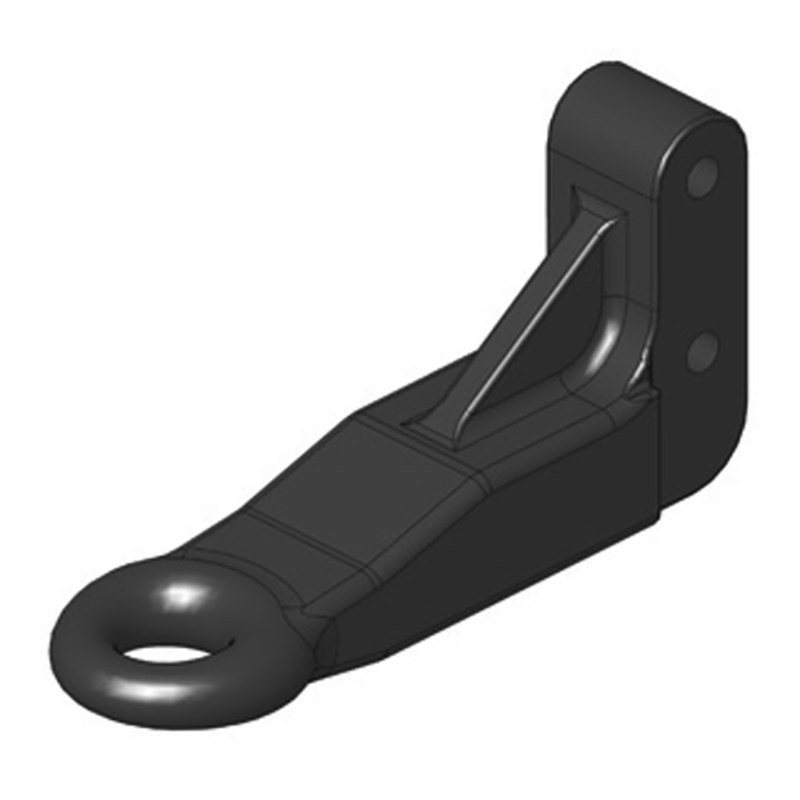

Üblich: 40/50 mm Zugösen (starr/drehbar) passend zur Kupplungsklasse nach ECE-R55. Geometrie-Freigabe beachten, sonst Lastspitzen/Spiel.

Drehbare Ösen mindern Torsion (Gelände). Starre Ösen sind einfacher/robuster, leiten aber ggf. höhere Querkräfte ein. Entscheidung: Einsatz & Kupplungsvorgabe.

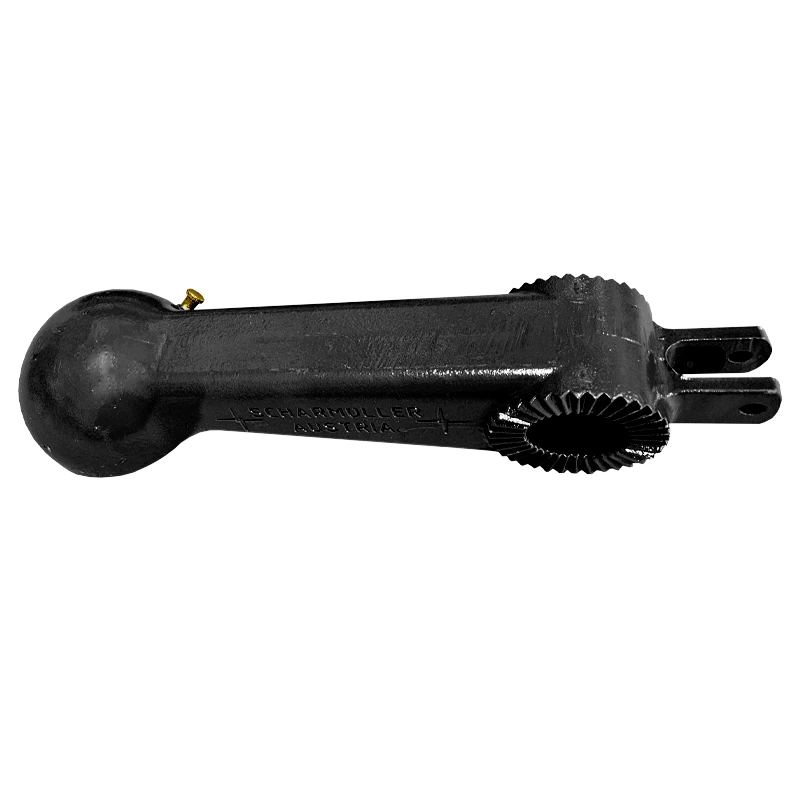

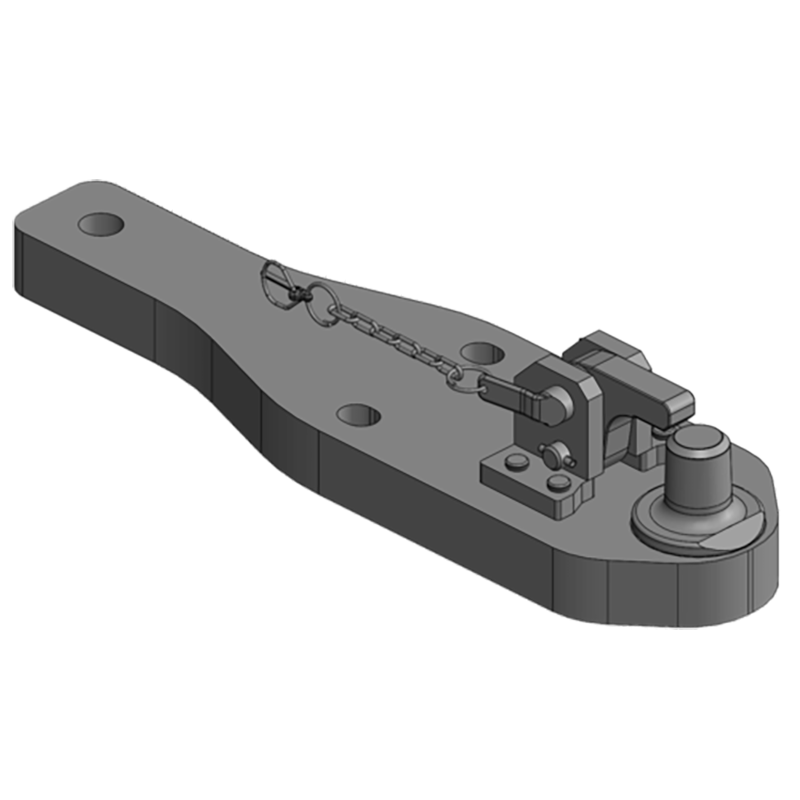

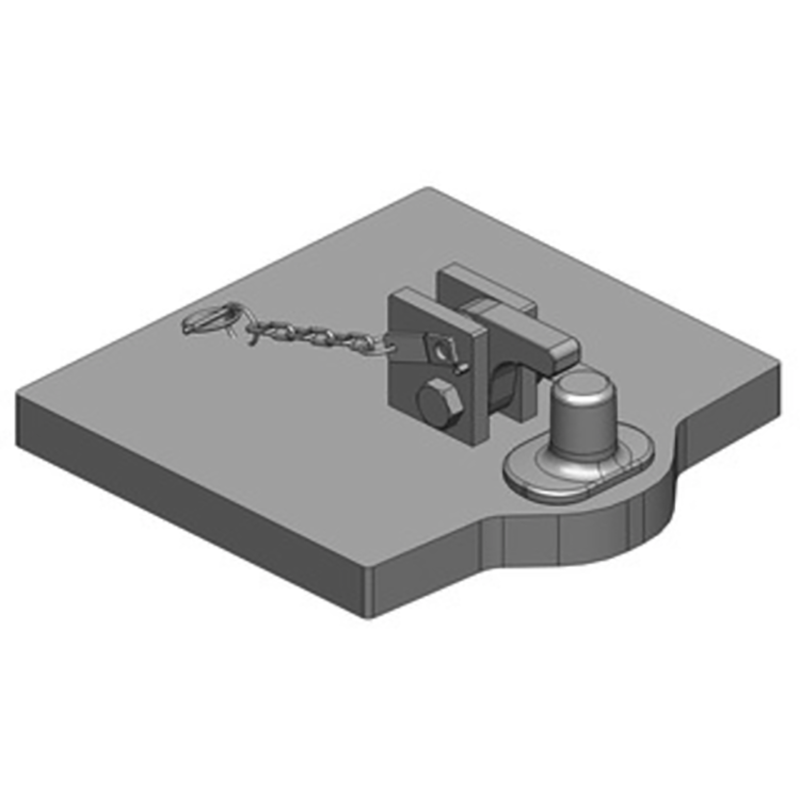

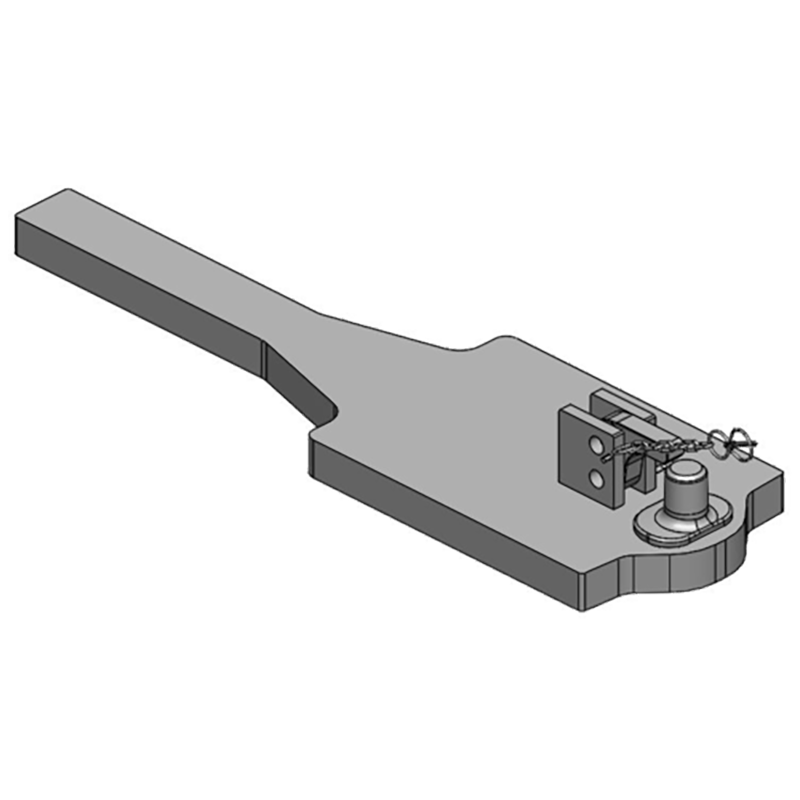

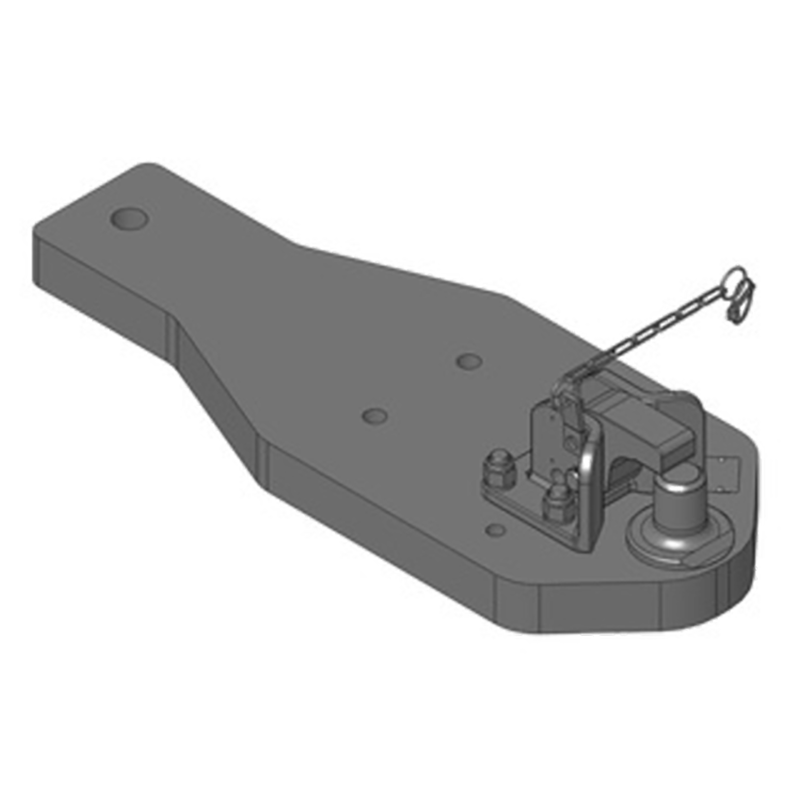

Robuste, zentrierte Verbindung via Zapfen/Topf (Kalotte). Bewährt bei häufigem Kuppeln und hohen vertikalen Lasten. Passende Töpfe/Kalotten & Verschleißgrenzen einhalten.

D-Wert, Stützlast S, Zapfendurchmesser, Kalotten-Spezifikation. Nur freigegebene Kombinationen (Zapfen ↔ Kalotte ↔ Anhänger).

Bei häufigem Kuppeln auf engem Raum/unter Last. PUH nimmt die Deichsel automatisch auf, schnelle Schließmechanik – ideal für Feld/Hof mit häufigem Gerätewechsel.

Regelmäßige Sicht-/Funktionsprüfung, Riegel/Schließmechanik, Verschleiß an Haken/Deichsel, Schmierung; ggf. jährliche Dokumentation. Beschädigte/untermaßige Teile sofort ersetzen.

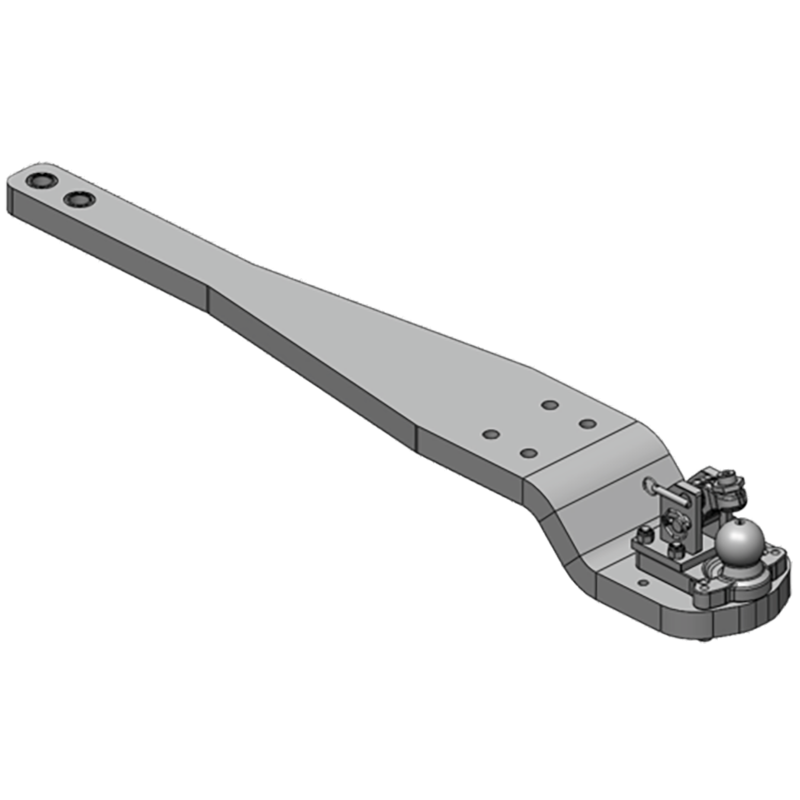

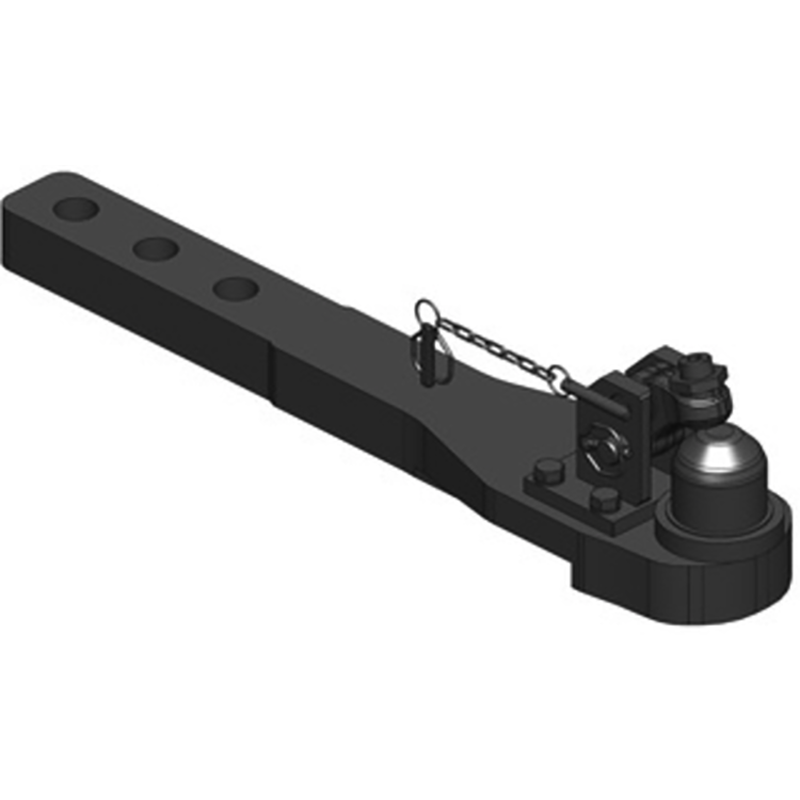

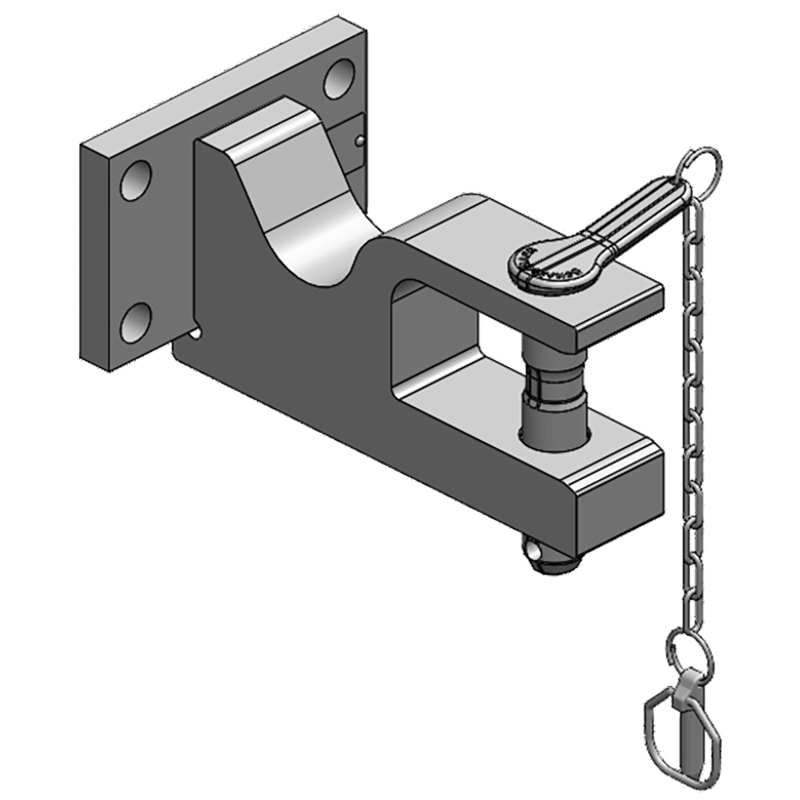

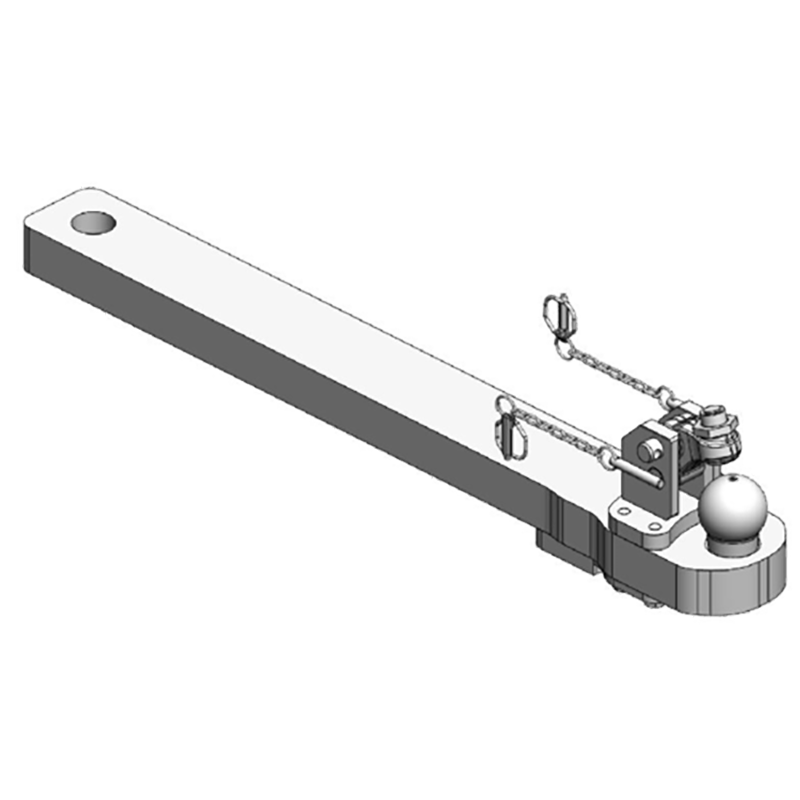

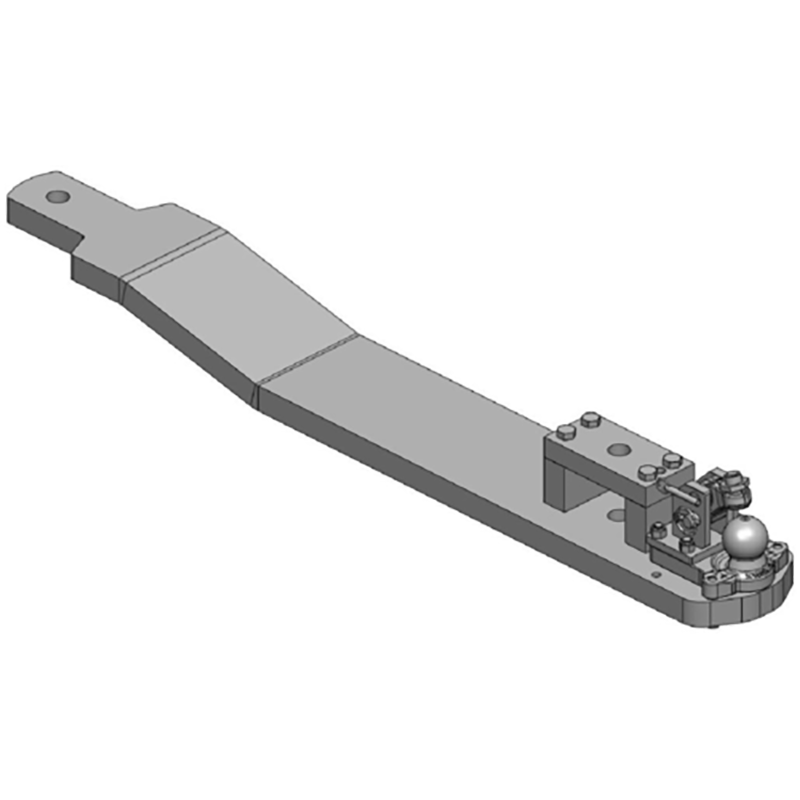

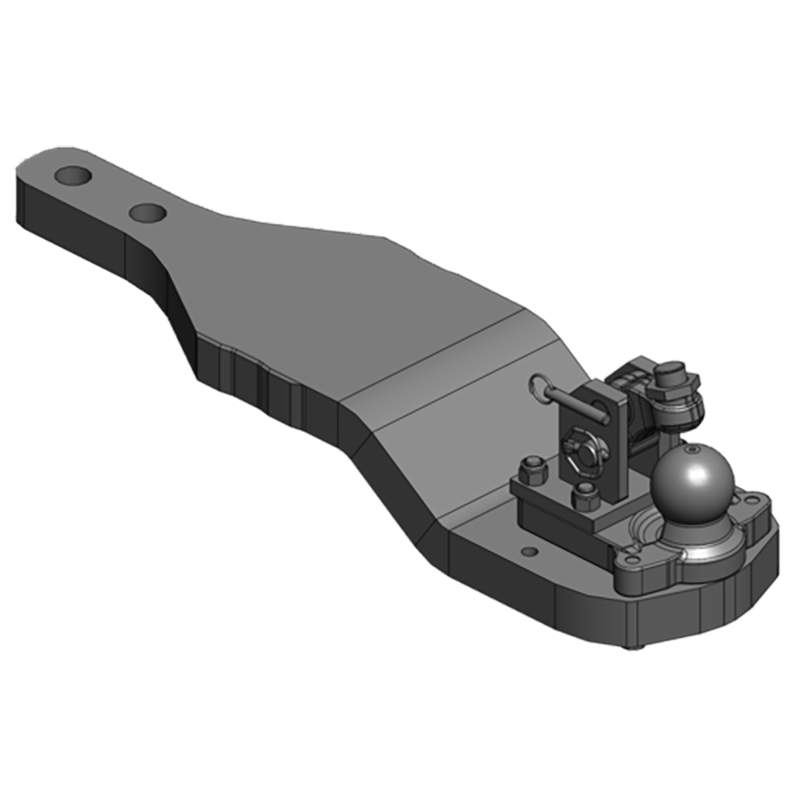

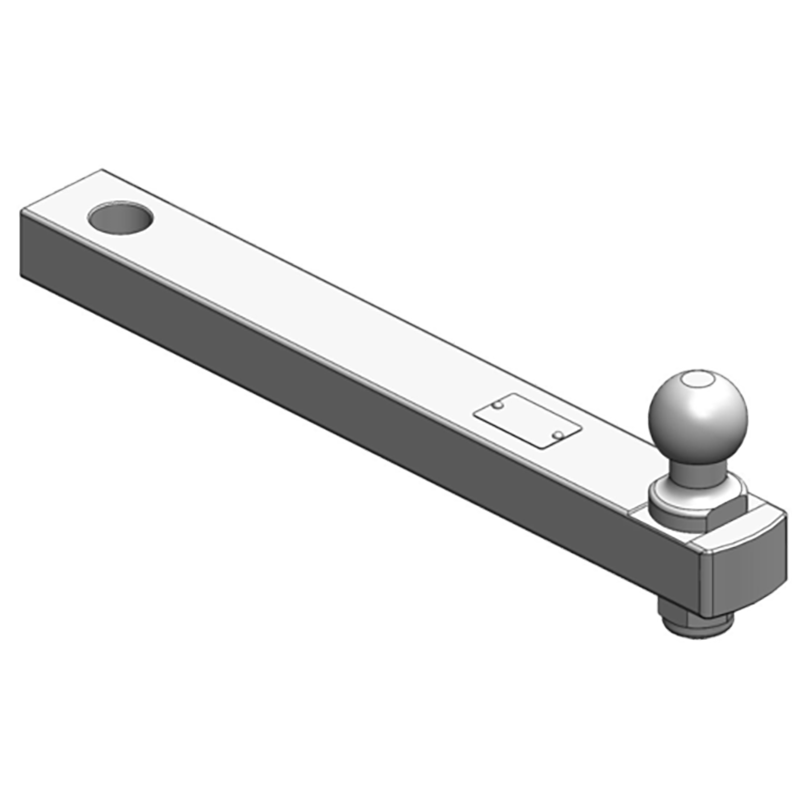

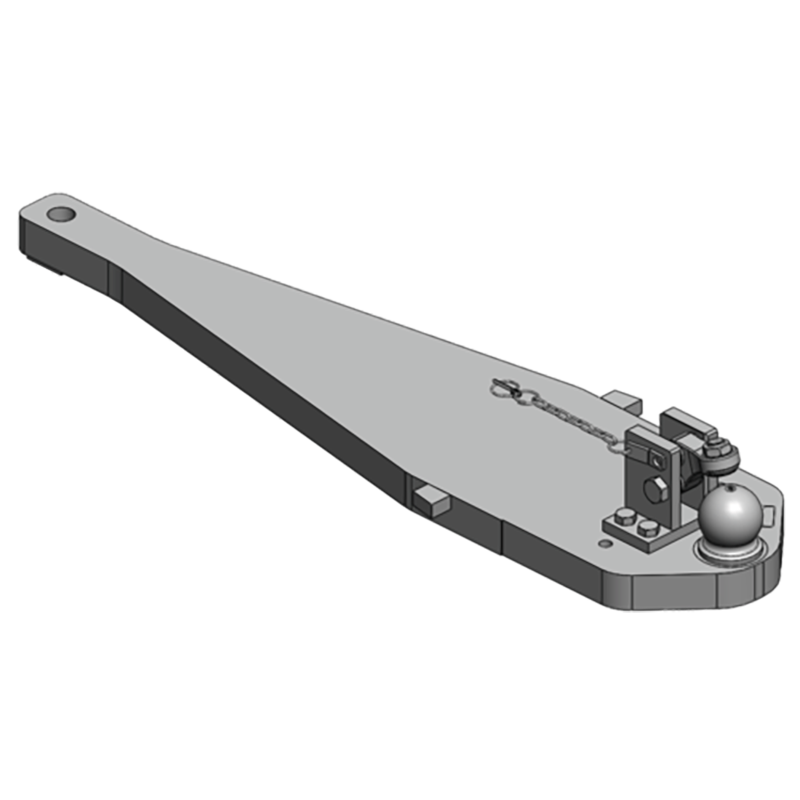

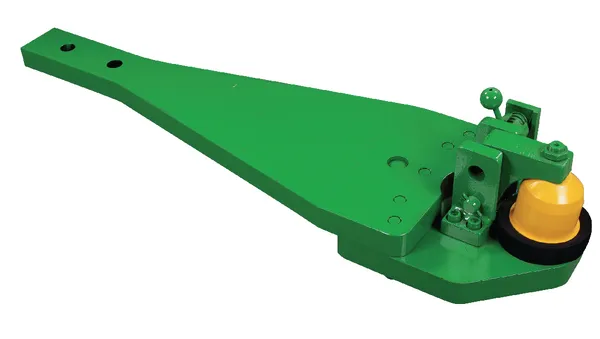

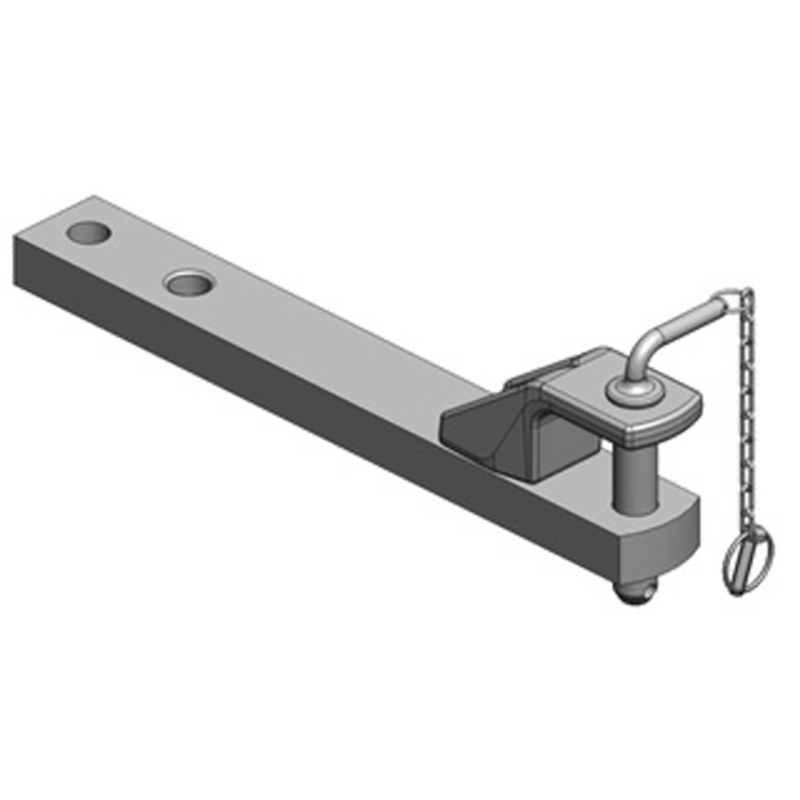

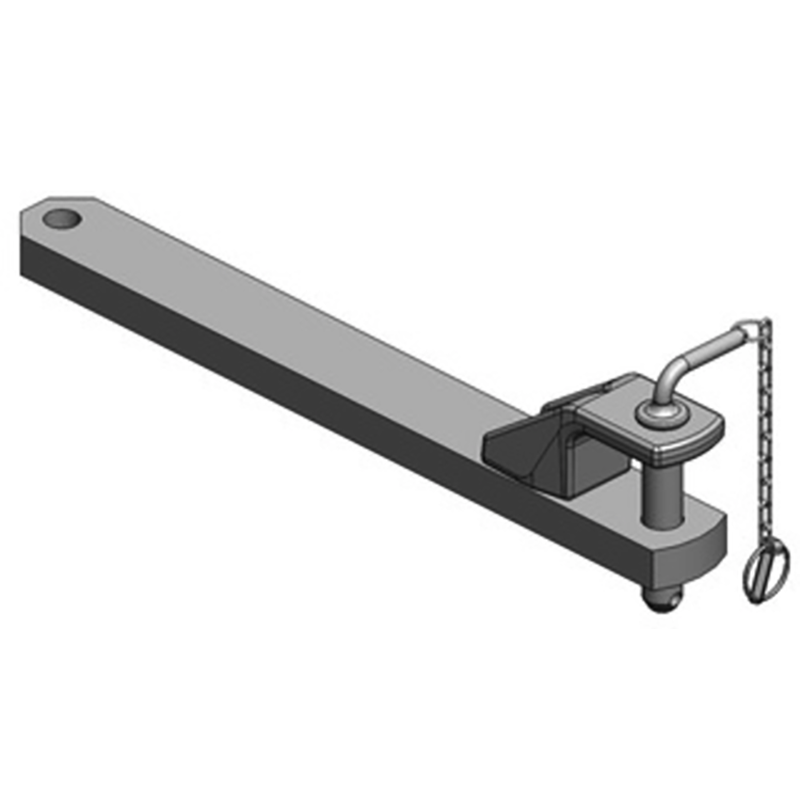

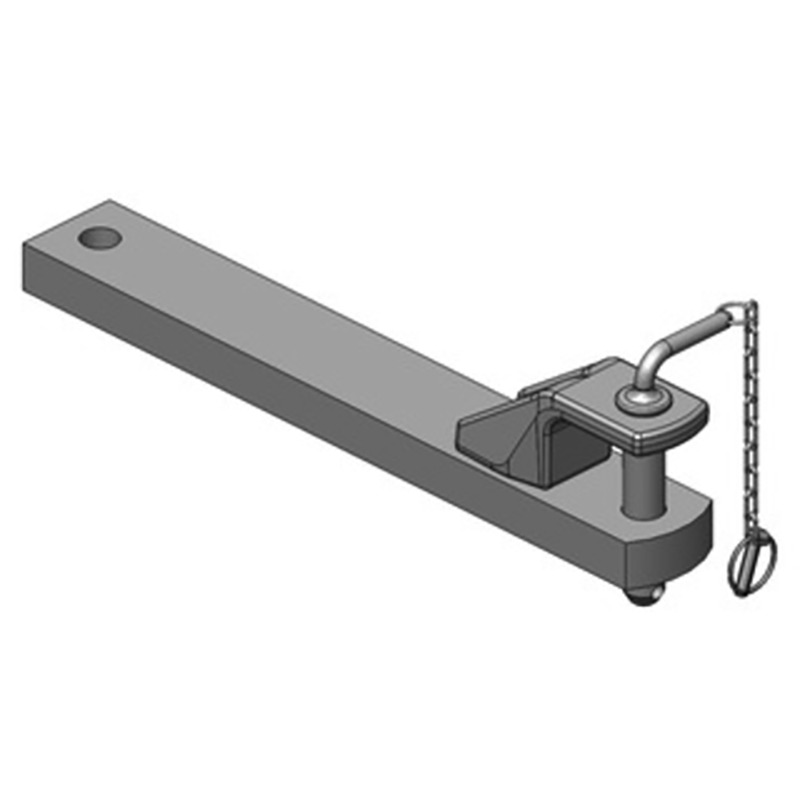

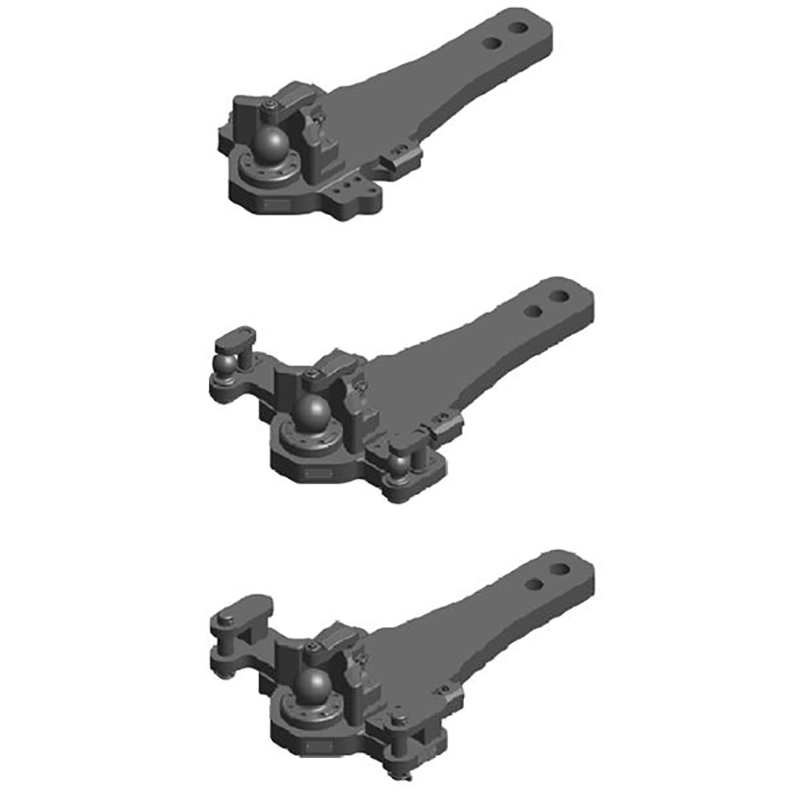

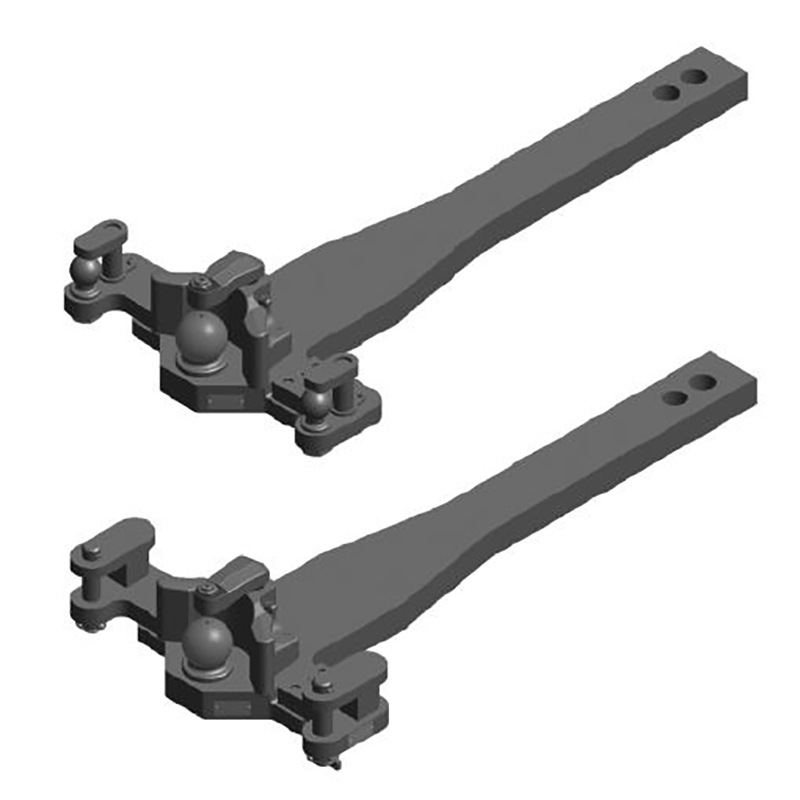

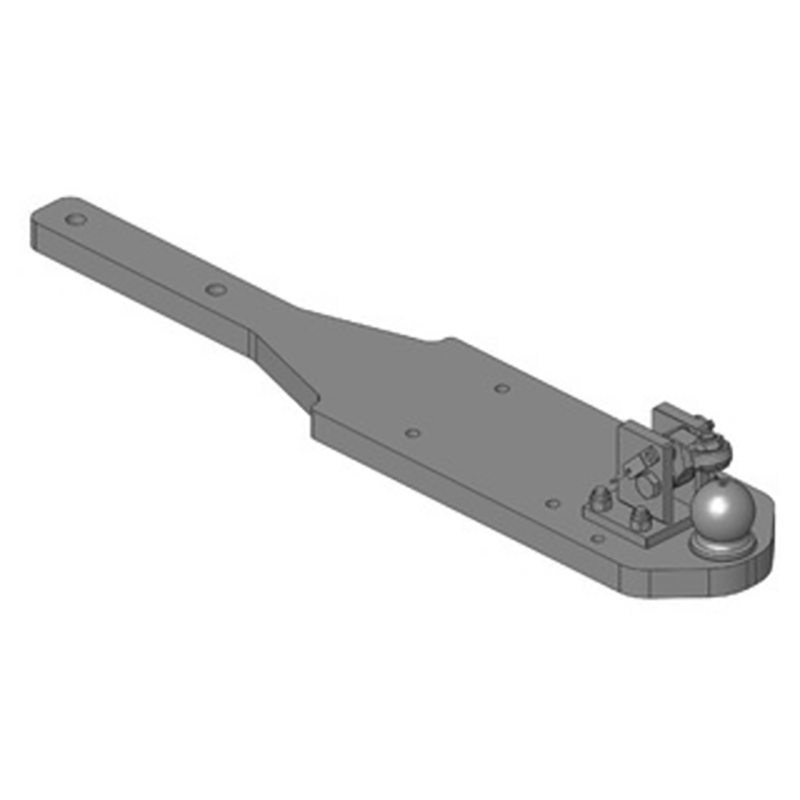

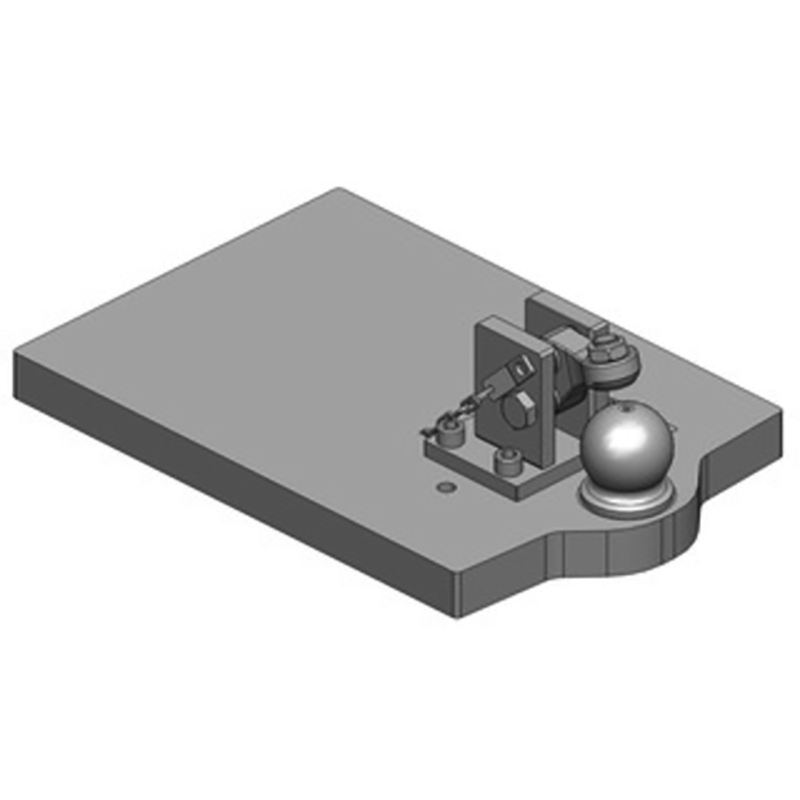

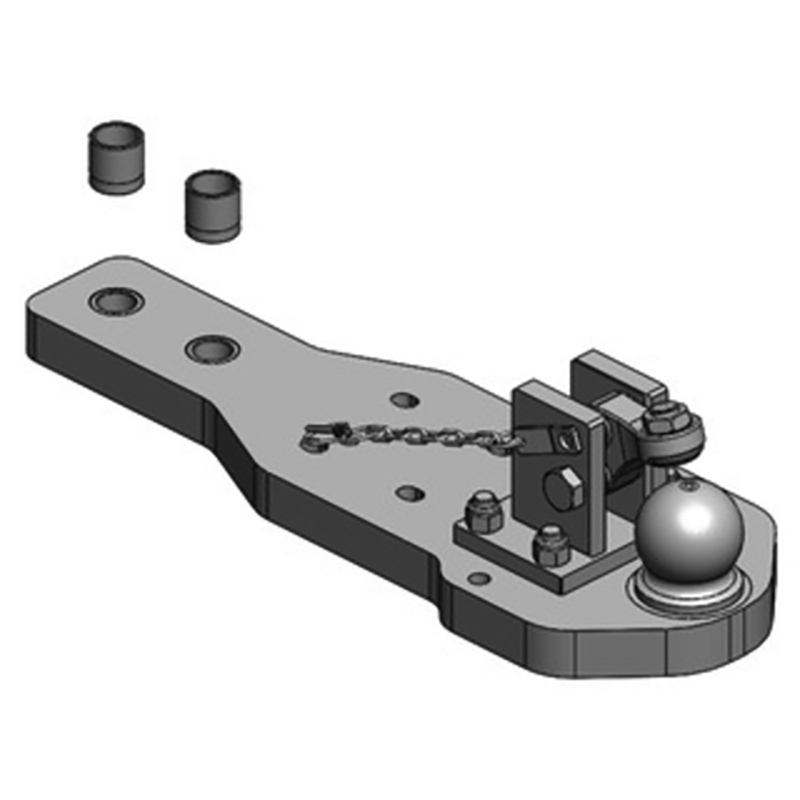

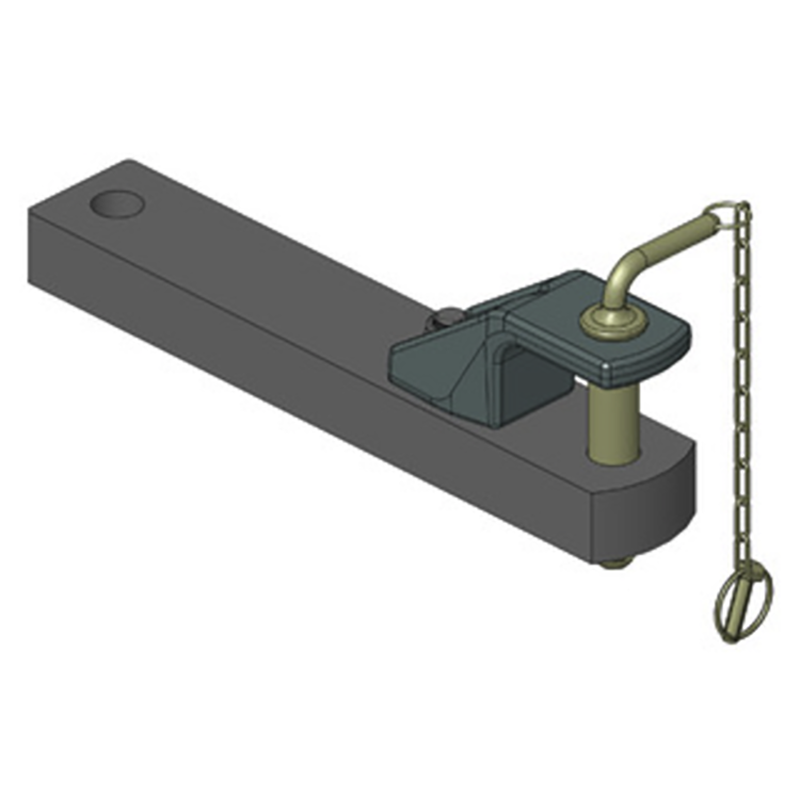

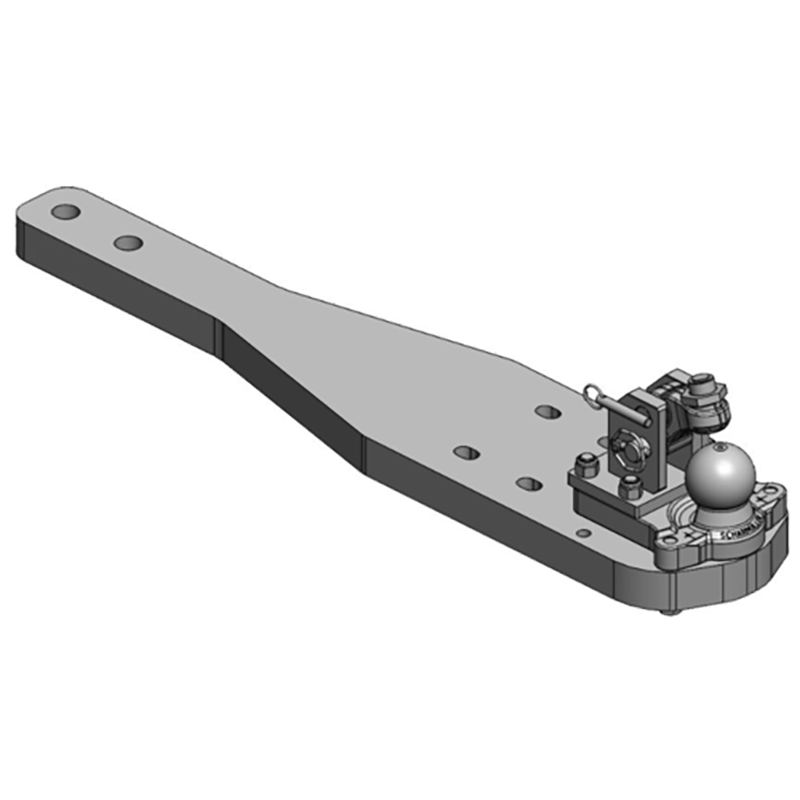

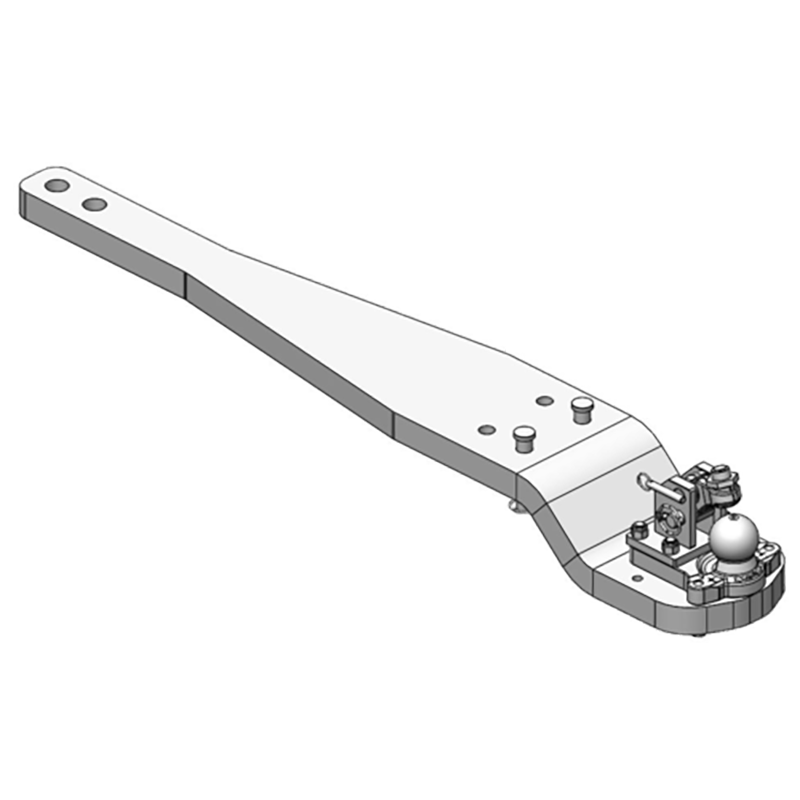

Seitliches Ausweichen im Gelände, geringere Querkräfte, bessere Spurführung. Mit Tragplatten modular verschiedene Kupplungen nutzbar.

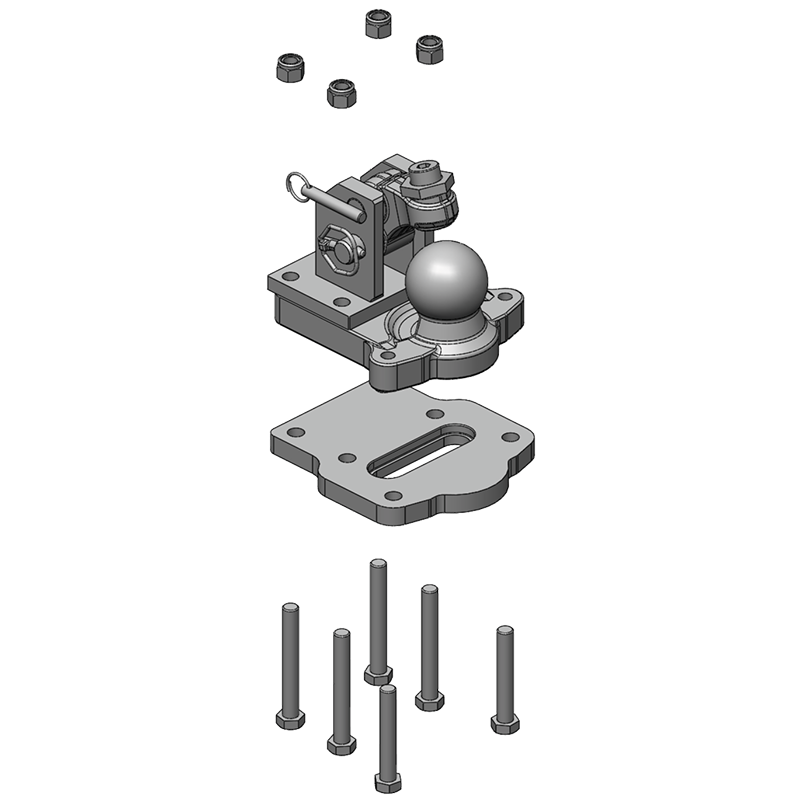

Nach Lochbild/OEM-Schnittstelle, gefordertem D/S und gewünschter Wechselfähigkeit (K80 ↔ Zugmaul ↔ Piton-Fix). Immer OEM-/ECE-Freigaben beachten.

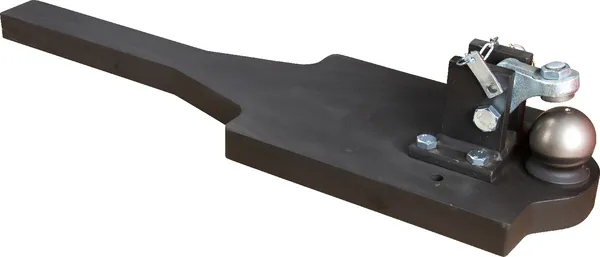

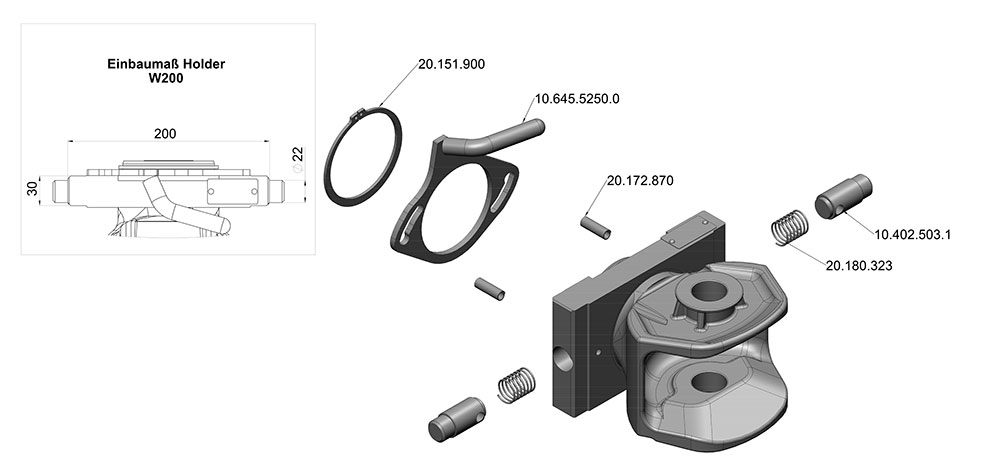

Sie sind die tragende Basisschnittstelle zwischen Rahmen und Kupplung: definieren Einbauhöhe, Lochbild, Anbindung an Schwenkwerke/Zugpendel und beeinflussen zulässige Lasten.

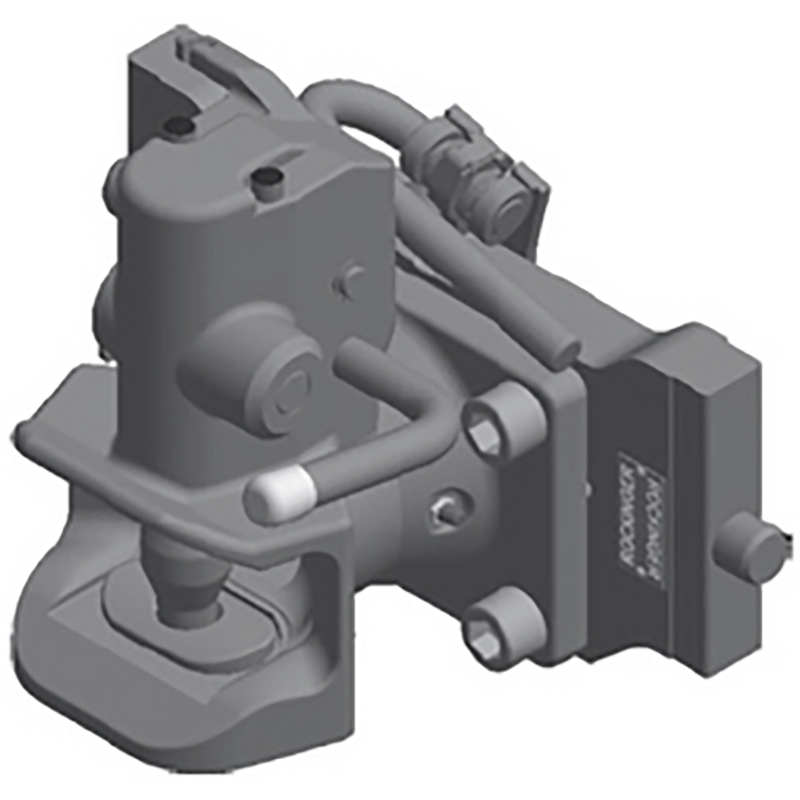

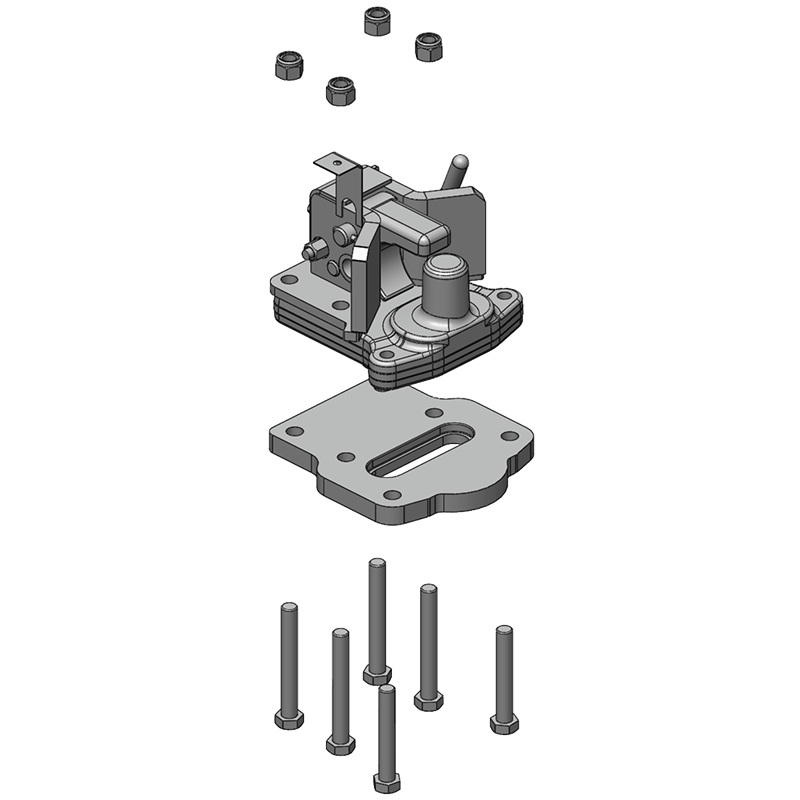

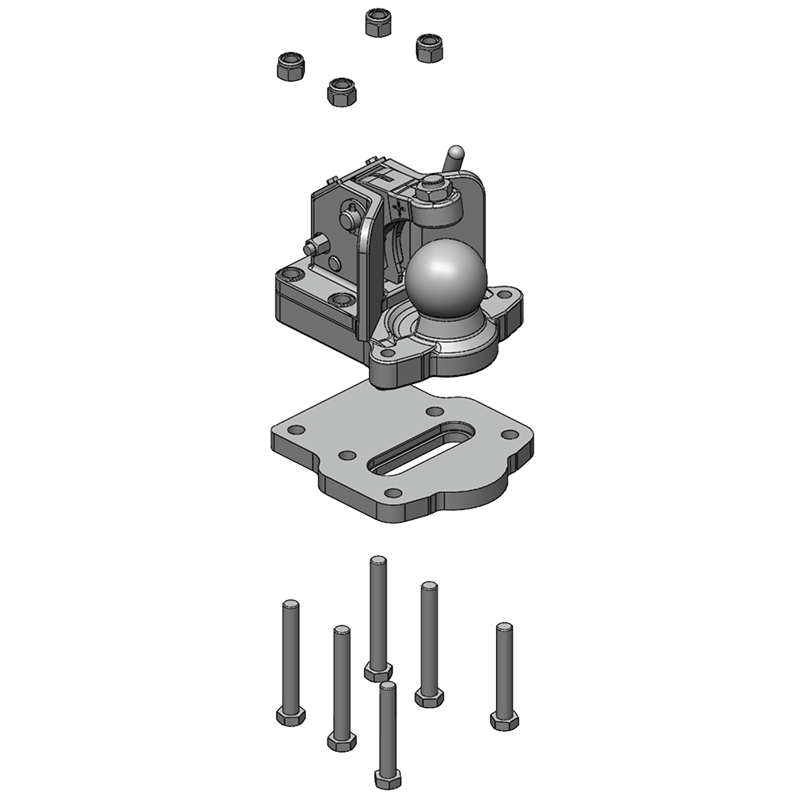

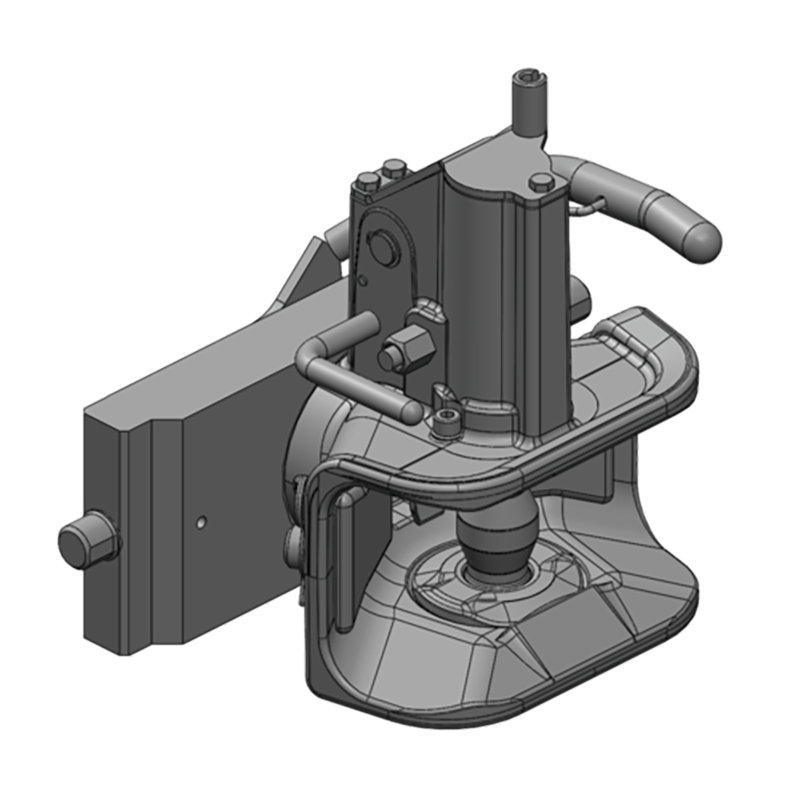

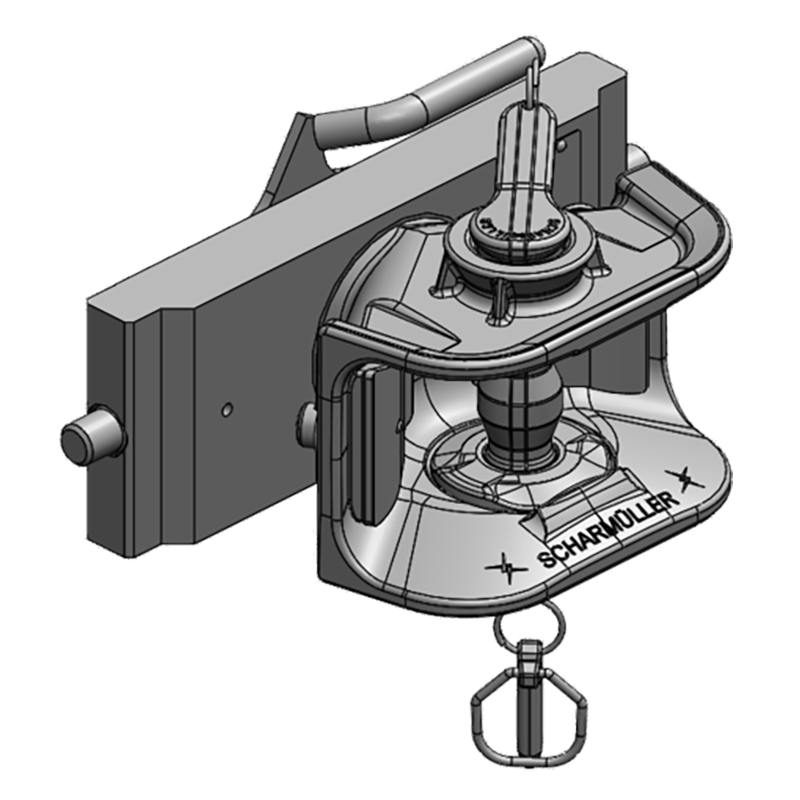

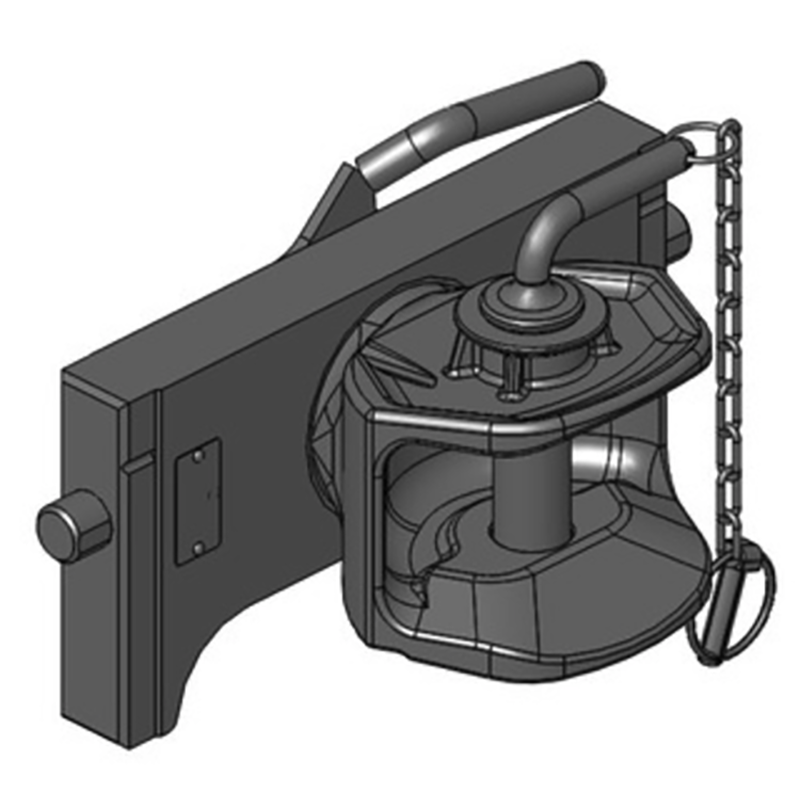

Bei inkompatiblen Schnittstellen oder nötiger Höhen-/Versatzanpassung. Nur geprüfte, freigegebene Adapter einsetzen; Systemsteifigkeit beachten.

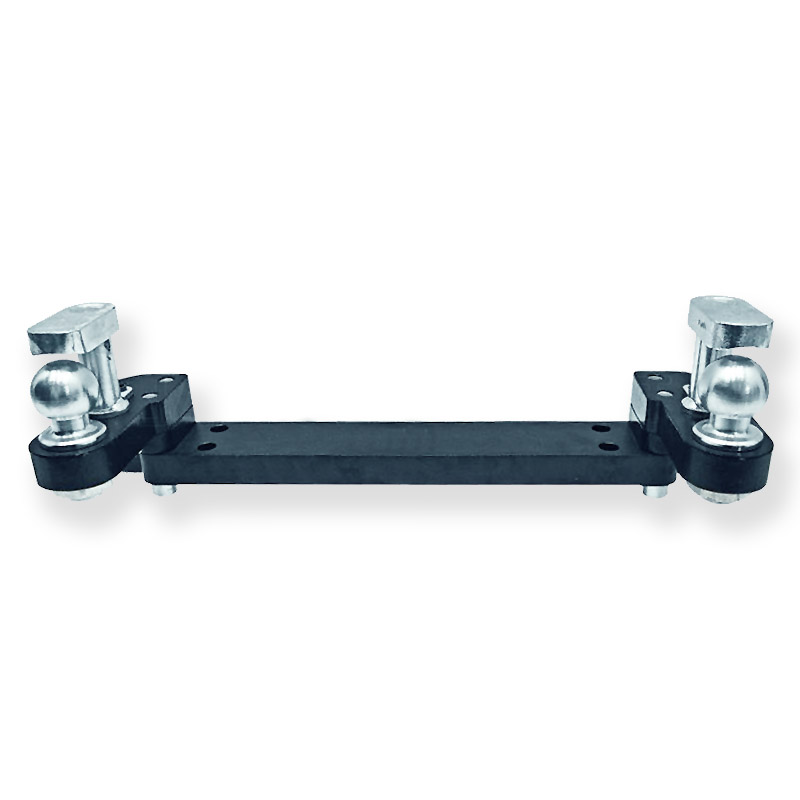

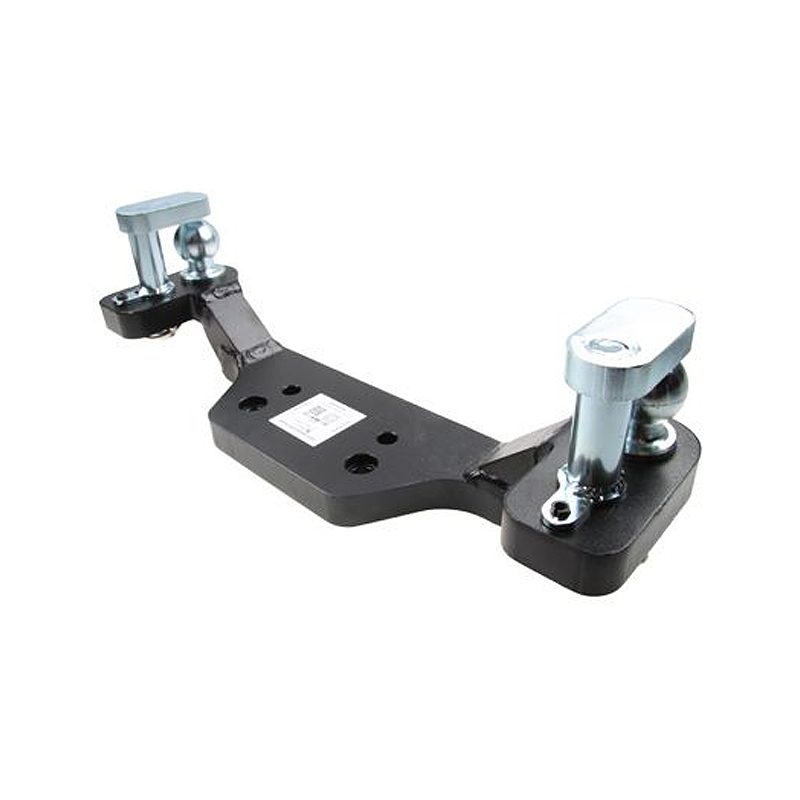

Eine Einrichtung, die Lenkachsen über Deichsel/Kupplung aktiv ansteuert (mechanisch/hydraulisch) – für Spurtreue und geringeren Reifenverschleiß.

Spezielle Zwangslenk-Kupplungen (Steuerkeil/Kulisse) oder definierte Zugösen mit Lenksegment. Nur freigegebene Kombinationen verwenden.

Ja – abhängig von Fahrzeugklasse, OEM-Vorgaben und Einsatz. Einbauhöhe beeinflusst Stützlastverteilung und Fahrstabilität. Immer Herstellerangaben/ECE-R55 beachten.

Höhere Eigengewichte/Heckgeometrien erfordern oft verstärkte Anhängeböcke, angepasste Einbauhöhen und ggf. reduziertes Tempo. Nur anwendungsgeprüfte Systeme nutzen.

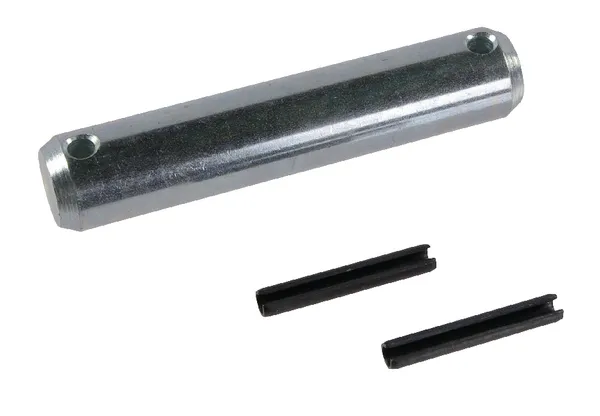

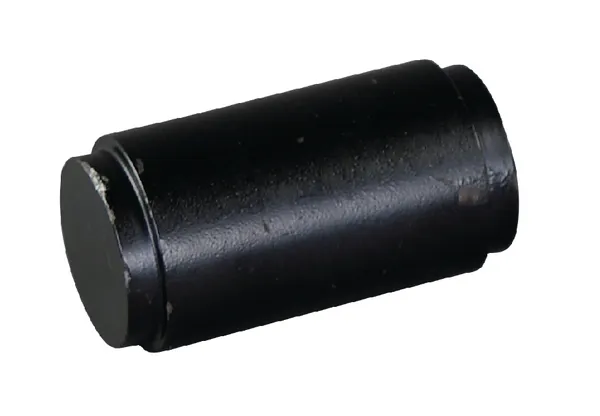

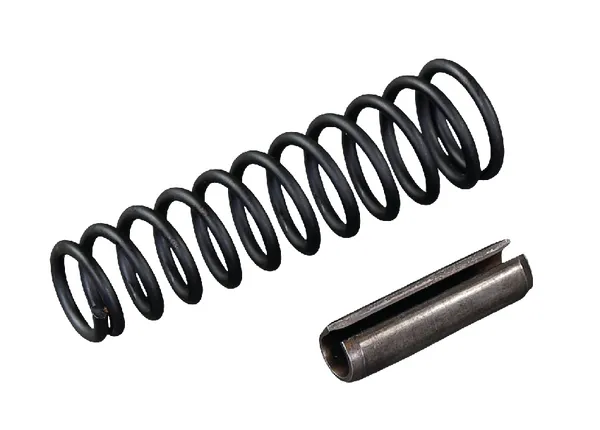

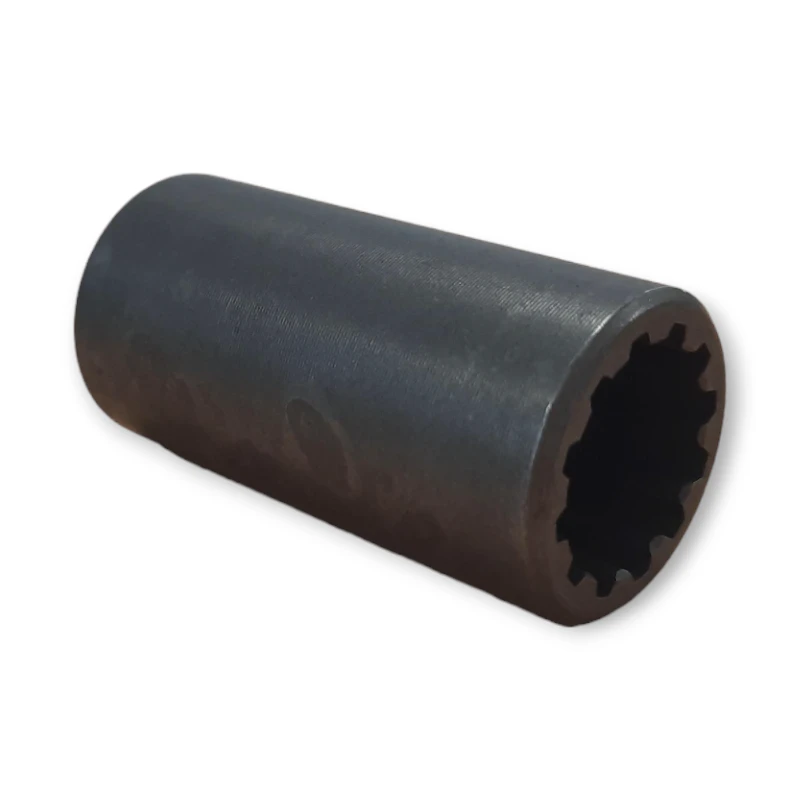

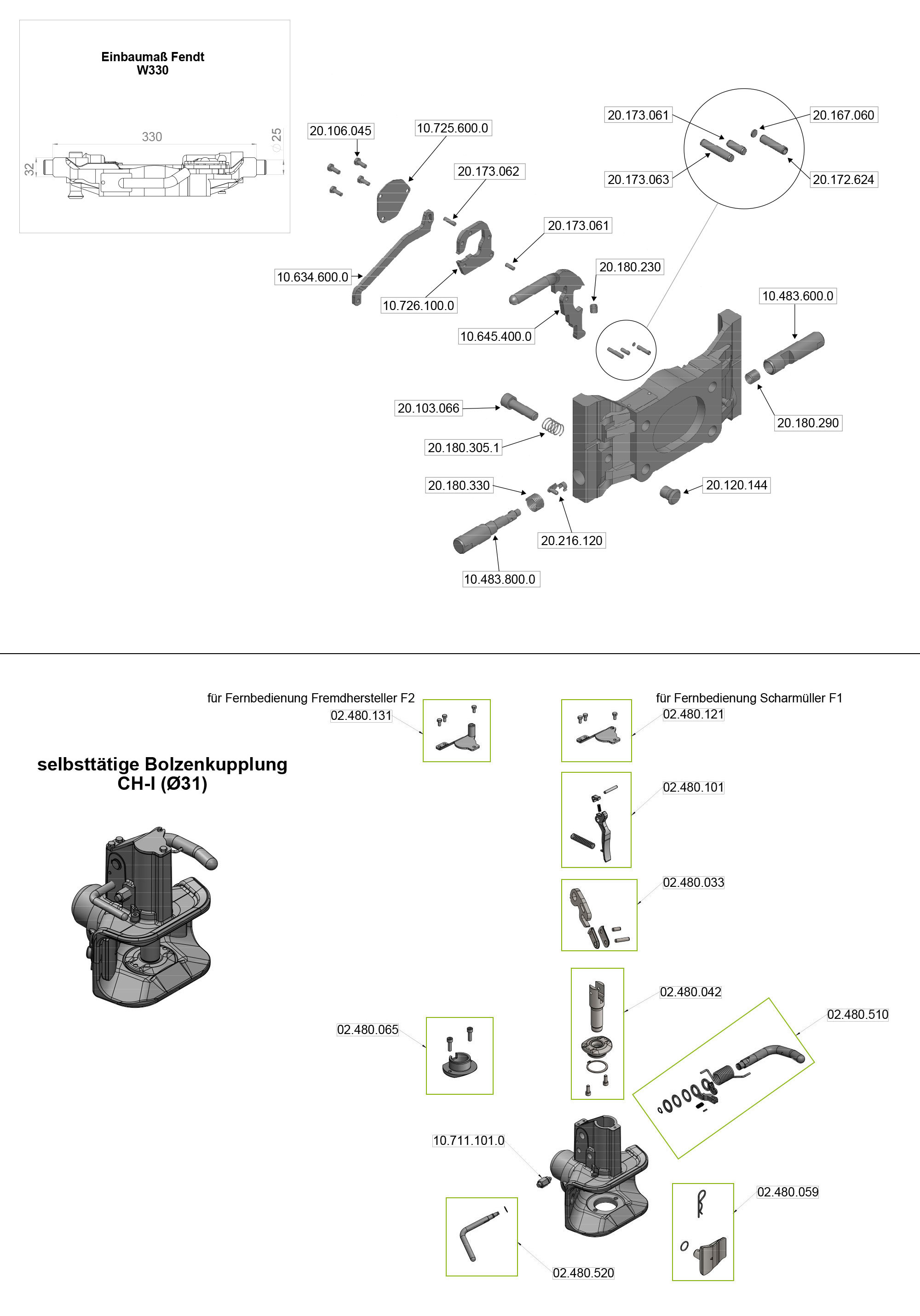

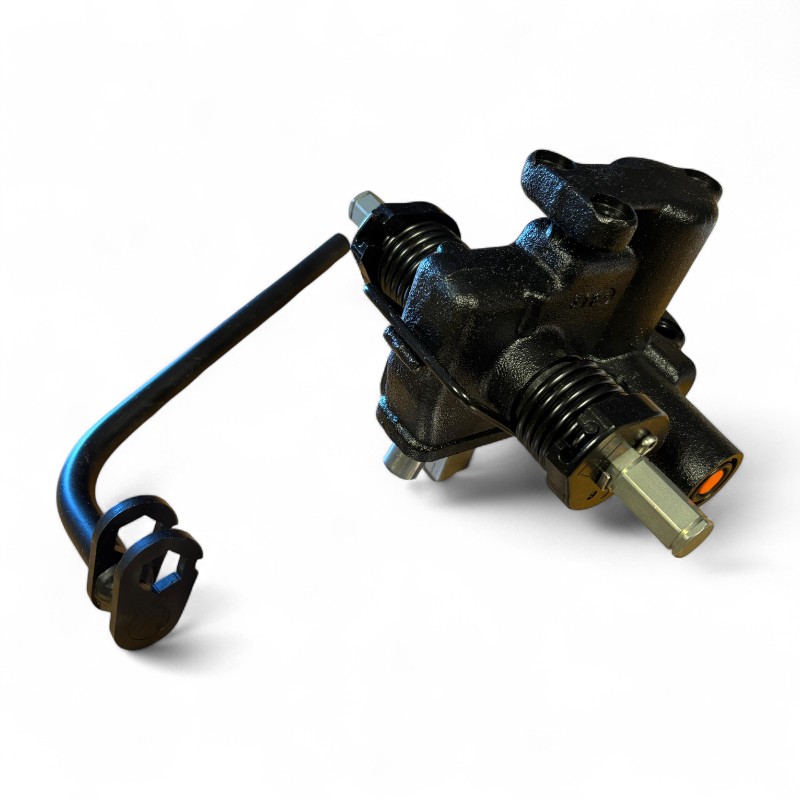

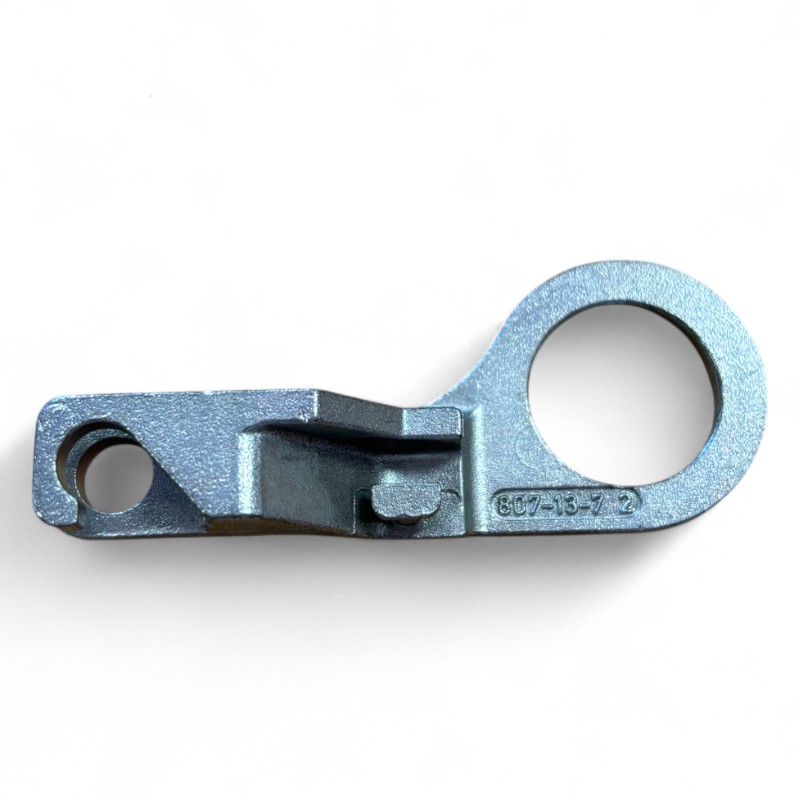

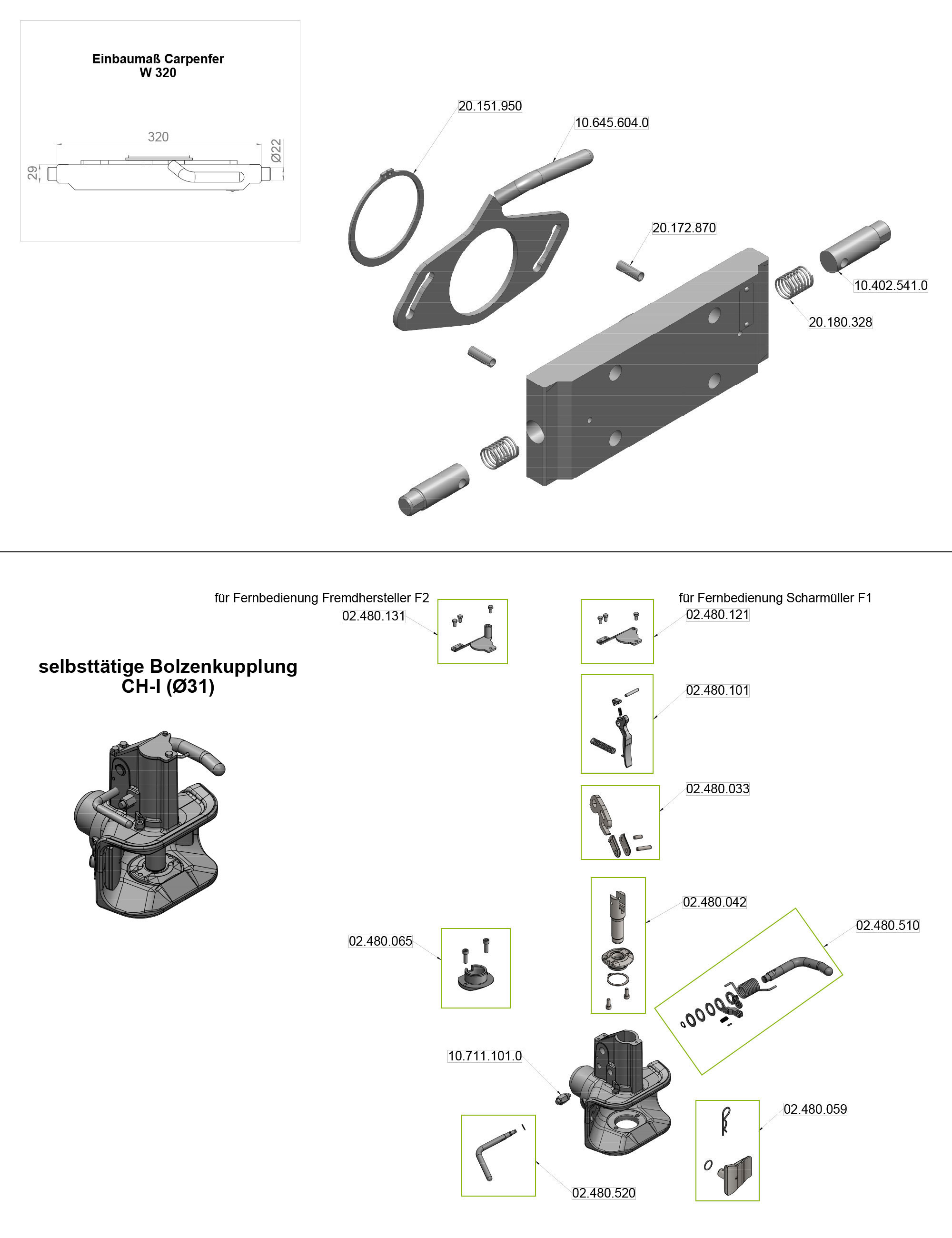

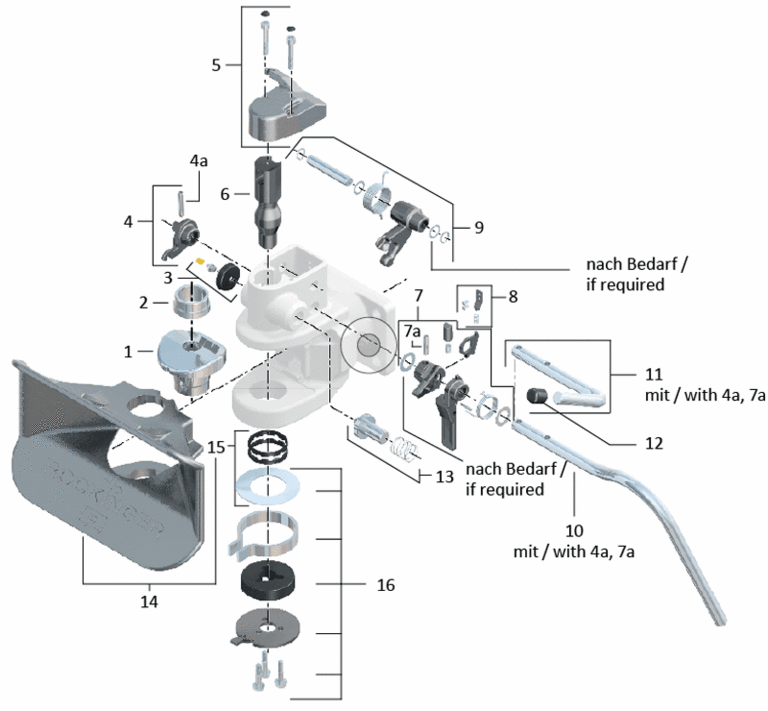

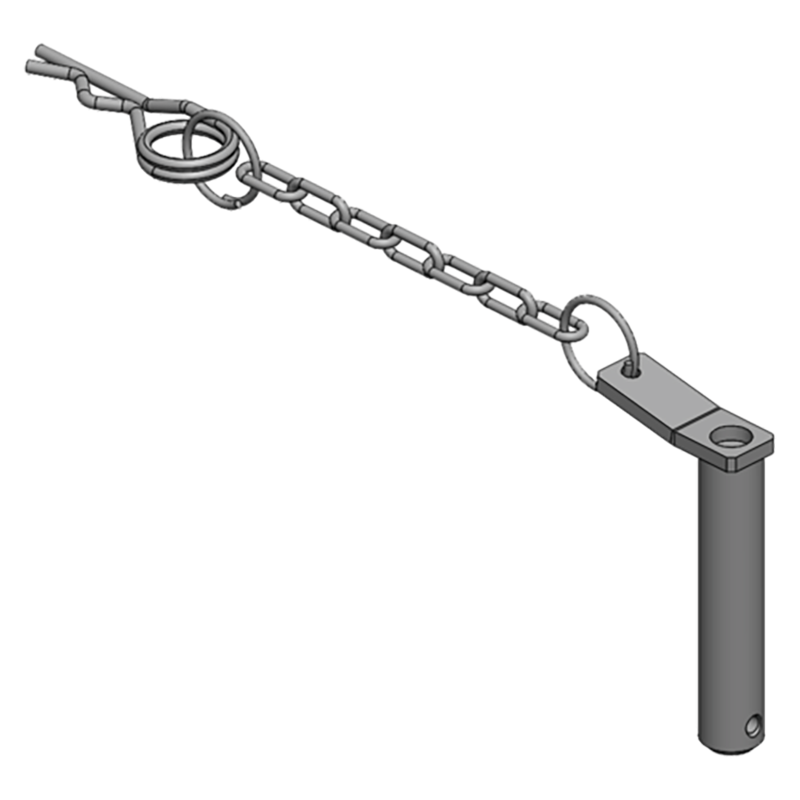

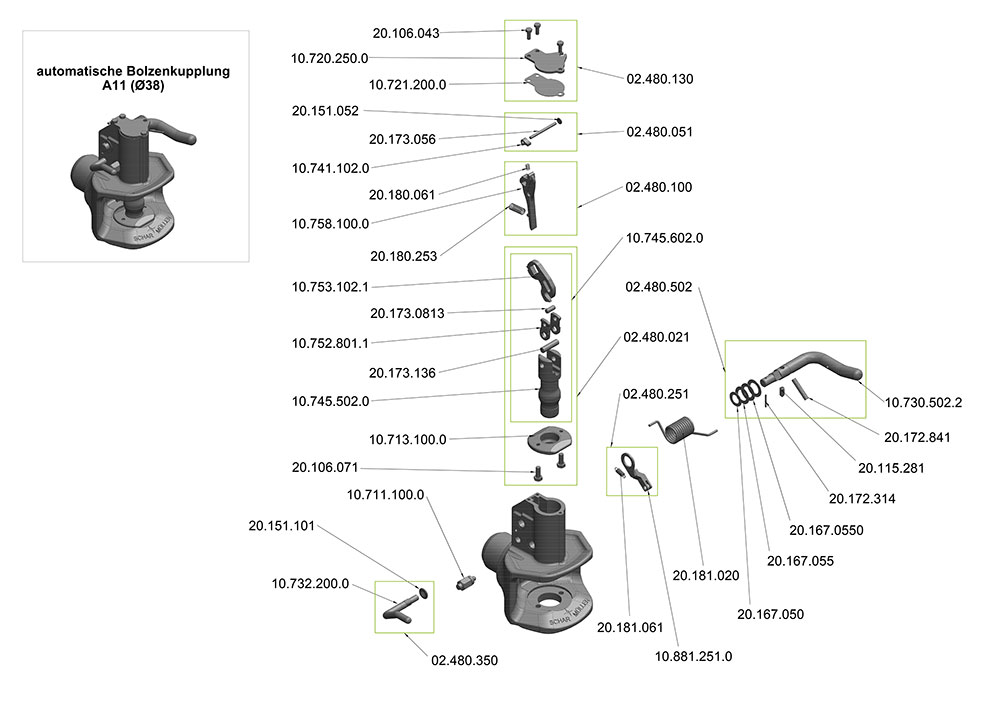

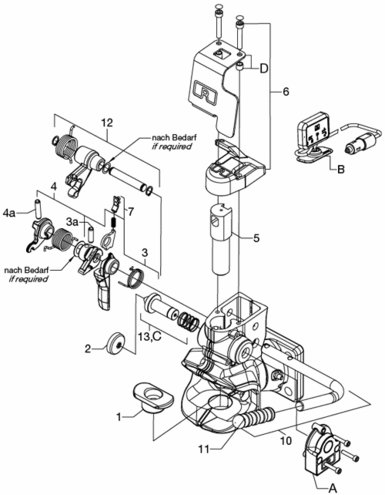

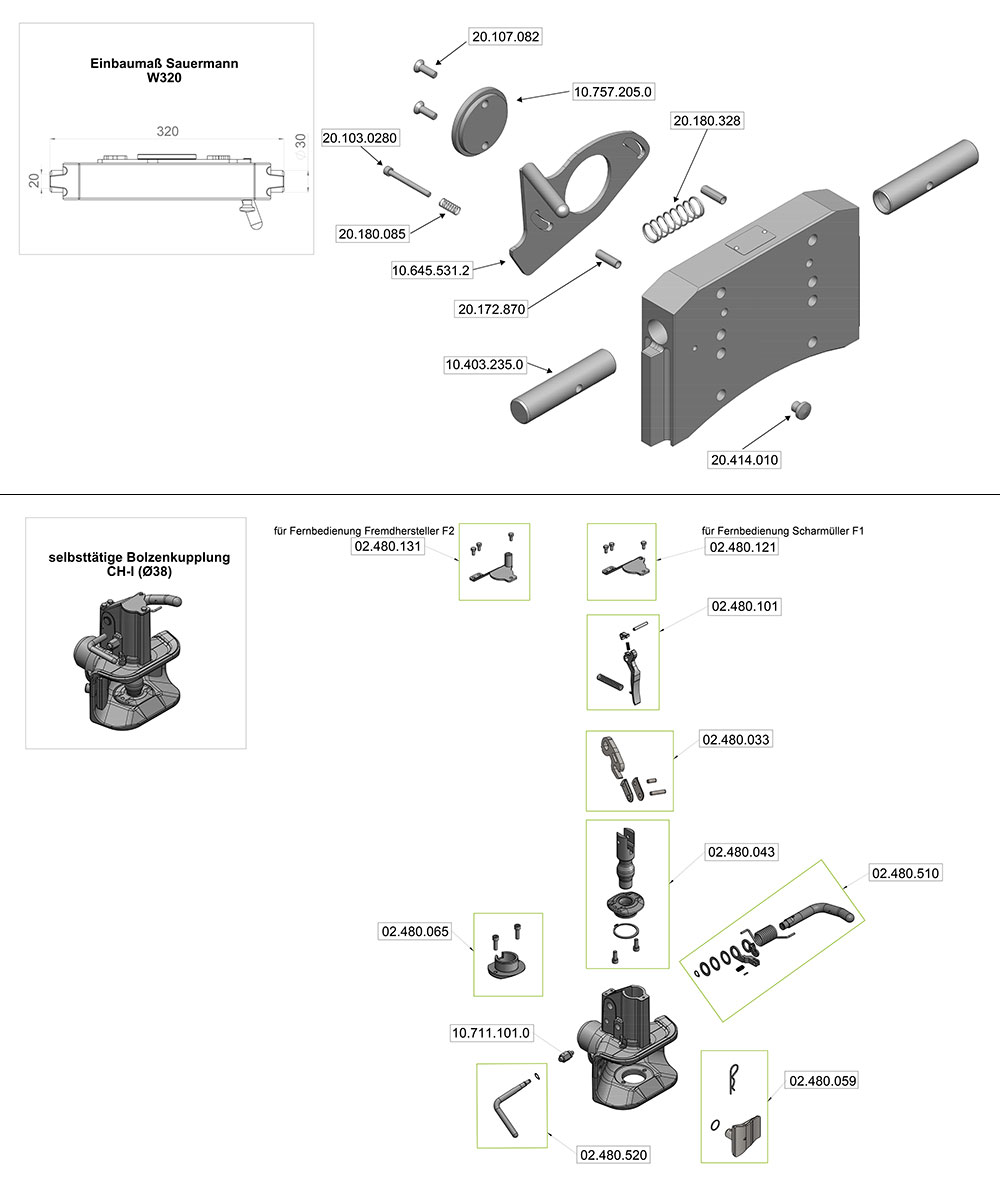

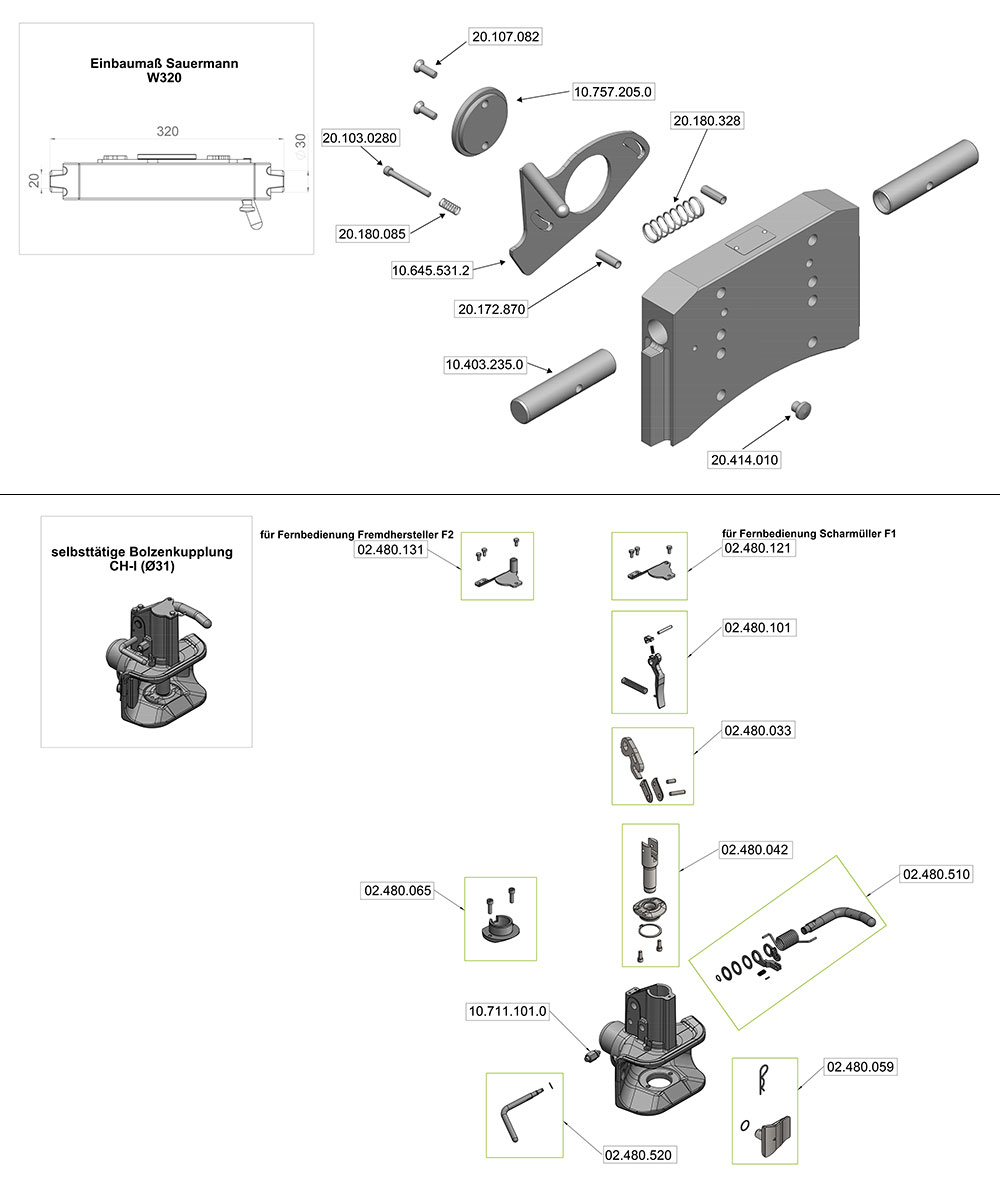

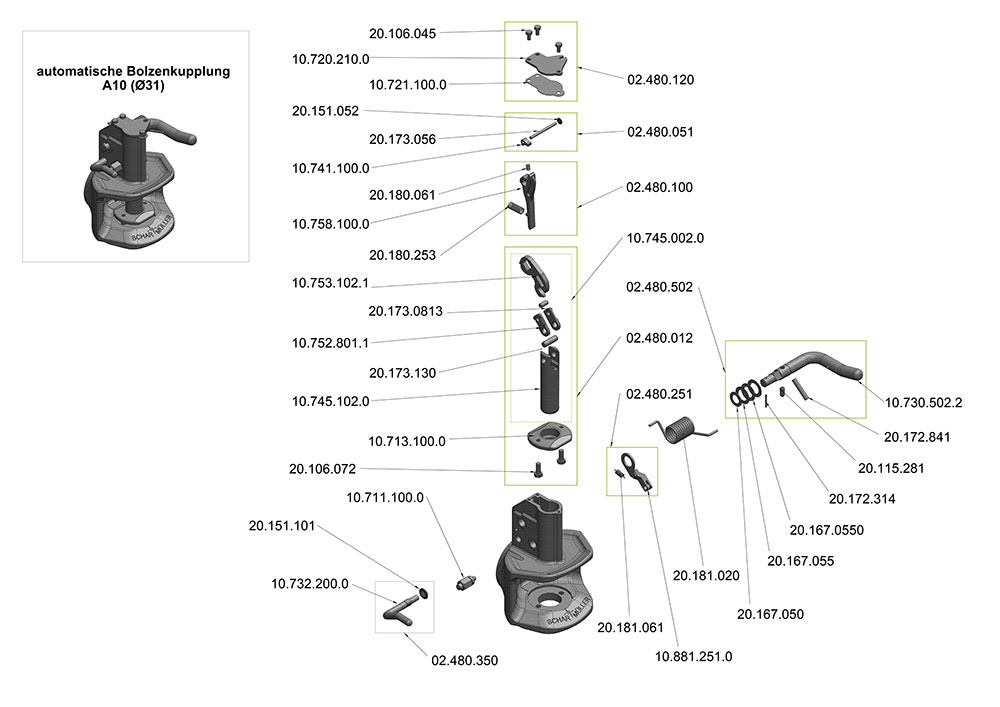

Kalotten, Zugösen, Zapfen, Schließkeile/Riegel, Buchsen, Federpakete, Bolzen, Dämpfereinsätze. Regelmäßig Sicht-/Maßprüfung durchführen.

Nach Herstellerplan: Kontaktflächen sauber, korrekt schmieren, Korrosionsschutz, Drehpunkte freigängig. Nach Hochdruckreinigung erneut schmieren.

Abweichende Lochbilder/Versätze, spezielle Höhenverstellungen, Wechselrahmen, besondere OEM-Anbindungen oder Sensorik. Erfordert Nachweisführung/Genehmigung.

Ja, sofern Bauteilprüfung, ECE-/ABE-Konformität und ggf. Einzelabnahme vorliegen. Projektspezifische Dokumentation obligatorisch.

Typgenehmigungen/ABE, Montage-/Betriebsanleitungen, Messprotokolle, Umbau-/Einbaunachweise, ggf. Einzelabnahmen. Für Flotten: zentrale digitale Ablage.

Entweder standardisieren (z. B. durchgehend K80) oder wechselbare Systeme via Tragplatte/Adapter nutzen. Wichtig: klare Zuordnung kompatibler Paare je Anhänger.

Freigabekette prüfen: Kupplung (D/S) ↔ Zugöse/Kalotte (Geometrie/Werte) ↔ Anhänger (Massen, Deichsel, Tempo). Keine Kombinationen ohne dokumentierte Freigabe.

T=12 t, R=20 t ⇒ D = 9,81 × (12×20)/(12+20) ≈ 73,6 kN. Kupplung mit D ≥ 74 kN nötig; zusätzlich Stützlast S und Geschwindigkeitsfreigabe prüfen.

K80 für Straßen-Transport (spielarm), Zugmaul/Zugöse bzw. Piton-Fix für robusten Feldeinsatz. Verschlussmechanik, Schmierung und Deichselhöhen regelmäßig prüfen/anpassen.
