Hydraulischer Oberlenker KAT 2 mit CBM-Fanghaken 63/75 mm Zylinder | AGCO-Grau

Hydraulischer Oberlenker KAT 2 für alle Schlepperfabrikate

Oberlenker KAT 2-2 mit Fanghaken, Hub 240 mm, AGCO-Grau

Universell einsetzbar für alle Schlepperfabrikate

Gängiges Einbaumaß von 580 mm bis 820 mm. Basierend auf einem robusten Zylinder mit 63 mm Außendurchmesser findet dieser Oberlenker Verwendung in den unteren Leistungsklassen.

Technische Daten

• Kategorie 2 | 2
• Einbaulänge: 580 mm (min) – 820 mm (max), Kugelmitte ↔ Kugelmitte
• Hub: 240 mm (Kugelmitte ↔ Kugelmitte)
• Kugelbreite (Einbaubreite): 51 mm
• Kugel innen: 25,4 mm (erforderliche Bolzenstärke KAT 2)
• Fanghaken KAT 2 für Kugel KAT 2 | 2

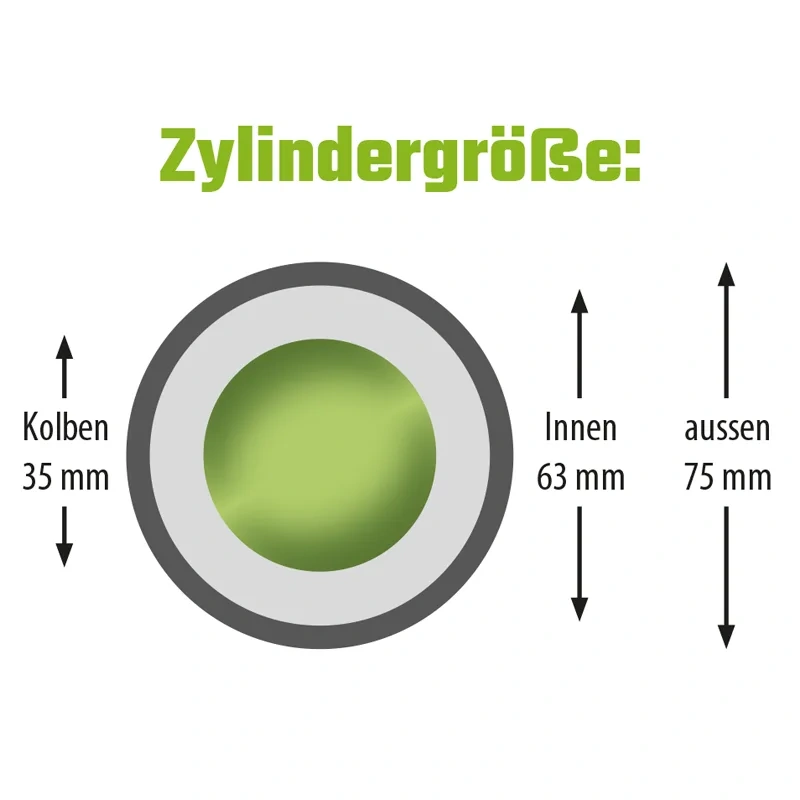

• Zylinderinnendurchmesser: 63 mm
• Zylinderaußendurchmesser: 75 mm
• Kolbenstange: 35 mm
• Zylinderlänge: 355 mm (nur Zylinder!)
• Maß Zylinderboden bis Ende Kugelendstück: 130 mm

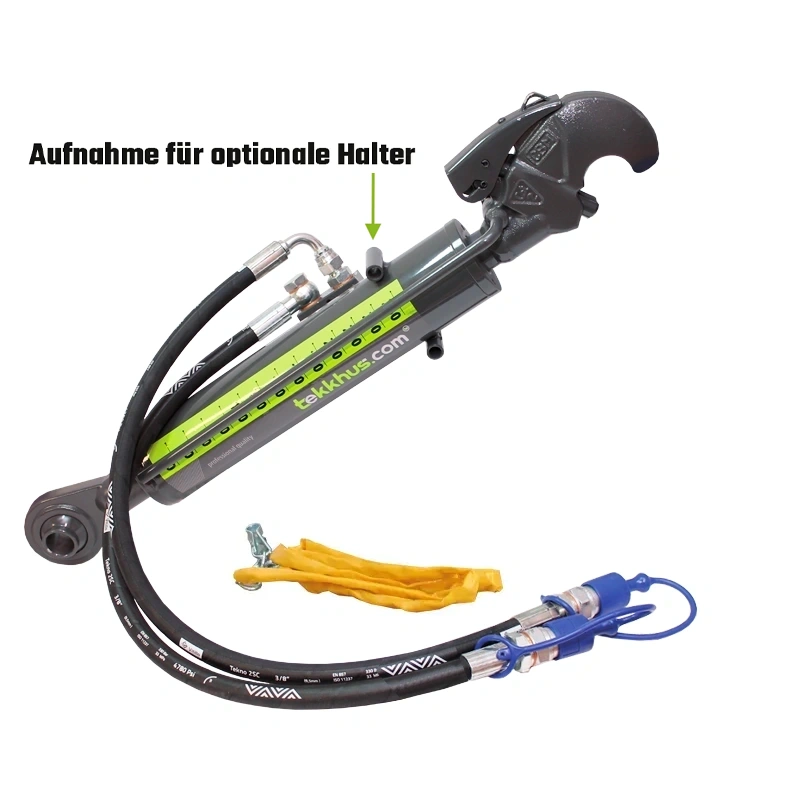

Lieferumfang

• 2× Hydraulikschläuche inkl. Stecker und Staubschutz
• 1x Skala (zur Schubweitenanzeige) zum Aufkleben
• Steuerseil zur Hakenbetätigung
• Oberlenkerkugel für Haken

Vorteile eines hydraulischen Oberlenkers

• Einfache Montage
• Komfortable Bedienung direkt aus der Kabine
• Kein Absteigen zum Einhaken erforderlich
• Auch unter Last verstellbar
• Schnelles An- und Abkuppeln aller Anbaugeräte

Sicherheit & Qualität

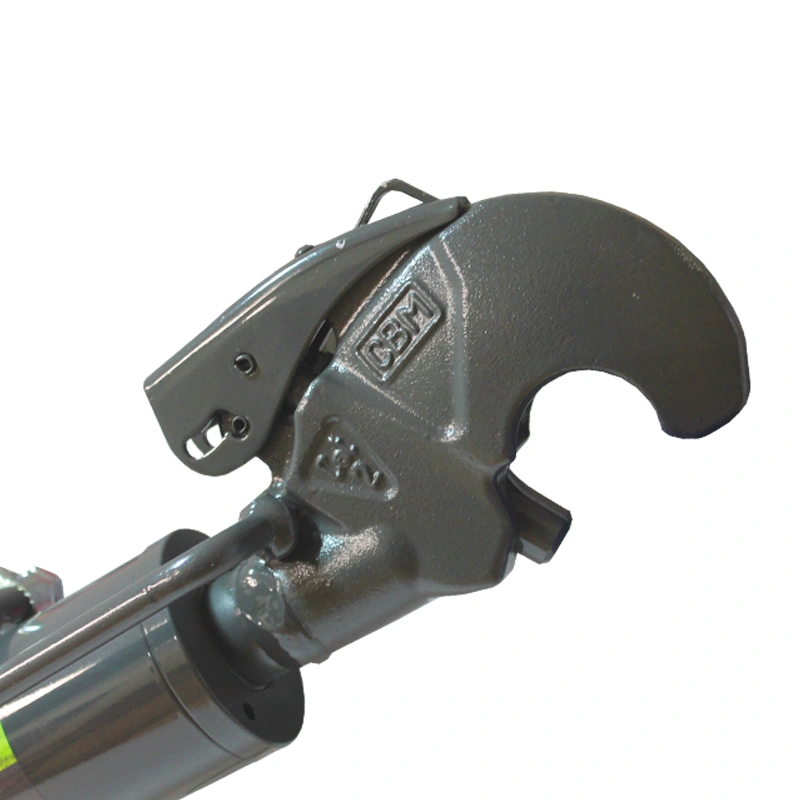

Ein wichtiges Kriterium für die Sicherheit und Stabilität der Oberlenker ist der Fanghaken. Hydraulische Oberlenker von tekkhus werden mit praxisbewährten Qualitätsfanghaken von CBM gefertigt. CBM gilt als einer der führenden Hersteller von Dreipunktteilen und beliefert auch Schlepperhersteller in der Erstausrüstung.

Montage

1. Befestigung des hydraulischen Oberlenkers KAT 2 am oberen Teil des Dreipunkt-Systems mit Bolzen.
2. Anschluss der Hydraulikschläuche am Hydrauliksystem des Schleppers.
3. Geräteseitiger Anschluss über Fanghaken (mit Steuerkette aus der Kabine heraus).

Alternative: Für Schlepper im mittleren Leistungsbereich empfehlen wir den hydraulischen Oberlenker P150071 mit Kardangelenk und stärkerem Zylinder.
