Adapterplatten (Schlitten)

Schnittstellen von Schlittenmaß zu Flanschsystemen

Unsere Adapterplatten sind Schlitten-Einschübe für Anhängeböcke. Sie adaptieren ein vorhandenes Schlittenmaß (z. B. 311/22/30, 355/32/25, 275/25/25) auf ein oder mehrere Flansch-Lochbilder (140×80 / 160×100), sodass darauf Flansch-Zugmäuler, Flansch-Kugelkupplungen (K80/K50) oder passende Piton-Fix-Träger montiert werden können. Ideal bei exotischen Schlittenmaßen oder wenn eine bestimmte Zugmaul-Variante nur als Flanschkopf verfügbar ist.

Typische Einsatzfälle

Schlittenmaß ≠ Standard: Adapterplatte gleicht auf gängige Flanschbilder (140×80 / 160×100) aus.
Systemwechsel: Schlitten-Einschub → Flanschkopf (K80/K50, Flansch-Zugmaul) oder Piton-Fix-Träger.
Mehrloch-Adapter: ein Einschub, mehrere Lochbilder – höhere Teileverfügbarkeit im Service.
Retrofit: Bestandsmaschine auf definierte, dokumentierte Schnittstellen bringen (ohne Eigenbau).

Schnellfilter

Marke:Scharmüller | ROCKINGER
Schlittenmaß:311/22/30 | 355/32/25 | 275/25/25 | weitere
Ziel-System:K80/K50 (Flanschkopf) | Flansch-Zugmaul | Piton-Fix-Träger
Flansch-Lochbild:140×80 | 160×100 | mehrfach

Kompatibilitäts-Matrix (Orientierung)

Schlittenmaß (Anhängebock)	Adapterplatten-Funktion	Ziel-Flansch / System	Hinweis
311/22/30	Schlitten-Einschub → Flansch	140×80 (M16) → K80/K50 oder Flansch-Zugmaul	Standard-Retrofit für mittlere Klassen
355/32/25	Schlitten-Einschub → Flansch	160×100 (M20) → K80 (verstärkt) / Flansch-Zugmaul	Für höhere D/S-Anforderungen geeignet
275/25/25 oder „exotisch“	Schlitten-Einschub → Mehrloch-Flansch	140×80 & 160×100 (kombiniert) / Piton-Fix-Träger	Ein Einschub deckt mehrere Köpfe ab
alle	Systemwechsel	Schlitten → Flansch-Zugmaul / Flansch-K80 / Piton-Fix	Freigaben & Einbauvorgaben beachten

Markenfokus

Marke	Stärken	Bevorzugte Anwendungen
Scharmüller	Breites Portfolio an Schlitten-Einschüben & Mehrloch-Adaptern	Adaption auf K80-Flanschköpfe, Flansch-Zugmäuler, Piton-Fix-Träger
ROCKINGER	Robuste, dokumentierte Schnittstellen; klare Unterlagen	Zugmaul-Flanschlösungen, definierte Retrofit-Kits

Montage & Dokumentation

Montage ausschließlich als Schlitten-Einschub im Anhängebock; keine Modifikationen am Bock/Schlitten.
Flansch-Befestigung gemäß Hersteller: Lochbild, Gewinde (M16/M20), Befestigungssatz/Festigkeitsklasse, Anzugsmomente.
Komplette Kombination (Schlitten → Adapterplatte → Flanschkopf) gegen Freigabe, D-/S-Wert, Prüfzeichen prüfen und dokumentieren.
Nach Montage: Verriegelung/Spiel und Schraubenanzug kontrollieren; Nachziehintervall einplanen.

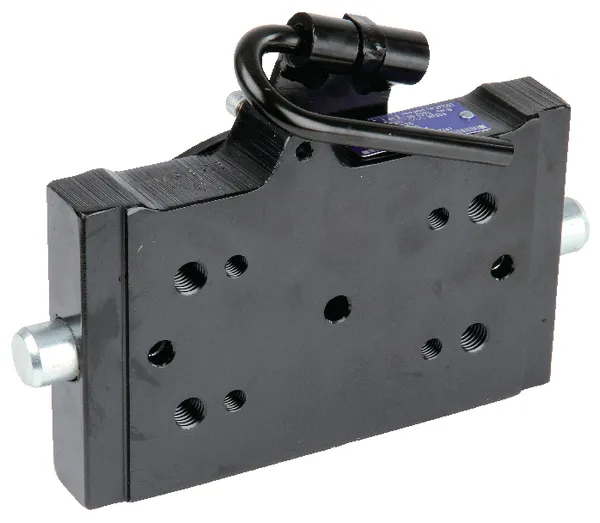

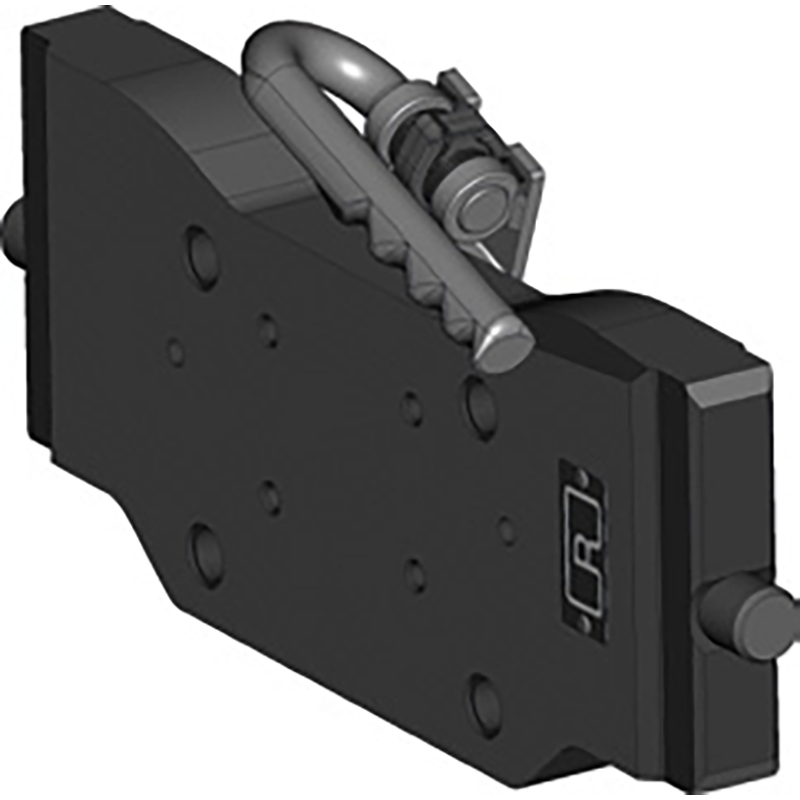

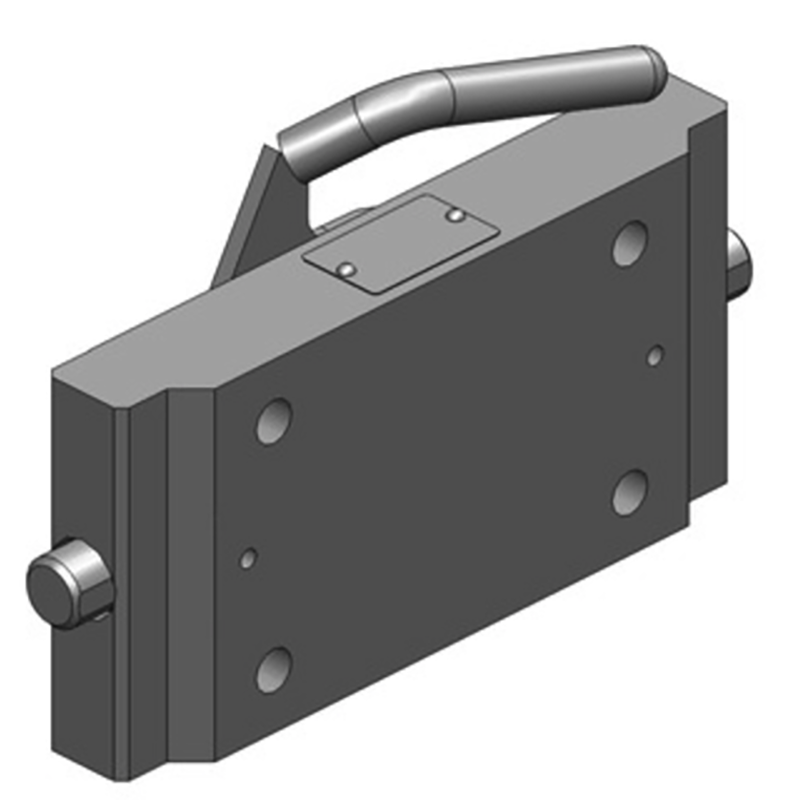

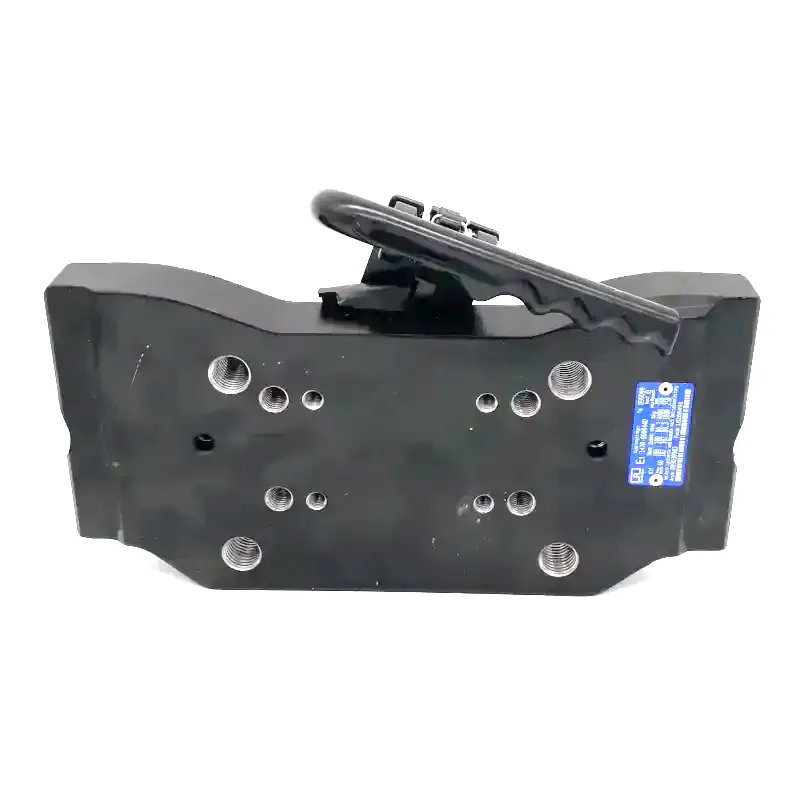

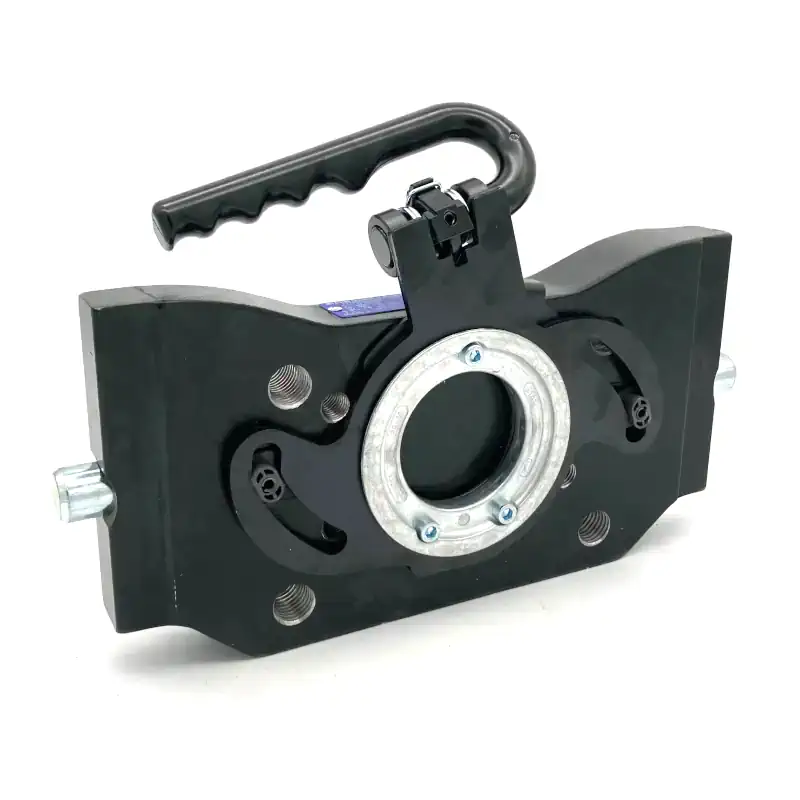

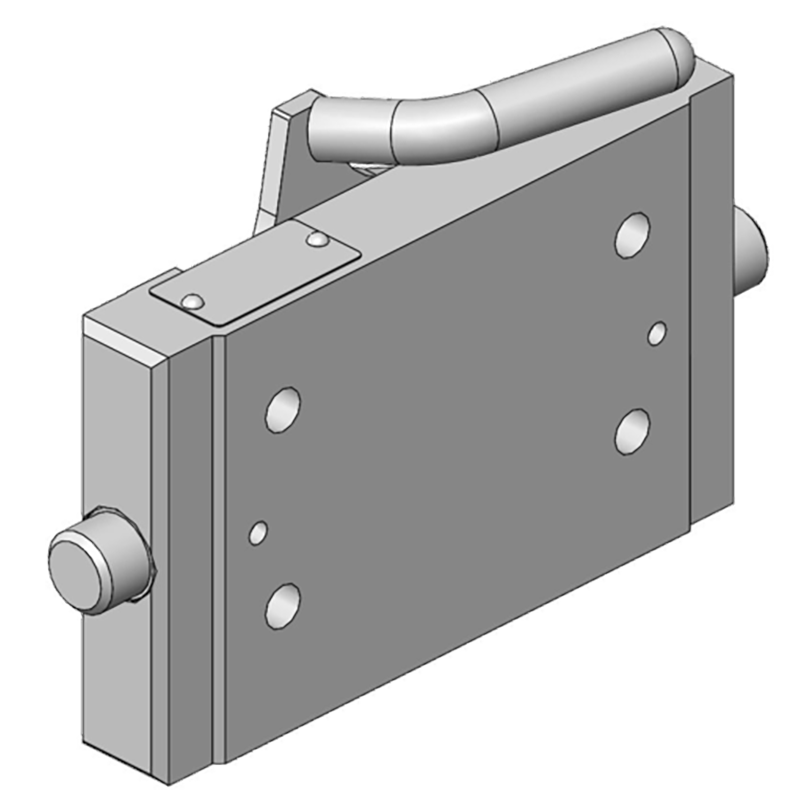

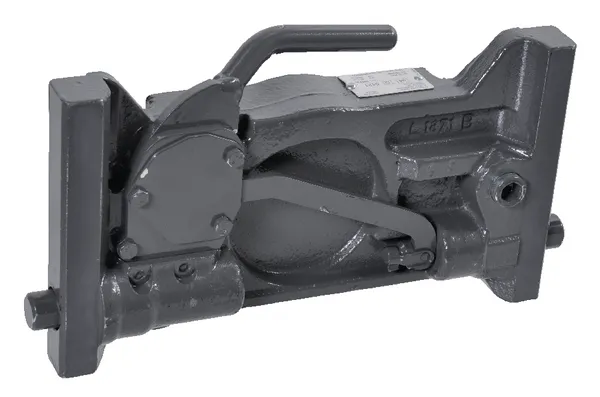

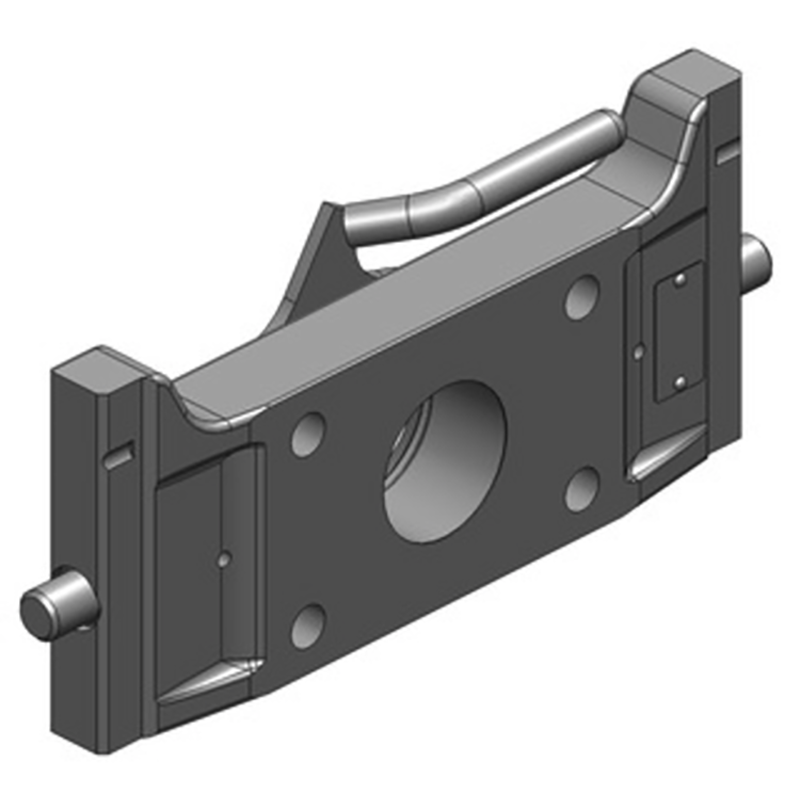

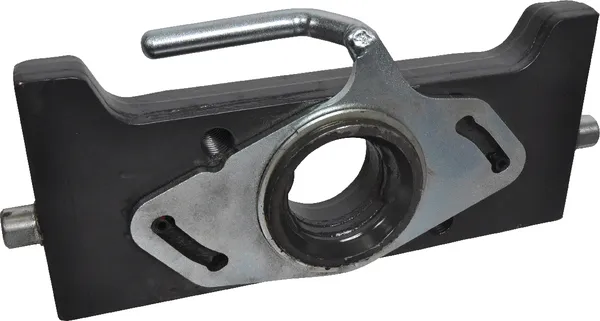

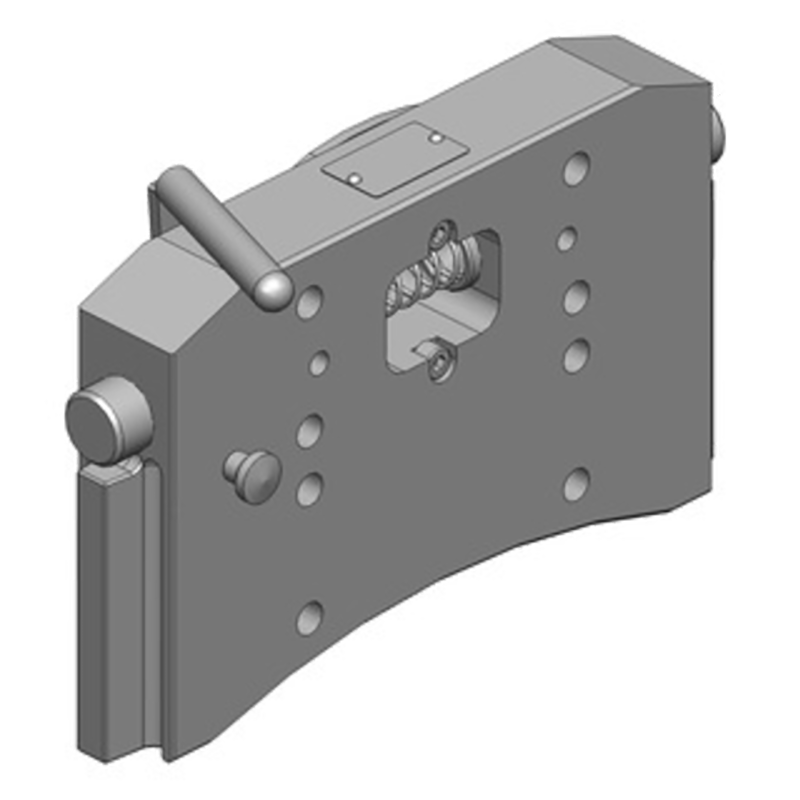

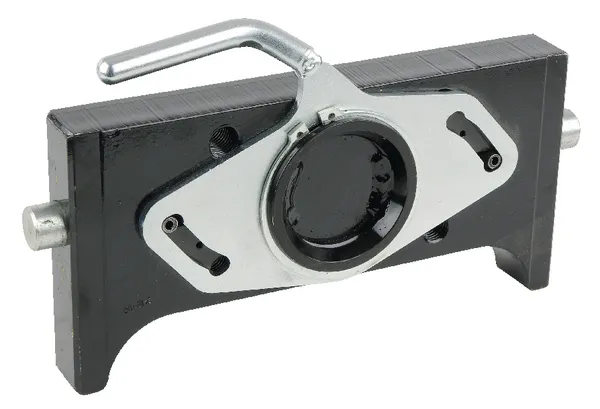

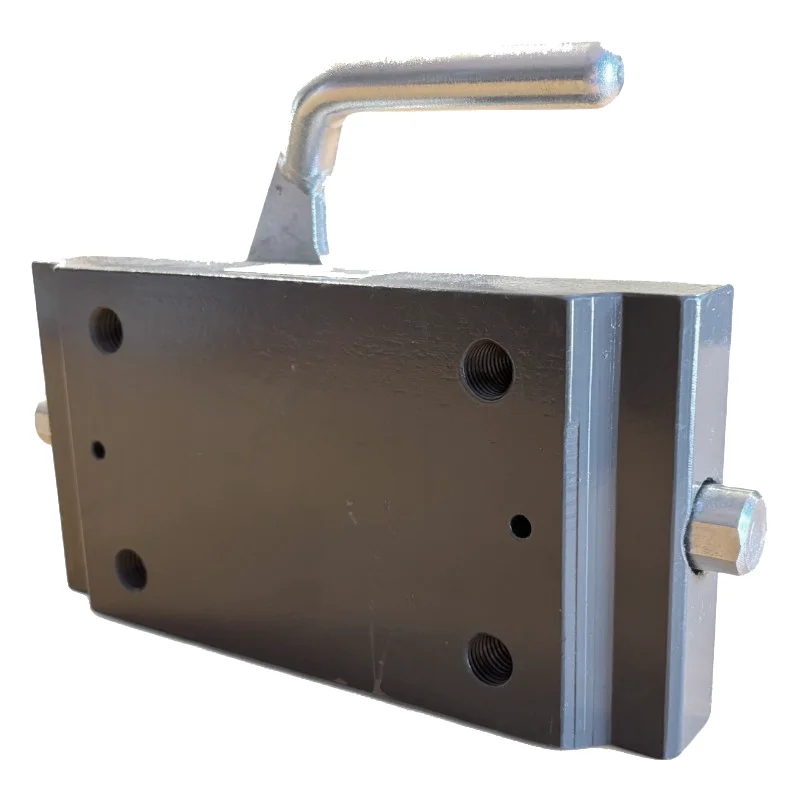

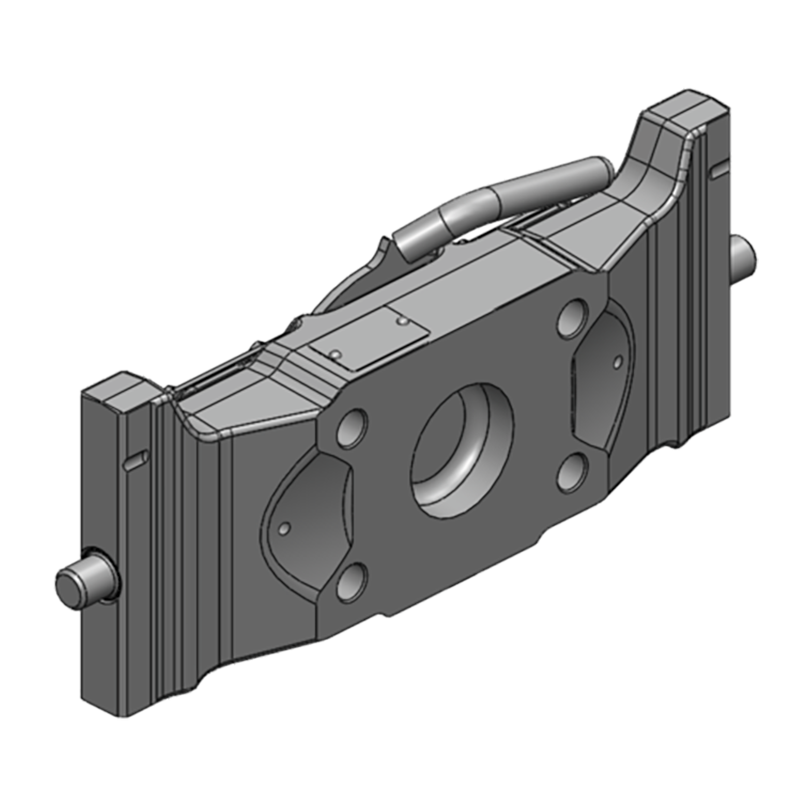

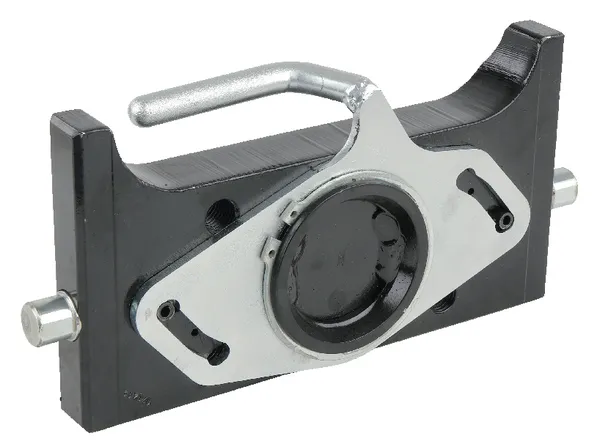

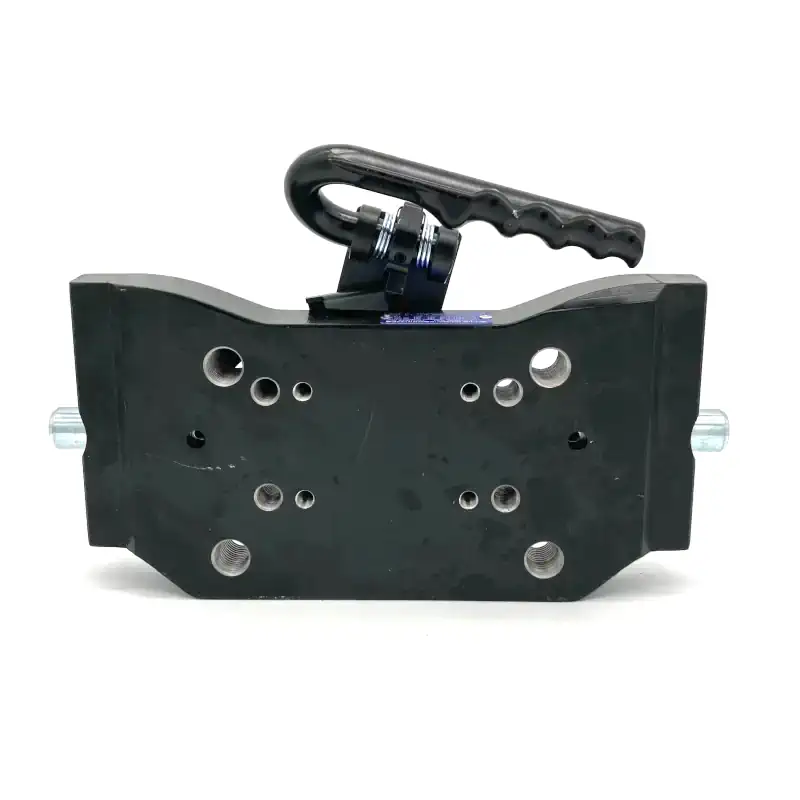

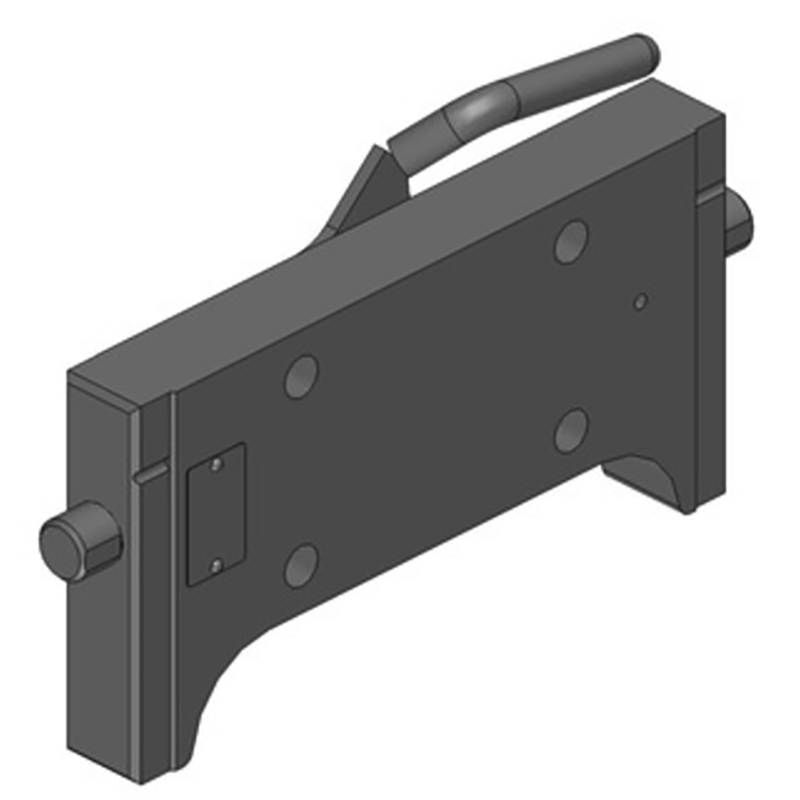

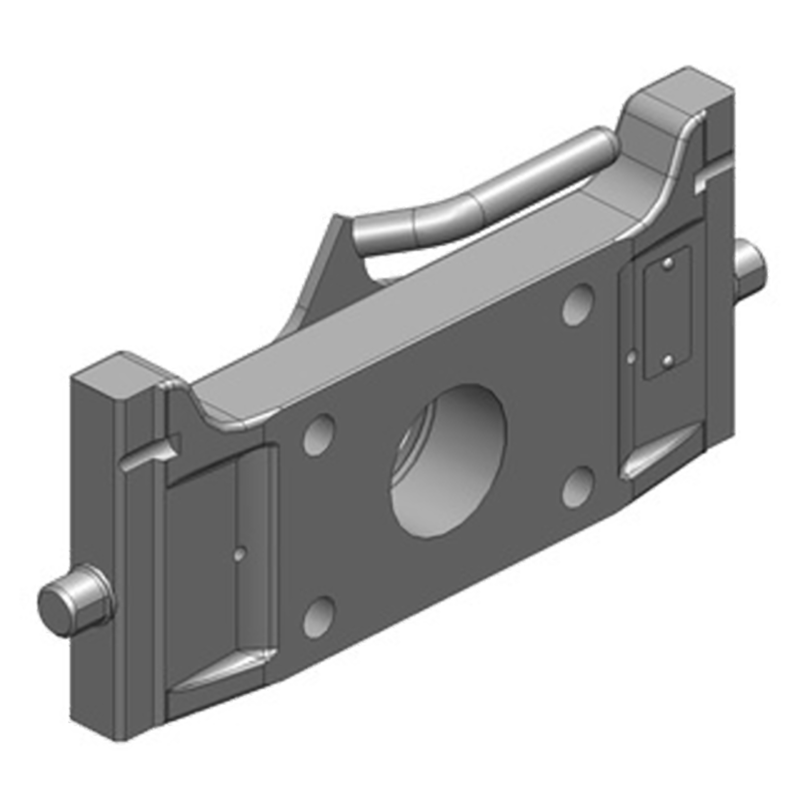

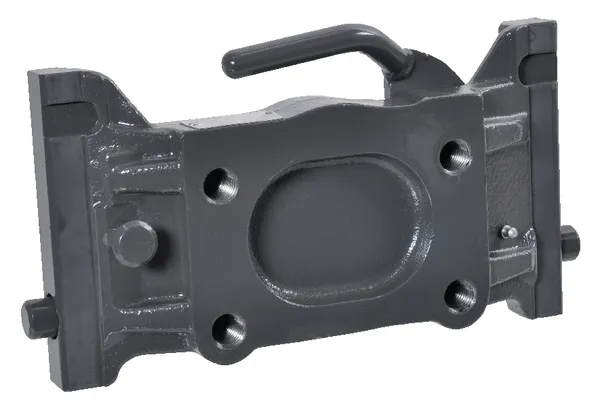

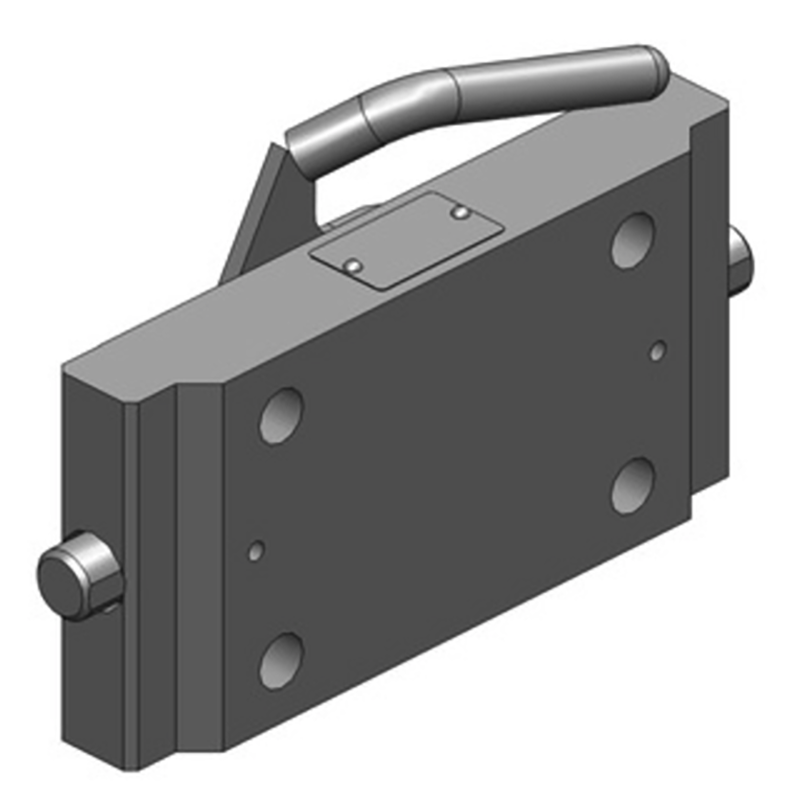

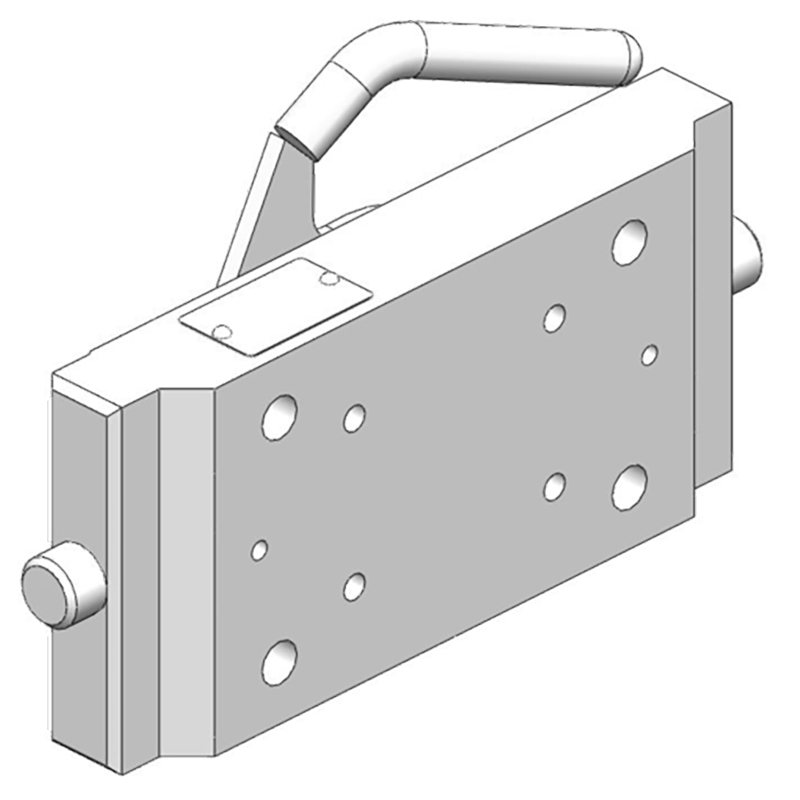

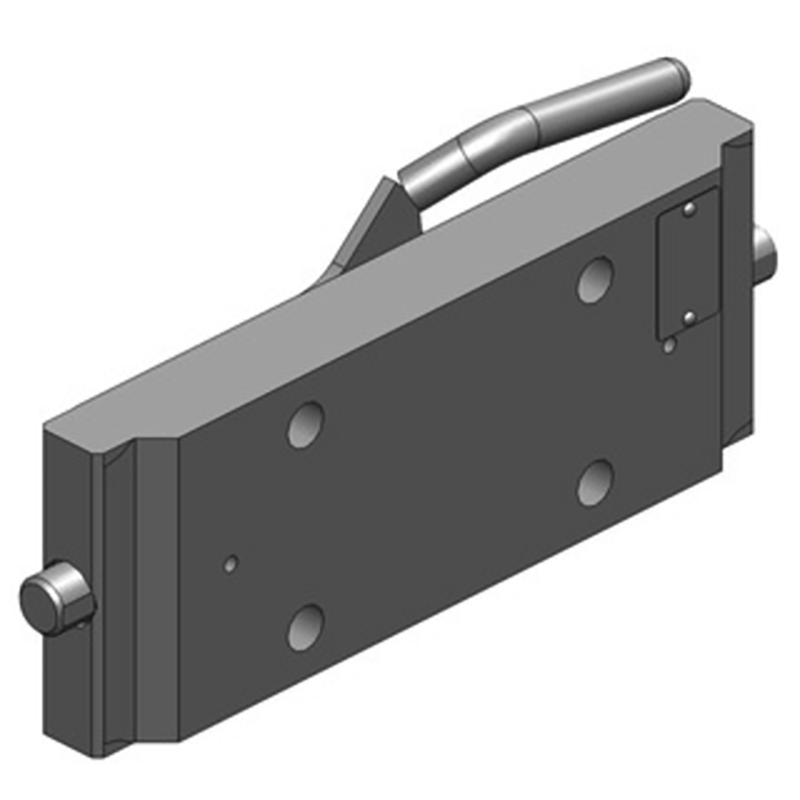

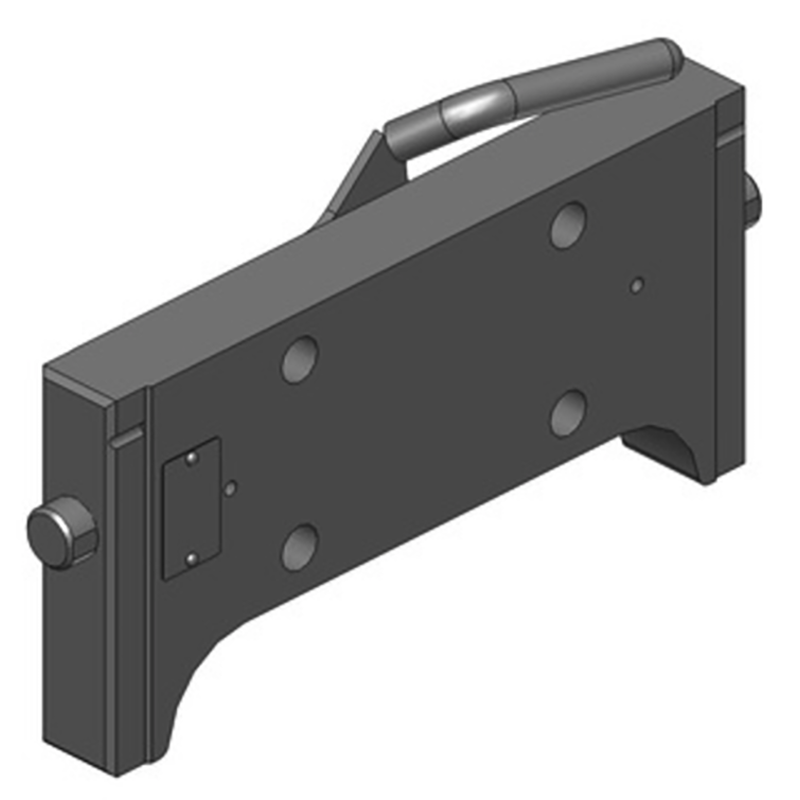

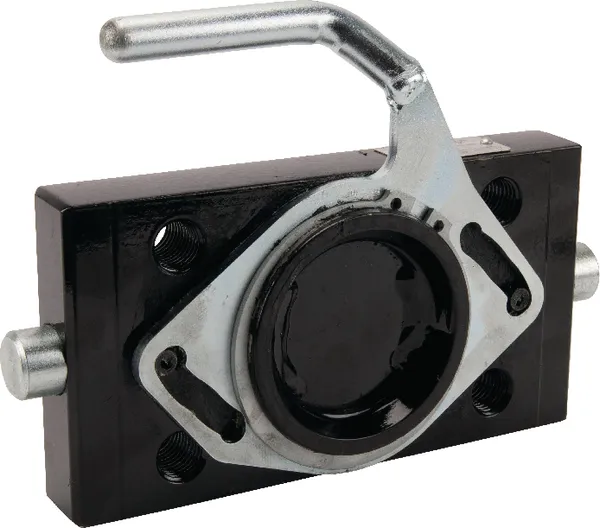

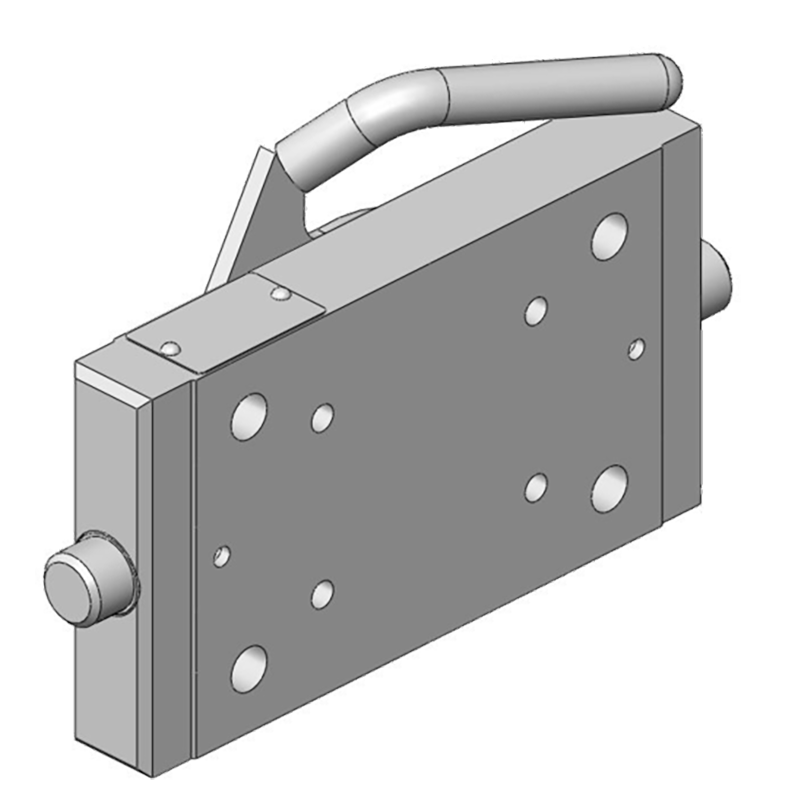

Die Produktliste unten enthält Adapterplatten-Einschübe von Scharmüller und ROCKINGER. Nutze die Filtermöglichkeiten am Rand um Treffsicher die richtige Adapterplatte zu finden.
