Anhängetechnik
Anhängetechnik für Landmaschinen – Beschaffung, Schnittstellen, Compliance
Fokus auf professionelle Anwendung: normgerechte Komponenten mit dokumentierten D-/S-Werten (ECE R55), klaren Schnittstellen (Lochbilder/Schlitten) und gesicherter Verfügbarkeit. Ziel ist eine belastbare, auditfähige Lösung mit schneller Selektion und eindeutiger Kompatibilität.
Schnittstellen & Geometrien- Flansch-Lochbilder: 140×80 (M16), 160×100 (M20); Befestigungssatz/Festigkeitsklasse und Anzugsmomente nach Hersteller.
- Schlitten-/Nutmaße: z. B. 311/22/30, 355/32/25, 275/25/25 (je nach Träger/Anhängebock).
- Aufnahmen: Standard/Kurz/Lang/Retro; systemabhängige Einsätze/Adapter beachten.
Beschaffungsleitfaden (kurz)
- D-Wert (kN): Klassen ≤ 90 | 90–120 | ≥ 120 – passend zur Fahrzeug-/Anhänger-Kombination; Freigaben sind maßgeblich.
- S-Wert (kg): zulässige Stützlast der Kupplungs-/Trägerkombination.
- Einsatzprofil: Transport/Zugarbeit, Kuppelhäufigkeit (manuell vs. automatisch), Straßen-/Feldanteil.
- Kompatibilität: Lochbild/Gewinde & Schlittenmaß gegen Trägerplatte/Fahrzeug prüfen.
Auswahlmatrix (Orientierung)
| Fahrzeug-/Einsatz | Baugruppe | Interface | D-/S-Wert (typ.) |
|---|---|---|---|
| Transport/Mittelklasse | K80 oder Flansch-Zugmaul | 140×80 · M16 | D 70–100 kN · S 2–3 t |
| Schwere Zugarbeit | K80 (verstärkt) / Piton-Fix | 160×100 · M20 | D 100–150 kN · S 3–4 t |
| Hohe Kuppelfrequenz | Automatik-Kopf / Pick-Up-Hitch | systemabhängig | gem. Freigabe |
- Komponenten mit Typgenehmigung (ECE R55); Prüfzeichen/Seriennummer dokumentieren.
- Montage strikt nach Hersteller: Befestigungssatz, Festigkeitsklasse, Drehmomente; Verriegelung/Spiel regelmäßig prüfen.
- Service-/Prüfintervalle hinterlegen; D-/S-Wert und Nachweise in den Fahrzeugunterlagen ablegen.
Die Kacheln unterhalb dienen der Navigation in die Baugruppen.
%
Tipp
Anhängekupplung Sauermann HS1700-1 KUD J330-38 grün für John Deere
| Artikelnummer: | P145581 |
| Hersteller-Nr.: | JAL222034 |
| Vergleichsnummer: | (Anzeigen) AL205360, AL222034, 0.017.8569.3 |
| Schlittenweite (mm): | 330 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
850,00 €* (29.53% Rabatt) 599,00 €*
%
Tipp
Anhängekupplung Sauermann HS1710-1KUD-38 320mm für Case IH Steyr
| Artikelnummer: | P145634 |
| Hersteller-Nr.: | C47983331 |
| Vergleichsnummer: | (Anzeigen) 82029387, 47983331, 04426659.4 |
| Schlittenweite (mm): | 320 |
| Nutbreite (mm): | 20 |
| Rastbolzen (mm): | 30 |
| Lieferzeit: | 2-3 Tage |
850,00 €* (27.41% Rabatt) 617,00 €*
%
Tipp
Anhängekupplung Sauermann HS1600-1 KUD F311-38 für FENDT 311 mm
| Artikelnummer: | P145583 |
| Hersteller-Nr.: | FG416500070301 |
| Vergleichsnummer: | (Anzeigen) G416500070301, 0073052100000 |
| Schlittenweite (mm): | 311 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
820,00 €* (27.07% Rabatt) 598,00 €*
%
Tipp
Anhängekupplung Sauermann HS1700-1 KUD für Deutz, Fiatagri, JCB, Steyr
| Artikelnummer: | P145582 |
| Hersteller-Nr.: | D0.017.8569.320 |
| Vergleichsnummer: | (Anzeigen) 0.017.8569.320, HS17001KU38SDF16 |
| Schlittenweite (mm): | 330 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
850,00 €* (26.47% Rabatt) 625,00 €*
%
Tipp
Anhängekupplung Scharmüller 05.3253.321-A02 325mm CNH Claas
| Artikelnummer: | P151645 |
| Hersteller-Nr.: | 05.3253.321-A02 |
| Vergleichsnummer: | (Anzeigen) CNH:1-32-393-051,155700930026,155700930027,155700930033,1GB670.N0152,47108577,47373374,719084603,719085613,719085350,47111930,47111931 |
| Schlittenweite (mm): | 325 |
| Nutbreite (mm): | 26 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
1.098,19 €* (30.89% Rabatt) 759,00 €*
%
Kugelzugöse K80 Scharmüller 00.652.970.0-A90 senkrechter Flansch 100x110
| Artikelnummer: | P145647 |
| Hersteller-Nr.: | 00.652.970.0-A90 |
| Vergleichsnummer: | (Anzeigen) 006529700A90 |
| Flanschausrichtung: | Vertikal |
| Flanschlochdurchmesser (mm): | 16 |
| Lochbild (mm): | 100x110 |
| Lieferzeit: | 3-5 Tage |
350,04 €* (17.72% Rabatt) 288,00 €*
%
Tipp

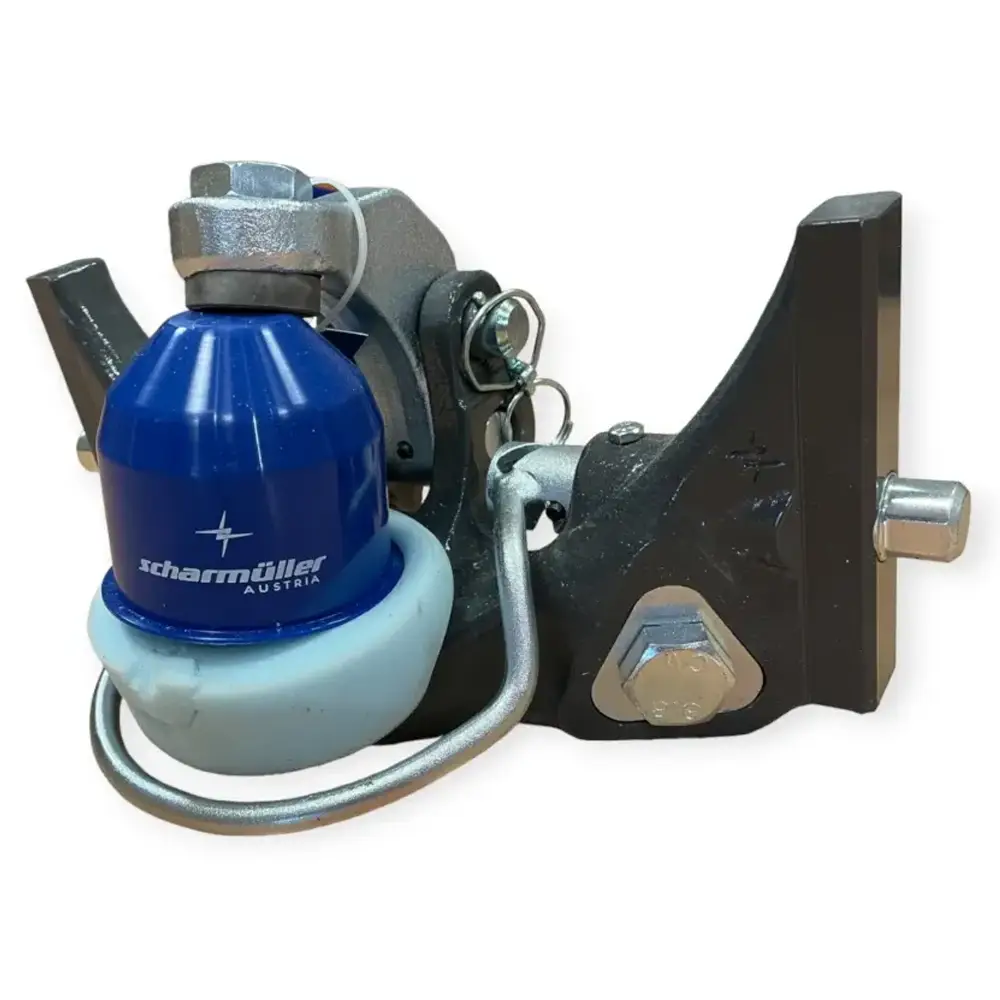

Kugeleinsatz K80 Kugel Scharmüller LIGHT 05.6335.55-A11 335mm AGCO
| Artikelnummer: | B015483 |
| Hersteller-Nr.: | 05.6335.55-A11 |
| Schlittenweite (mm): | 335 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
963,00 €* (17.45% Rabatt) 795,00 €*
%
Tipp
Kugeleinsatz K80 Rockinger RO825X3000 330mm 4000 kg
| Artikelnummer: | P150871 |
| Hersteller-Nr.: | RO825X3000C |
| Schlittenweite (mm): | 330 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
1.210,83 €* (30.21% Rabatt) 845,00 €*
%
Tipp
Kugeleinsatz K80 Rockinger RO825X30040 John Deere 330mm 4000 kg
| Artikelnummer: | P150817 |
| Hersteller-Nr.: | RO825X3004C |
| Schlittenweite (mm): | 330 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
1.210,34 €* (21.59% Rabatt) 949,00 €*
Scharmüller Schaumstoffring #20.412.000
| Artikelnummer: | P155021 |
| Hersteller-Nr.: | 20.412.000 |
| Zusatzinformation: | Schaumstoffring K80® |
| Lieferzeit: | 3-5 Tage |
8,96 €*
%
Tipp
Anhängekupplung Rockinger RO865D30345 für John Deere 330mm grün
| Artikelnummer: | P150736 |
| Hersteller-Nr.: | RO865D30345 |
| Vergleichsnummer: | (Anzeigen) AL205360, AL222034, 0.017.8569.3 |
| Schlittenweite (mm): | 330 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
1.025,49 €* (33.2% Rabatt) 685,00 €*
%
Tipp
LKW-Zugmaul Rockinger RO841B50000 Flansch 160x100 für 40er Zugösen
| Artikelnummer: | P150779 |
| Hersteller-Nr.: | RO841B50000 |
| Vergleichsnummer: | (Anzeigen) 74616459 |
| Bohrbild (mm): | 160x100 |
| Flanschbreite (mm): | 200 |
| Flanschhöhe (mm): | 140 |
| Lieferzeit: | 2-3 Tage |
1.045,45 €* (11.52% Rabatt) 925,00 €*
%
Tipp
LKW-Anhängekupplung Rockinger RO560X9000C 390mm Case, Fendt, John Deere
| Artikelnummer: | P150838 |
| Hersteller-Nr.: | RO560X9000C |
| Vergleichsnummer: | (Anzeigen) RO560X9000C |
| Schlittenweite (mm): | 390 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
2.235,00 €* (12.98% Rabatt) 1.945,00 €*
%
Tipp
Anhängekupplung Rockinger RO865D12305 für Fendt 311/312mm Breite
| Artikelnummer: | P145610 |
| Hersteller-Nr.: | RO865D12305 |
| Vergleichsnummer: | (Anzeigen) G416500070301, 0073052100000 |
| Schlittenweite (mm): | 311 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
1.064,80 €* (20.64% Rabatt) 845,00 €*
%
Tipp
Kugeleinsatz K80 Scharmüller 07.6335.42-A11 335mm Case, Claas, Deutz, MF
| Artikelnummer: | P145620 |
| Hersteller-Nr.: | 07.6335.42-A11 |
| Schlittenweite (mm): | 335 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
1.204,00 €* (26.08% Rabatt) 890,00 €*
Rockinger Einstellschraube M20x1,5/Mi #ROE75L001
| Artikelnummer: | P155541 |
| Hersteller-Nr.: | ROE75L001 |
| Lieferzeit: | 3-5 Tage |
21,12 €*
%
Tipp
Kugeleinsatz K80 Scharmüller 05.6325.33 325mm für CASE IH und STEYR
| Artikelnummer: | P145633 |
| Hersteller-Nr.: | 05.6325.33-A02 |
| Vergleichsnummer: | (Anzeigen) 05632533A02 |
| Schlittenweite (mm): | 325 |
| Nutbreite (mm): | 26 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
1.305,82 €* (27.63% Rabatt) 945,00 €*
%
Anhängekupplung Scharmüller 03.2553.021-A02 255mm Claas
| Artikelnummer: | P145602 |
| Hersteller-Nr.: | 03.2553.021-A02 |
| Schlittenweite (mm): | 255 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
1.177,91 €* (26.56% Rabatt) 865,00 €*
%
Kugeleinsatz K80 Rockinger RO825X36000, 336mm Breite
| Artikelnummer: | P153575 |
| Hersteller-Nr.: | RO825X36000 |
| Schlittenweite (mm): | 335 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
1.360,00 €* (26.62% Rabatt) 998,00 €*
Tipp
Anhängekupplung Rockinger RO865B50301 Lochbild 160x100mm
| Artikelnummer: | P150878 |
| Hersteller-Nr.: | RO865B50301 |
| Bohrbild (mm): | 160x100 |
| Koppelbolzen (mm): | 38 |
| Stützlast (kg): | 2500 |
| Lieferzeit: | 2-3 Tage |
630,00 €*
%

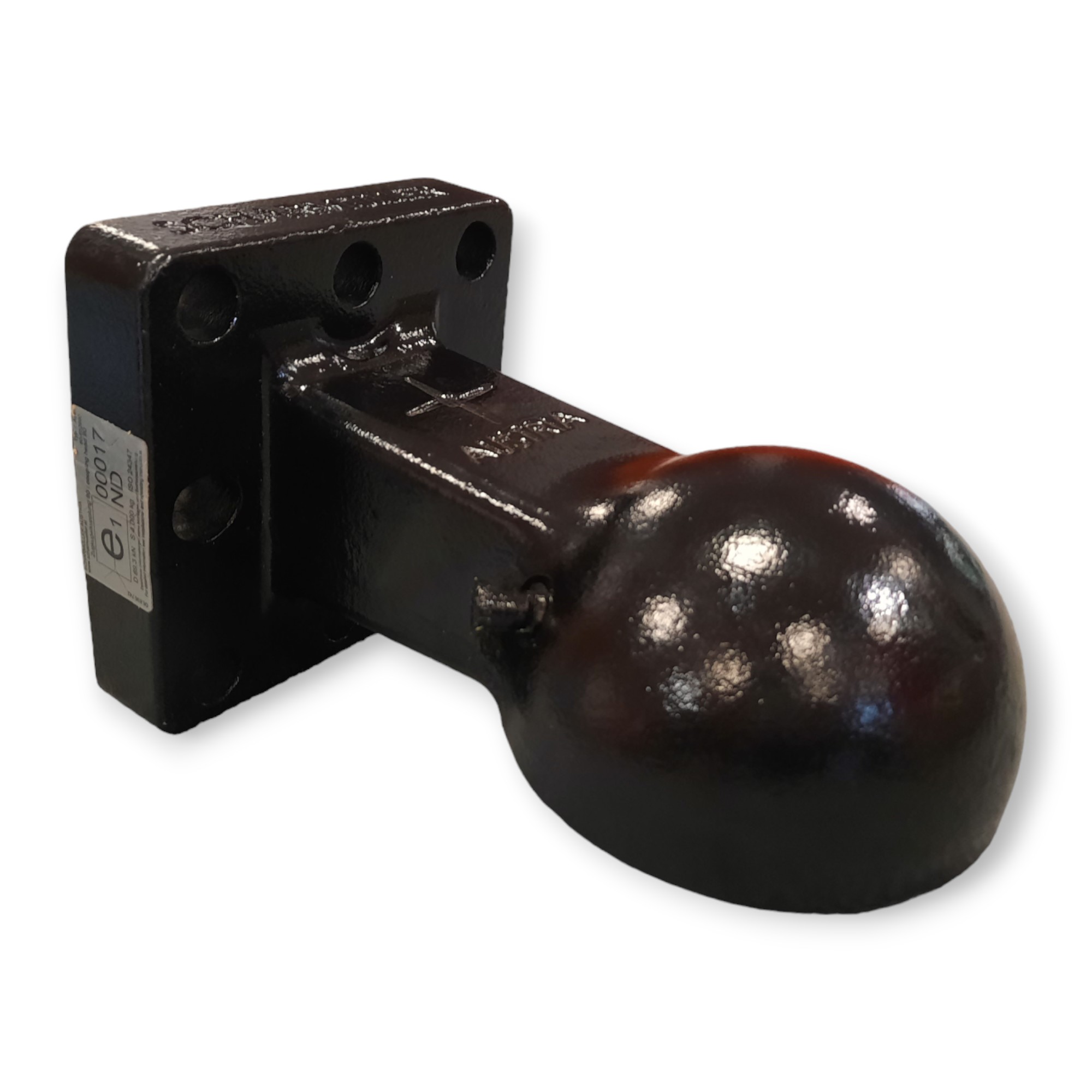

Scharmüller Zugöse Flansch #00.652.99.0-A02
| Artikelnummer: | P154654 |
| Hersteller-Nr.: | 00.652.99.0-A02 |
| Bohrbild (mm): | 110x100 |
| Bohrbildlöcher: | 8 |
| Flanschausrichtung: | Vertikal |
| Lieferzeit: | 3-5 Tage |
618,43 €* (20% Rabatt) 494,74 €*
Scharmüller Abdeckkappe #10.730.800.0
| Artikelnummer: | P155018 |
| Hersteller-Nr.: | 10.730.800.0 |
| Zusatzinformation: | Abdeckkappe K80® |
| Lieferzeit: | 3-5 Tage |
18,06 €*
%
LKW-Anhängekupplung Rockinger RO841B50100 mit Abwärtshebel
| Artikelnummer: | P150773 |
| Hersteller-Nr.: | RO841B50100 |
| Bohrbild (mm): | 160x100 |
| Flanschbreite (mm): | 200 |
| Flanschhöhe (mm): | 140 |
| Lieferzeit: | 2-3 Tage |
955,00 €* (6.28% Rabatt) 895,00 €*
Scharmüller Zugmaul Standard mit Adapterplatte #03.3353.221
| Artikelnummer: | 03.3353.221 |
| Hersteller-Nr.: | 03.3353.221 |
| Schlittenweite (mm): | 335 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |

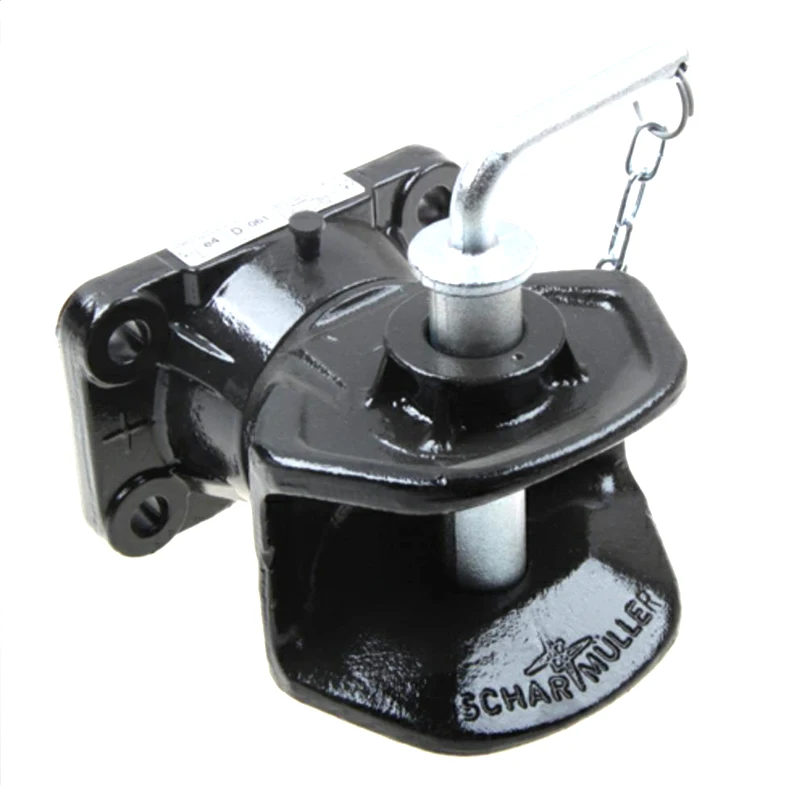

Anhängekupplung Scharmüller 05.1405.01-A02 manuell mit Bolzen Lochbild 140x80
Farbe: Schwarz
| Artikelnummer: | P151859 |
| Hersteller-Nr.: | 05.1405.01-A02 |
| Bohrbild (mm): | 140x80 |
| Koppelbolzen (mm): | 31 |
| Stützlast (kg): | 2500 |
| Lieferzeit: | 3-5 Tage |
389,63 €*
Scharmüller Mechanik Ersatzteile Fanghaken Cat. 3 neu #34.143.011.0
| Artikelnummer: | P155453 |
| Hersteller-Nr.: | 34.143.011.0 |
| Lieferzeit: | 3-5 Tage |
56,82 €*
%
Kugeleinsatz K80 Scharmüller 05.6335.51-A11 335mm 4.0 to.
| Artikelnummer: | P154248 |
| Hersteller-Nr.: | 05.6335.51-A11 |
| Schlittenweite (mm): | 335 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
1.098,19 €* (28.15% Rabatt) 789,00 €*
%
Tipp
Anhängekupplung Rockinger 390 mm passend für JOHN DEERE 6R 7R 8R
| Artikelnummer: | P150762 |
| Hersteller-Nr.: | RO865D9234C |
| Schlittenweite (mm): | 390 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
1.025,49 €* (23.45% Rabatt) 785,00 €*
Scharmüller Mechanik Ersatzteile Fanghaken Cat. 2 neu #34.142.011.0
| Artikelnummer: | P155452 |
| Hersteller-Nr.: | 34.142.011.0 |
| Lieferzeit: | 3-5 Tage |
41,44 €*
%
Anhängekupplung Sauermann HS1700-1 KUD D330-32 mit 32mm Bolzen
| Artikelnummer: | P145611 |
| Hersteller-Nr.: | D0.017.8570.3 |
| Vergleichsnummer: | (Anzeigen) 0.017.8570.3 |
| Schlittenweite (mm): | 330 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
1.023,01 €* (30% Rabatt) 716,11 €*
%
Anhängekupplung Sauermann HS1700-1 KUD D390-38 390mm Breite
| Artikelnummer: | P150313 |
| Hersteller-Nr.: | D0.023.7674.410 |
| Vergleichsnummer: | (Anzeigen) 47539955, 47539955, 47863355, 731020014, 0.017.8606.3, 0.023.7674.410 |
| Schlittenweite (mm): | 390 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
1.122,99 €* (30% Rabatt) 786,09 €*
%
Anhängekupplung Sauermann HS1700-3 KUD D390-38
| Artikelnummer: | A002234 |
| Hersteller-Nr.: | D0.017.8605.310 |
| Vergleichsnummer: | (Anzeigen) 0.017.8605.310 |
| Schlittenweite (mm): | 390 |
| Nutbreite (mm): | 32 |
| Rastbolzen (mm): | 25 |
| Lieferzeit: | 2-3 Tage |
1.231,26 €* (30% Rabatt) 861,88 €*
Sauermann Abdeckkappe für Case IH/New Holland/Steyr, 11mm Bohrung
| Artikelnummer: | A002238 |
| Hersteller-Nr.: | C84364250 |
| Lieferzeit: | 3-5 Tage |
41,35 €*
Sauermann Abdeckkappe, 8mm Bohrung
| Artikelnummer: | A002247 |
| Hersteller-Nr.: | JAL205365 |
| Lieferzeit: | 3-5 Tage |
41,35 €*
Sauermann Abdeckkappe, 16mm Bohrung
| Artikelnummer: | A002248 |
| Hersteller-Nr.: | D0.900.1426.5 |
| Lieferzeit: | 3-5 Tage |
41,35 €*
%
Anhängekupplung Scharmüller 03.3115.06-A02 für Fendt 311/312mm Breite
| Artikelnummer: | P151728 |
| Hersteller-Nr.: | 03.3115.06-A02 |
| Schlittenweite (mm): | 311 |
| Nutbreite (mm): | 30 |
| Rastbolzen (mm): | 22 |
| Lieferzeit: | 2-3 Tage |
904,59 €* (26.49% Rabatt) 665,00 €*
Am meisten verkaufte Artikel
%
Tipp
Anhängekupplung Sauermann HS1600-1 KUD F311-38 für FENDT 311 mm
| Artikelnummer: | P145583 |
| Hersteller-Nr.: | FG416500070301 |
| Vergleichsnummer: | (Anzeigen) G416500070301, 0073052100000 |
| Lieferzeit: | 2-3 Tage |
820,00 €* (27.07% Rabatt) 598,00 €*
%
Tipp
Anhängekupplung Sauermann HS1710-1KUD-38 320mm für Case IH Steyr
| Artikelnummer: | P145634 |
| Hersteller-Nr.: | C47983331 |
| Vergleichsnummer: | (Anzeigen) 82029387, 47983331, 04426659.4 |
| Lieferzeit: | 2-3 Tage |
850,00 €* (27.41% Rabatt) 617,00 €*
%
Tipp
Anhängekupplung Sauermann HS1700-1 KUD für Deutz, Fiatagri, JCB, Steyr
| Artikelnummer: | P145582 |
| Hersteller-Nr.: | D0.017.8569.320 |
| Vergleichsnummer: | (Anzeigen) 0.017.8569.320, HS17001KU38SDF16 |
| Lieferzeit: | 2-3 Tage |
850,00 €* (26.47% Rabatt) 625,00 €*
%
Tipp
Anhängekupplung Sauermann HS1700-1 KUD J330-38 grün für John Deere
| Artikelnummer: | P145581 |
| Hersteller-Nr.: | JAL222034 |
| Vergleichsnummer: | (Anzeigen) AL205360, AL222034, 0.017.8569.3 |
| Lieferzeit: | 2-3 Tage |
850,00 €* (29.53% Rabatt) 599,00 €*
%
Tipp
Kugeleinsatz K80 Kugel Scharmüller LIGHT 05.6335.55-A11 335mm AGCO
| Artikelnummer: | B015483 |
| Hersteller-Nr.: | 05.6335.55-A11 |
| Lieferzeit: | 2-3 Tage |
963,00 €* (17.45% Rabatt) 795,00 €*
FAQ – Anhängetechnik für Traktoren, Radlader, Mähdrescher & Co.
Bereich
Frage
Allgemeines & Auswahl
Im Wesentlichen: Kugelkupplungen (K80/K50), Zugmaul-/Maulkupplungen mit Zugösen, Zapfenkupplungen (Piton-Fix), Pick-Up-Hitch sowie Zugpendel. Ergänzend Adapterplatten, Anhängböcke und Zwangslenkungen.
Allgemeines & Auswahl
Kriterien: zul. Gesamtmassen T/R, D-Wert, Stützlast S, Geschwindigkeit (40/50/60 km/h), Einsatz (Straße/Feld/Baustelle), Montageschnittstelle (Anhängbock/Tragplatte/Schwenkwerk), Genehmigungen, Kompatibilität Kupplung ↔ Zugöse/Kalotte.
Allgemeines & Auswahl
D-Wert [kN] = horizontale dynamische Belastbarkeit. Praxisformel (mit Tonnen):
D = 9,81 × (T × R) / (T + R), T=Zugfahrzeug t, R=Anhänger t. Kupplung passend, wenn D ≥ Bedarf.
Allgemeines & Auswahl
Für Straßenbetrieb grundsätzlich ECE-R55 (oder nationale Genehmigung) inkl. Markierung/Unterlagen. Auf Werksgelände ggf. intern – empfehlenswert sind dennoch geprüfte Systeme.

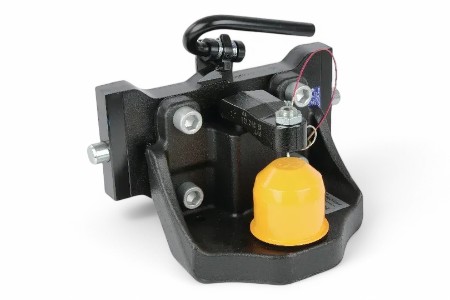

Kugelkupplungen K80/K50
K80 (Ø 80 mm) fährt spielfreier und komfortabler, v. a. bei Tempo/Transport. Zugmaul+Öse ist sehr robust für rauen Feldeinsatz/ältere Anhänger.
Kugelkupplungen K80/K50
K50 (Ø 50 mm) eher Kommunal/leichter Einsatz. Tragfähigkeiten und D-Werte geringer als K80 – für schwere Züge und 40–60 km/h meist K80 wählen.
Kugelkupplungen K80/K50
Mit Lehren/Prüfwerkzeugen nach Hersteller. Bei Überschreitung der Toleranzen (Spiel/Einlauf) sofort tauschen. Sauberkeit und Schmierung erhöhen Standzeit.

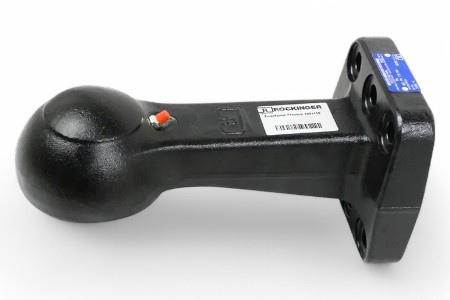

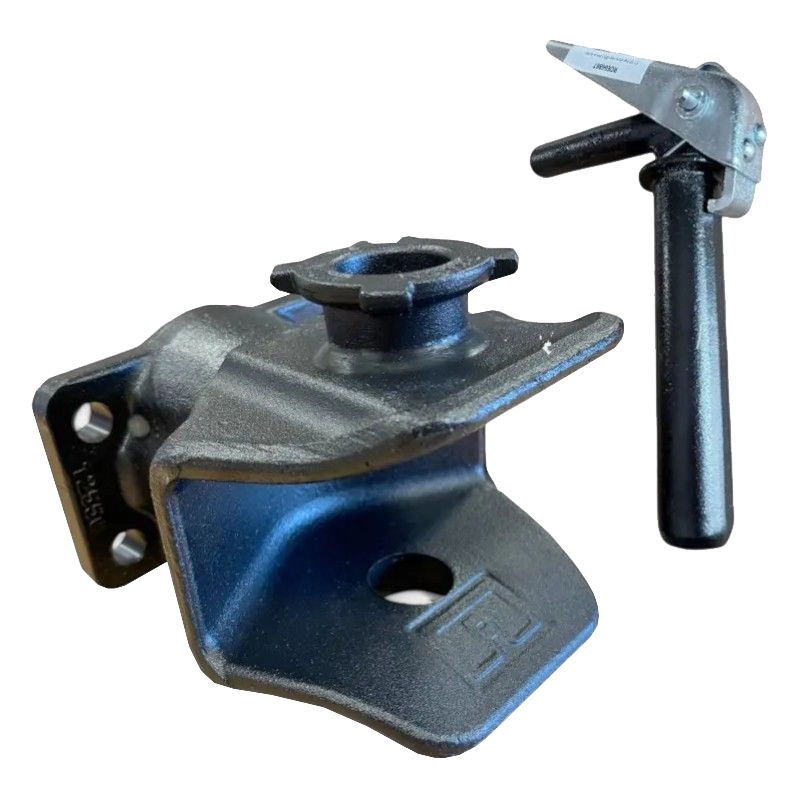

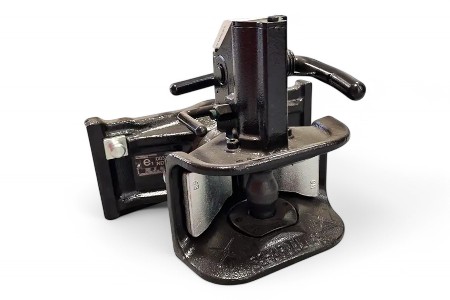

Zugmaul & Zugösen
Üblich: 40/50 mm Zugösen (starr/drehbar) passend zur Kupplungsklasse nach ECE-R55. Geometrie-Freigabe beachten, sonst Lastspitzen/Spiel.
Zugmaul & Zugösen
Drehbare Ösen mindern Torsion (Gelände). Starre Ösen sind einfacher/robuster, leiten aber ggf. höhere Querkräfte ein. Entscheidung: Einsatz & Kupplungsvorgabe.

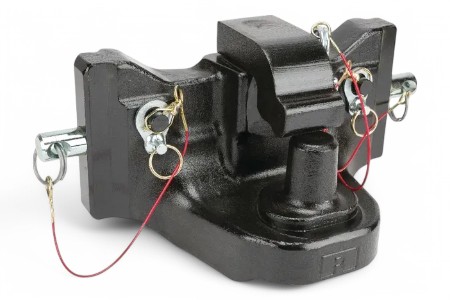

Piton-Fix
Robuste, zentrierte Verbindung via Zapfen/Topf (Kalotte). Bewährt bei häufigem Kuppeln und hohen vertikalen Lasten. Passende Töpfe/Kalotten & Verschleißgrenzen einhalten.
Piton-Fix
D-Wert, Stützlast S, Zapfendurchmesser, Kalotten-Spezifikation. Nur freigegebene Kombinationen (Zapfen ↔ Kalotte ↔ Anhänger).
Pick-Up-Hitch
Bei häufigem Kuppeln auf engem Raum/unter Last. PUH nimmt die Deichsel automatisch auf, schnelle Schließmechanik – ideal für Feld/Hof mit häufigem Gerätewechsel.
Pick-Up-Hitch
Regelmäßige Sicht-/Funktionsprüfung, Riegel/Schließmechanik, Verschleiß an Haken/Deichsel, Schmierung; ggf. jährliche Dokumentation. Beschädigte/untermaßige Teile sofort ersetzen.

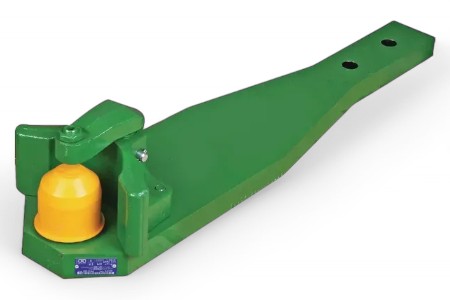

Zugpendel & Tragplatten
Seitliches Ausweichen im Gelände, geringere Querkräfte, bessere Spurführung. Mit Tragplatten modular verschiedene Kupplungen nutzbar.
Zugpendel & Tragplatten
Nach Lochbild/OEM-Schnittstelle, gefordertem D/S und gewünschter Wechselfähigkeit (K80 ↔ Zugmaul ↔ Piton-Fix). Immer OEM-/ECE-Freigaben beachten.

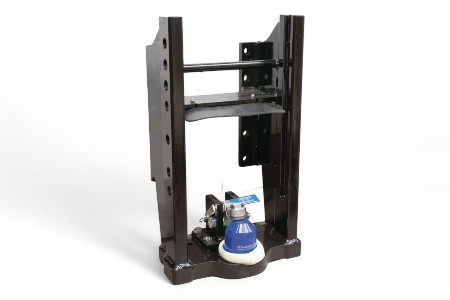

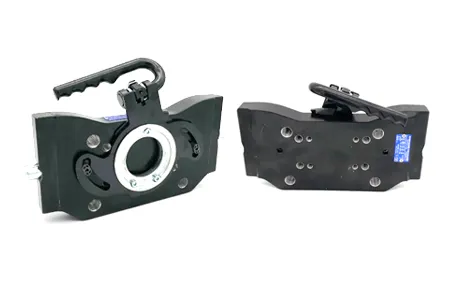

Anhängböcke & Adapterplatten
Sie sind die tragende Basisschnittstelle zwischen Rahmen und Kupplung: definieren Einbauhöhe, Lochbild, Anbindung an Schwenkwerke/Zugpendel und beeinflussen zulässige Lasten.
Anhängböcke & Adapterplatten
Bei inkompatiblen Schnittstellen oder nötiger Höhen-/Versatzanpassung. Nur geprüfte, freigegebene Adapter einsetzen; Systemsteifigkeit beachten.

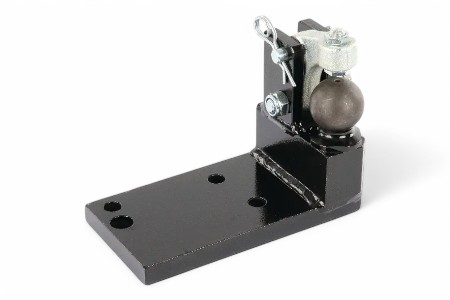

Zwangslenkungen
Eine Einrichtung, die Lenkachsen über Deichsel/Kupplung aktiv ansteuert (mechanisch/hydraulisch) – für Spurtreue und geringeren Reifenverschleiß.
Zwangslenkungen
Spezielle Zwangslenk-Kupplungen (Steuerkeil/Kulisse) oder definierte Zugösen mit Lenksegment. Nur freigegebene Kombinationen verwenden.
Montage & Einbauhöhen
Ja – abhängig von Fahrzeugklasse, OEM-Vorgaben und Einsatz. Einbauhöhe beeinflusst Stützlastverteilung und Fahrstabilität. Immer Herstellerangaben/ECE-R55 beachten.
Montage & Einbauhöhen
Höhere Eigengewichte/Heckgeometrien erfordern oft verstärkte Anhängeböcke, angepasste Einbauhöhen und ggf. reduziertes Tempo. Nur anwendungsgeprüfte Systeme nutzen.
Wartung & Ersatzteile
Kalotten, Zugösen, Zapfen, Schließkeile/Riegel, Buchsen, Federpakete, Bolzen, Dämpfereinsätze. Regelmäßig Sicht-/Maßprüfung durchführen.
Wartung & Ersatzteile
Nach Herstellerplan: Kontaktflächen sauber, korrekt schmieren, Korrosionsschutz, Drehpunkte freigängig. Nach Hochdruckreinigung erneut schmieren.

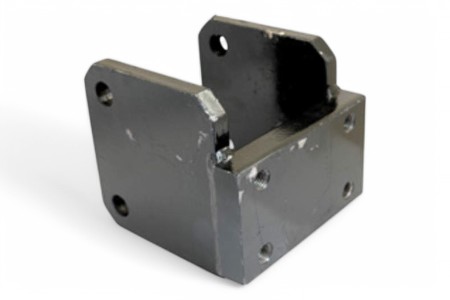

Sonderlösungen
Abweichende Lochbilder/Versätze, spezielle Höhenverstellungen, Wechselrahmen, besondere OEM-Anbindungen oder Sensorik. Erfordert Nachweisführung/Genehmigung.
Sonderlösungen
Ja, sofern Bauteilprüfung, ECE-/ABE-Konformität und ggf. Einzelabnahme vorliegen. Projektspezifische Dokumentation obligatorisch.
Recht & Betrieb
Typgenehmigungen/ABE, Montage-/Betriebsanleitungen, Messprotokolle, Umbau-/Einbaunachweise, ggf. Einzelabnahmen. Für Flotten: zentrale digitale Ablage.
Recht & Betrieb
Entweder standardisieren (z. B. durchgehend K80) oder wechselbare Systeme via Tragplatte/Adapter nutzen. Wichtig: klare Zuordnung kompatibler Paare je Anhänger.
Recht & Betrieb
Freigabekette prüfen: Kupplung (D/S) ↔ Zugöse/Kalotte (Geometrie/Werte) ↔ Anhänger (Massen, Deichsel, Tempo). Keine Kombinationen ohne dokumentierte Freigabe.
Praxis
T=12 t, R=20 t ⇒
D = 9,81 × (12×20)/(12+20) ≈ 73,6 kN. Kupplung mit D ≥ 74 kN nötig; zusätzlich Stützlast S und Geschwindigkeitsfreigabe prüfen.
Praxis
K80 für Straßen-Transport (spielarm), Zugmaul/Zugöse bzw. Piton-Fix für robusten Feldeinsatz. Verschlussmechanik, Schmierung und Deichselhöhen regelmäßig prüfen/anpassen.
Checkliste
- T/R klären → D-Wert berechnen.
- Tempo (60/50/40 km/h) & Einsatz berücksichtigen.
- Anhängbock/Tragplatte & Lochbild prüfen.
- Kupplung ↔ Zugöse/Kalotte freigegeben kombinieren.
- Stützlast S & Deichseldynamik beachten.
- ECE-R55/ABE, Montageprotokoll, Wartungsplan sichern.
Navigation
- Adapterplatten – Schnittstellen & Versatzlösungen.
- Anhängböcke – Basisschnittstellen & Lochbilder.
- Anhängekupplungen – K80/K50, Zugmaul, Piton-Fix, PUH.
- Ersatzteile – Kalotten, Riegel, Bolzen, Buchsen, Federn.
- Kalotten & Zugösen – Verschleißteile & Kompatibilität.
- Kugelkupplungen K80/K50 – Komfort/Tempo/Transport.
- Pick-Up-Hitch – Automatisches Aufnehmen.
- Sonderlösung – Projekt- & OEM-Spezifika.
- Zapfenkupplungen (Piton-Fix) – Robust & zentriert.
- Zugpendel & Tragplatten – Modular & geländegängig.
- Zubehör – Lehren, Schmierstoffe, Schutzkappen, Sensorik.
- Zwangslenkungen – Spurtreue & Reifenschonung.
