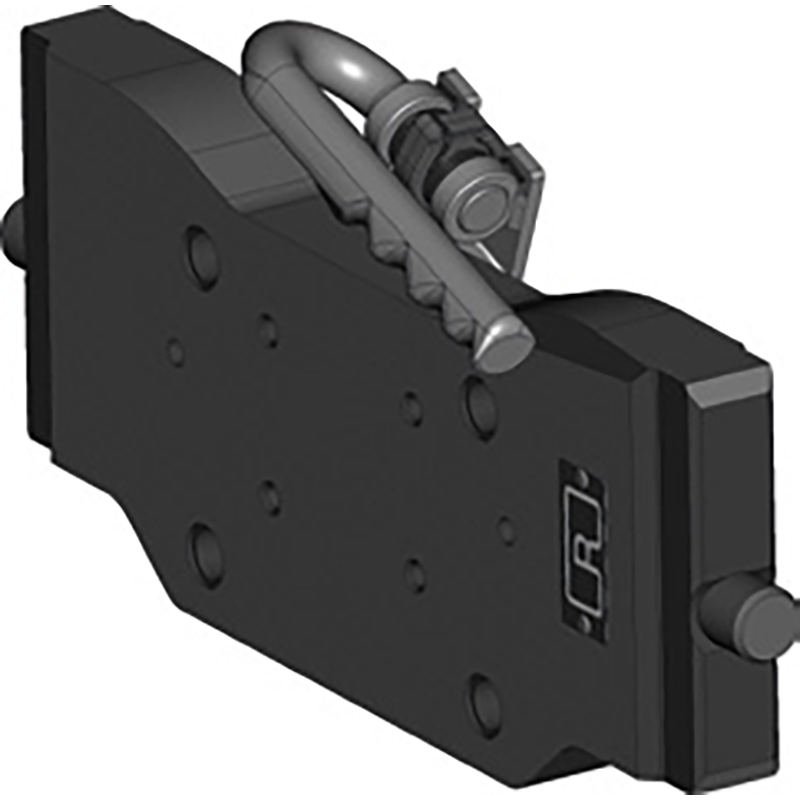

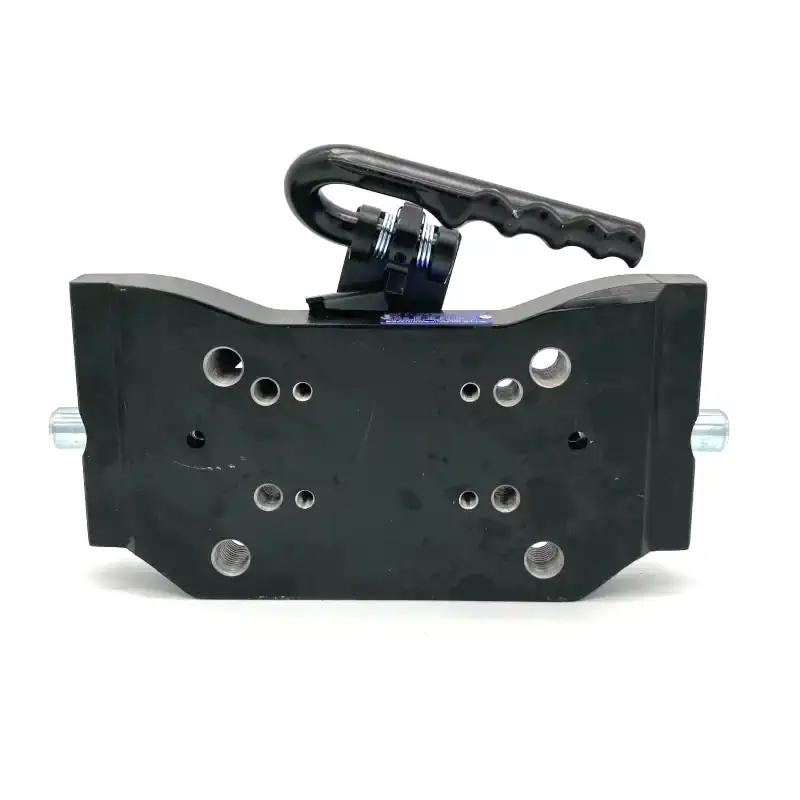

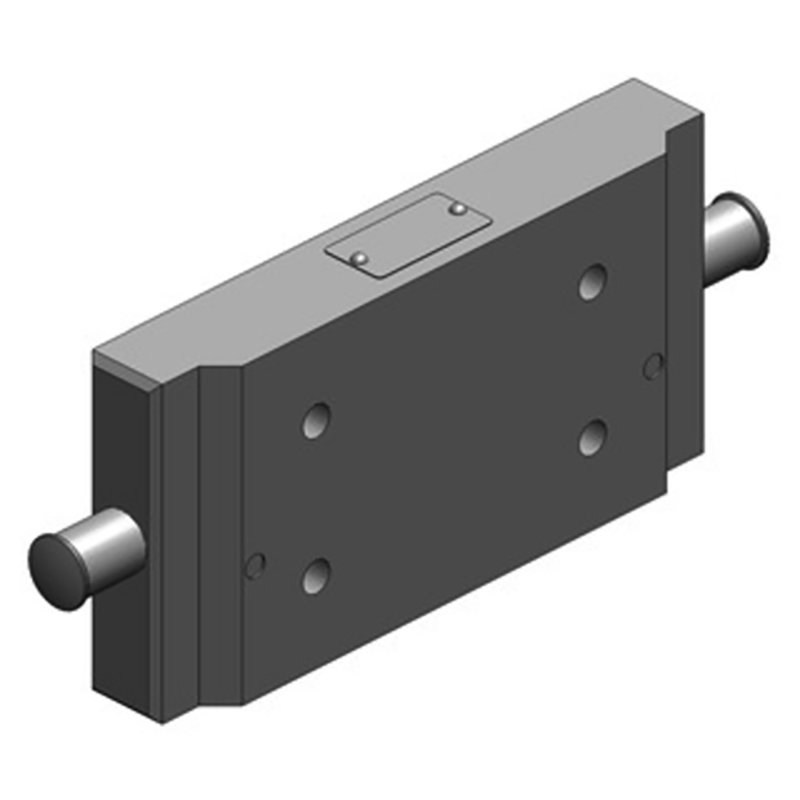

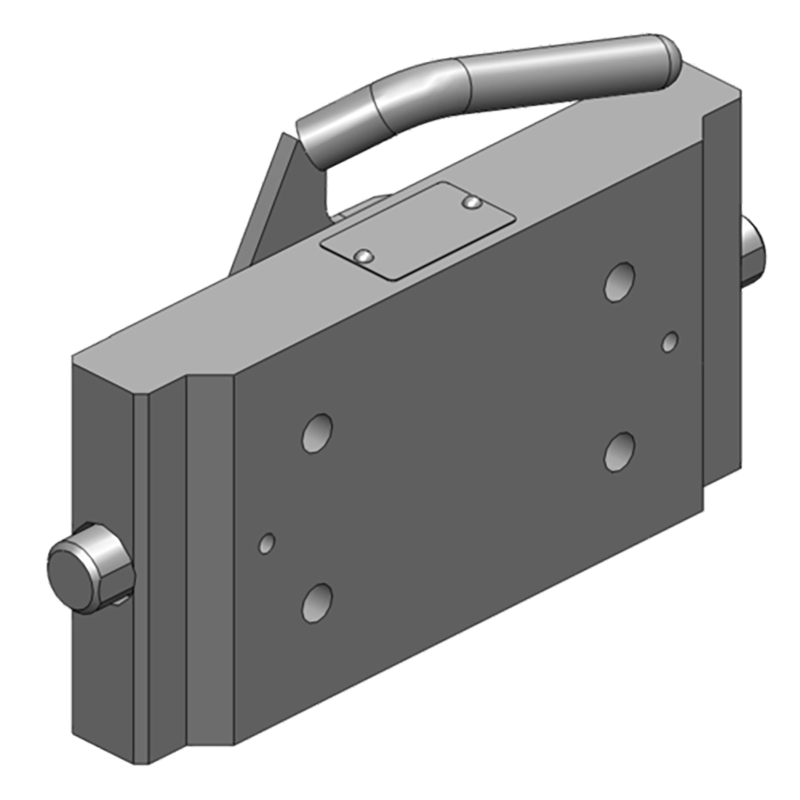

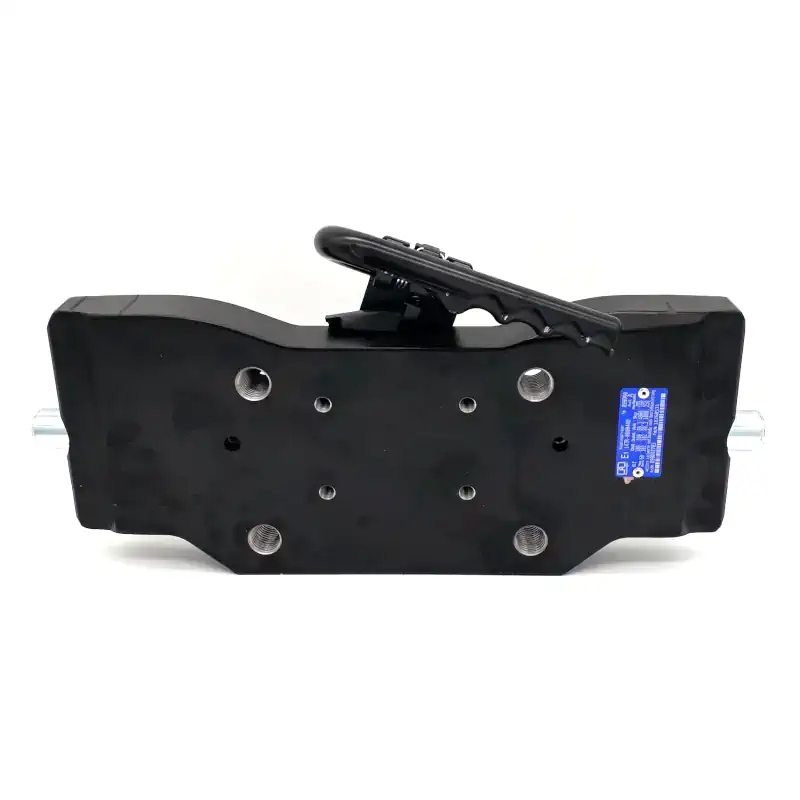

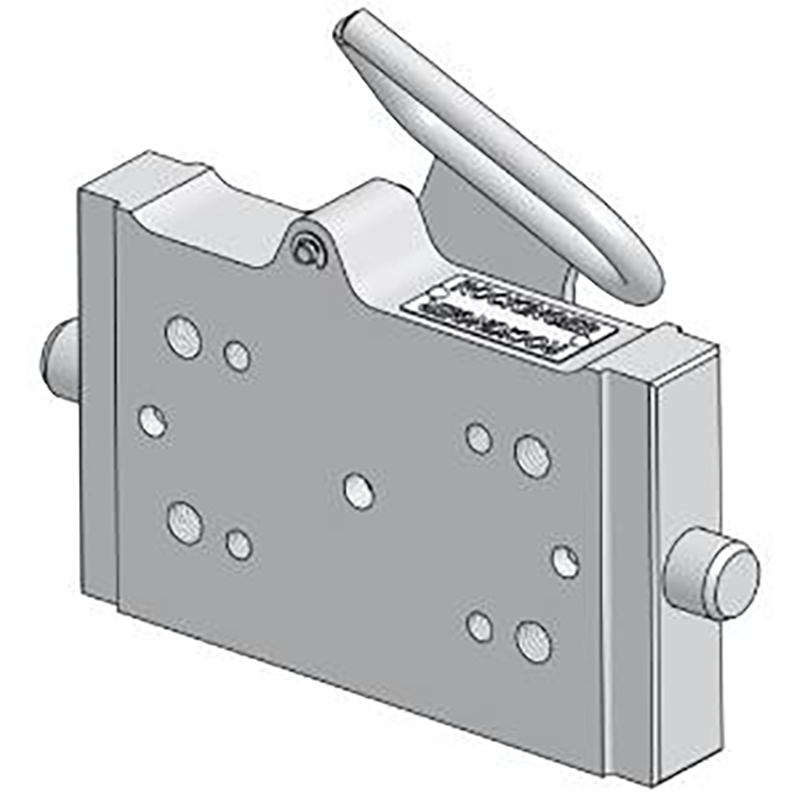

Adapterplatten (Schlitten)

Schnittstellen von Schlittenmaß zu Flanschsystemen

Unsere Adapterplatten sind Schlitten-Einschübe für Anhängeböcke. Sie adaptieren ein vorhandenes Schlittenmaß (z. B. 311/22/30, 355/32/25, 275/25/25) auf ein oder mehrere Flansch-Lochbilder (140×80 / 160×100), sodass darauf Flansch-Zugmäuler, Flansch-Kugelkupplungen (K80/K50) oder passende Piton-Fix-Träger montiert werden können. Ideal bei exotischen Schlittenmaßen oder wenn eine bestimmte Zugmaul-Variante nur als Flanschkopf verfügbar ist.

• Schlittenmaß ≠ Standard: Adapterplatte gleicht auf gängige Flanschbilder (140×80 / 160×100) aus.
• Systemwechsel: Schlitten-Einschub → Flanschkopf (K80/K50, Flansch-Zugmaul) oder Piton-Fix-Träger.
• Mehrloch-Adapter: ein Einschub, mehrere Lochbilder – höhere Teileverfügbarkeit im Service.
• Retrofit: Bestandsmaschine auf definierte, dokumentierte Schnittstellen bringen (ohne Eigenbau).

• Marke:Scharmüller  |  ROCKINGER
• Schlittenmaß:311/22/30  |  355/32/25  |  275/25/25  |  weitere
• Ziel-System:K80/K50 (Flanschkopf)  |  Flansch-Zugmaul  |  Piton-Fix-Träger
• Flansch-Lochbild:140×80  |  160×100  |  mehrfach

• Montage ausschließlich als Schlitten-Einschub im Anhängebock; keine Modifikationen am Bock/Schlitten.
• Flansch-Befestigung gemäß Hersteller: Lochbild, Gewinde (M16/M20), Befestigungssatz/Festigkeitsklasse, Anzugsmomente.
• Komplette Kombination (Schlitten → Adapterplatte → Flanschkopf) gegen Freigabe, D-/S-Wert, Prüfzeichen prüfen und dokumentieren.
• Nach Montage: Verriegelung/Spiel und Schraubenanzug kontrollieren; Nachziehintervall einplanen.

Die Produktliste unten enthält Adapterplatten-Einschübe von Scharmüller und ROCKINGER. Nutze die Filtermöglichkeiten am Rand um Treffsicher die richtige Adapterplatte zu finden.
