Verschleißlehre Prüflehre für K80-Zugkugeln Scharmüller 10.333.3280.0

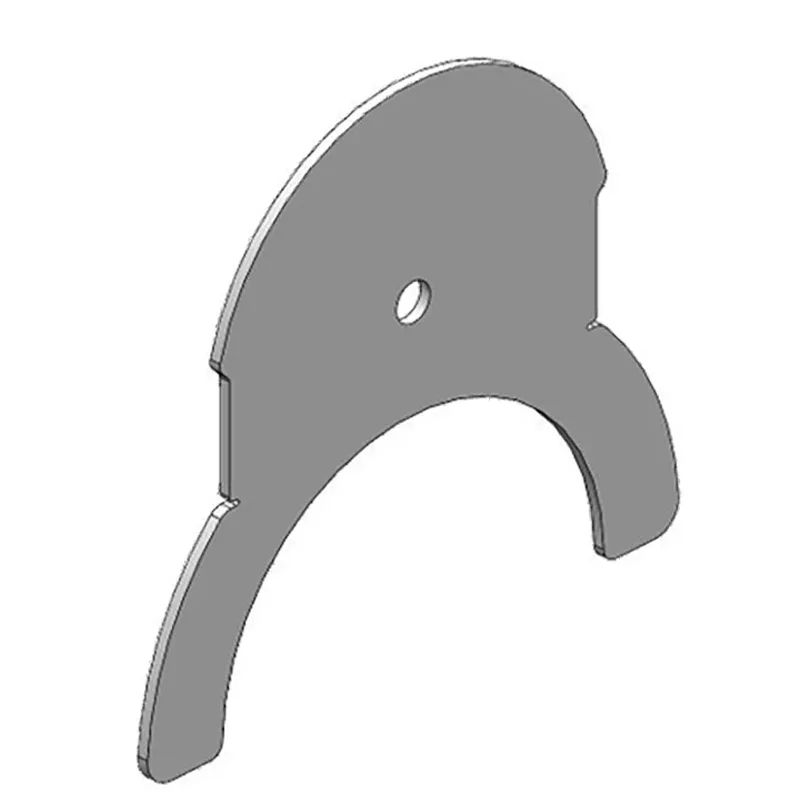

Prüflehre/Verschleißlehre für K80

Scharmüller 10.333.3280.0

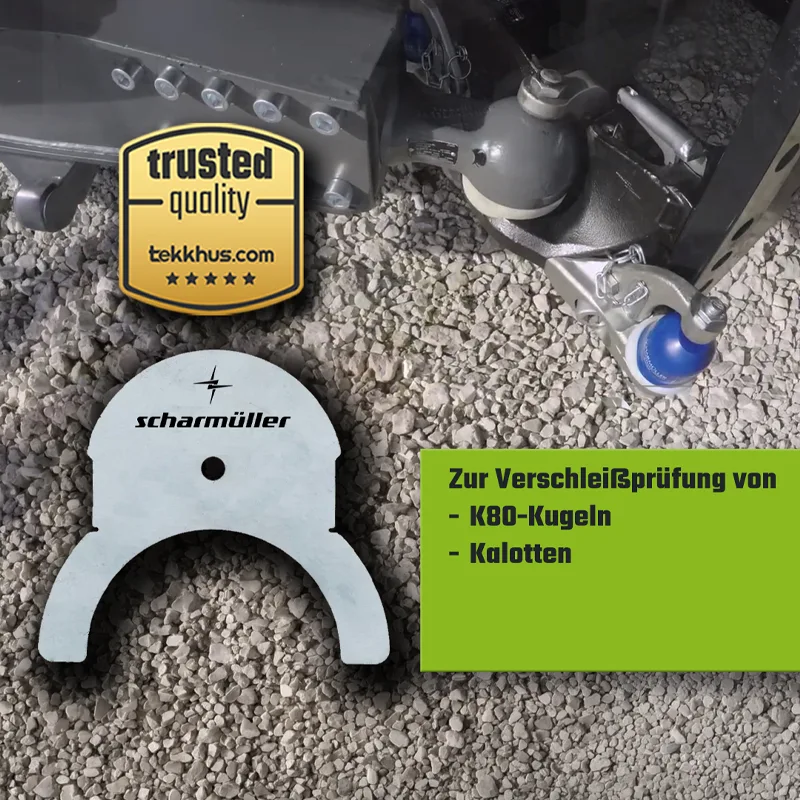

Schnelle und exakte Kontrolle des mechanischen Verschleißes bei K80 Kugelkopfkupplungen.

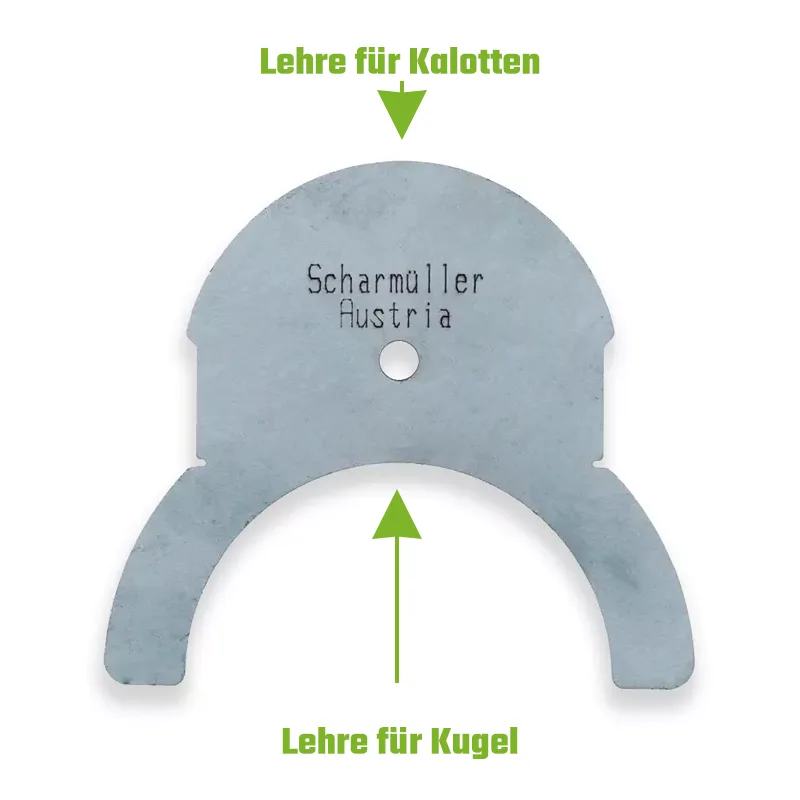

Überprüfung* Kugelkopf:
Mit der Scharmüller K80-Prüflehre kann der durch Reibung von Kugelkopf und Kalotte entstandene Verschleiß ermittelt werden. Ein ungenutzter und damit völlig intakter Kugelkopf hat einen Durchmesser von 80 mm. Ein Durchmesser von 78 mm bis 79 mm kann schon als Verschleiß erachtet werden.

Überprüfung* Kalotte:
Mit der Prüflehre kann die Kalotte (Innen) auf Verschleiß geprüft werden. Die Verschleißgrenze ist erreicht, wenn die Prüflehre komplett in die Wölbung der Kalotte einragt, oder ein festgelegtes Verschleißmaß überschritten wird -  Sollmaß: ~80 mm, Verschleißgrenze ca. 81,5 mm.

*Bei beiden Messungen müssen die Herstellerangaben in diesem Zusammenhang unbedingt beachtet werden.
