Anhängekupplung Sauermann HS17101KU32 320 mm CNH Case IH

Anhängekupplung Sauermann für Case IH 32er Bolzen

Sauermann HS 1710-1 mit 32er Bolzen

Arretierung mit Drehbolzensicherung

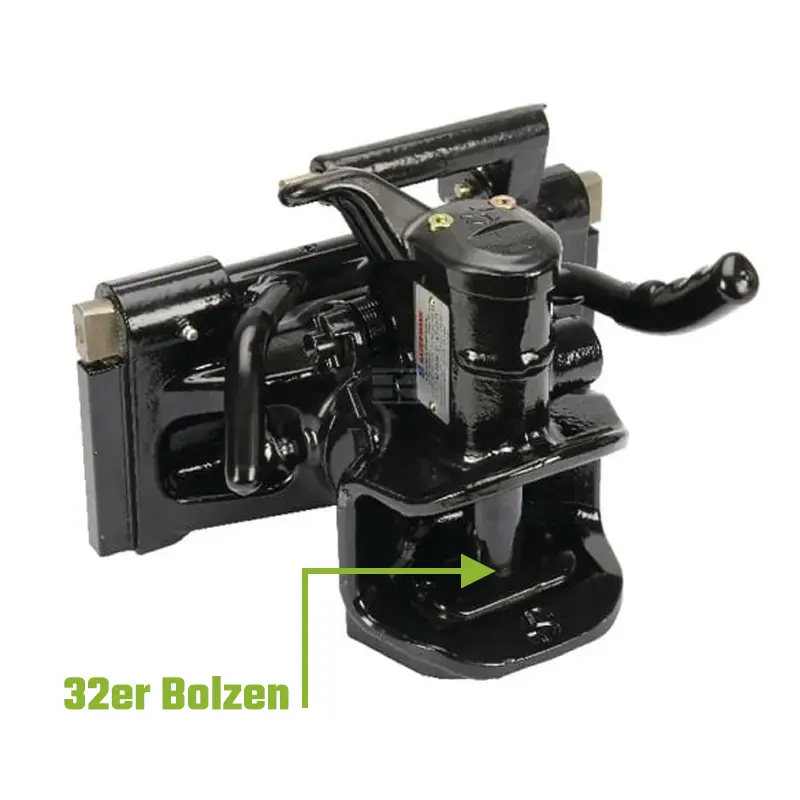

Die Kuppelbolzenstärke beträgt 32mm zylindrisch

Worin liegt der Unterscheid zu herkömmlichen Verriegelungssystemen.

Bei den am häufigsten verbauten Anhängeböcken wird die Anhängekupplung mit horizontalen - seitlichen Sicherungsbolzen - die sich nach aussen verschieben, im Anhängebock verriegelt. Dies geschieht über eine Einhandbedienung die dafür sorgt, dass die waagerechten Sicherungsbolzen in der Schienennut verriegelt oder entriegelt werden.

Bei dieser speziellen Drehbolzensicherung erfolgt - ebenfalls über eine Einhandbedienung - lediglich eine Drehung der Sicherungsbolzen über die eigene Achse. Mit einer zusätzlichen Arretierung wird verhindet, dass der Drehbolzen sich wieder in die Ausgangsstellung setzt.

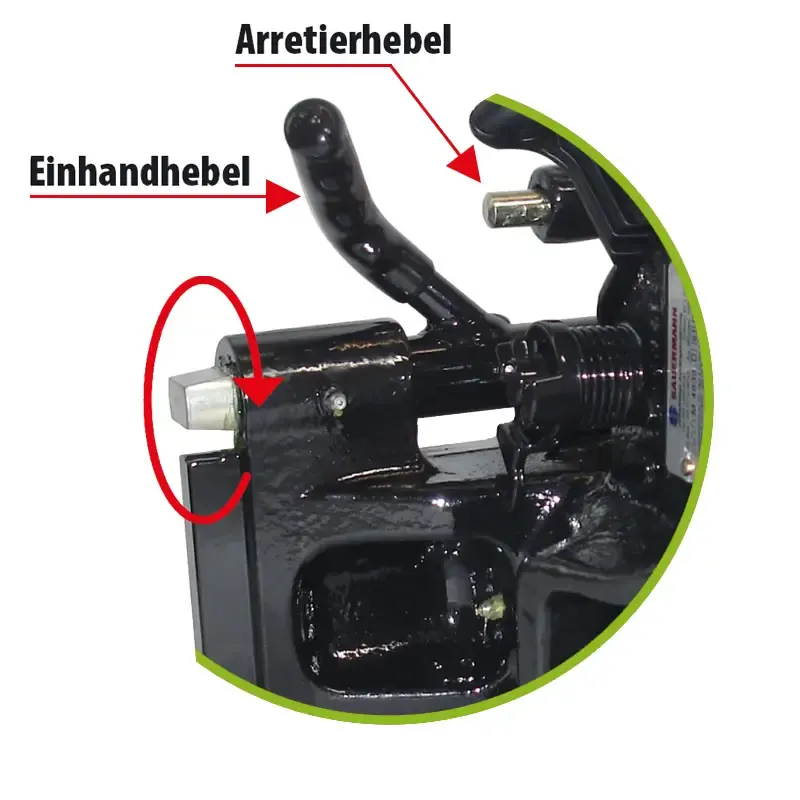

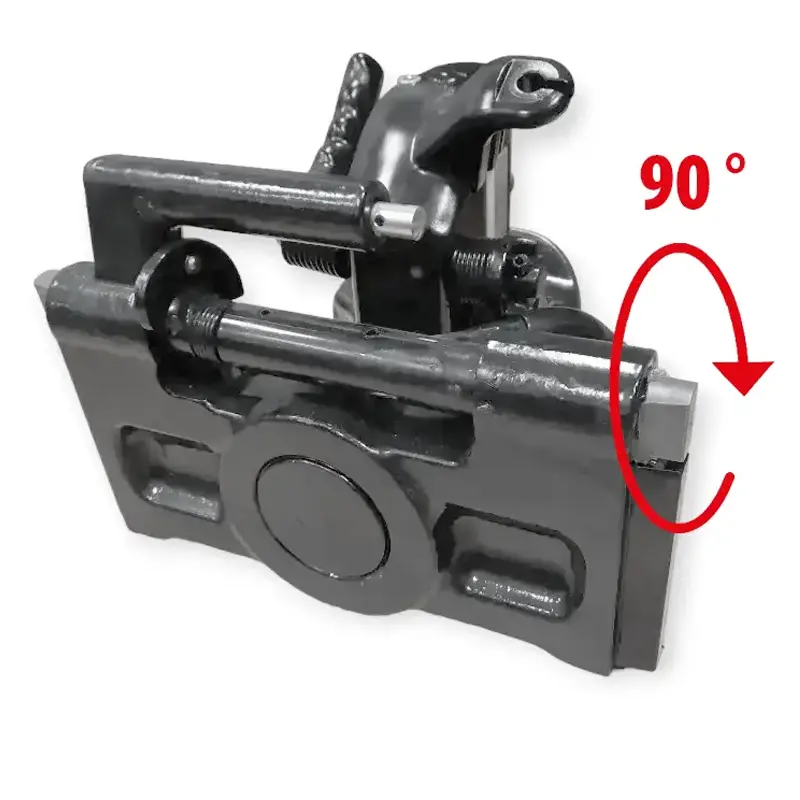

Sobald die Kupplung - nach dem Einschieben in den Anhängebock - in der gewünschten (Höhen-)Position angelangt ist, wird die Arretierung mittels eines Druckknopf bedient, die seitlichen Sicherungsbolzen werden dadurch um 90° verdreht und verriegeln die Kupplung in der gewünschten Höhe. Das Lösen der Kupplung erfolgt ebenfalls mit Hilfe der Einhandbedienung im Zusammmenhang mit der Bedienung des Arretierungssicherung.

Bitte beachten Sie bei der Auswahl der Kupplung unbedingt alle Angaben wie Schienenbreite, Nutbreite, Rastbolzenstärke und Kuppelbolzenstärke.
